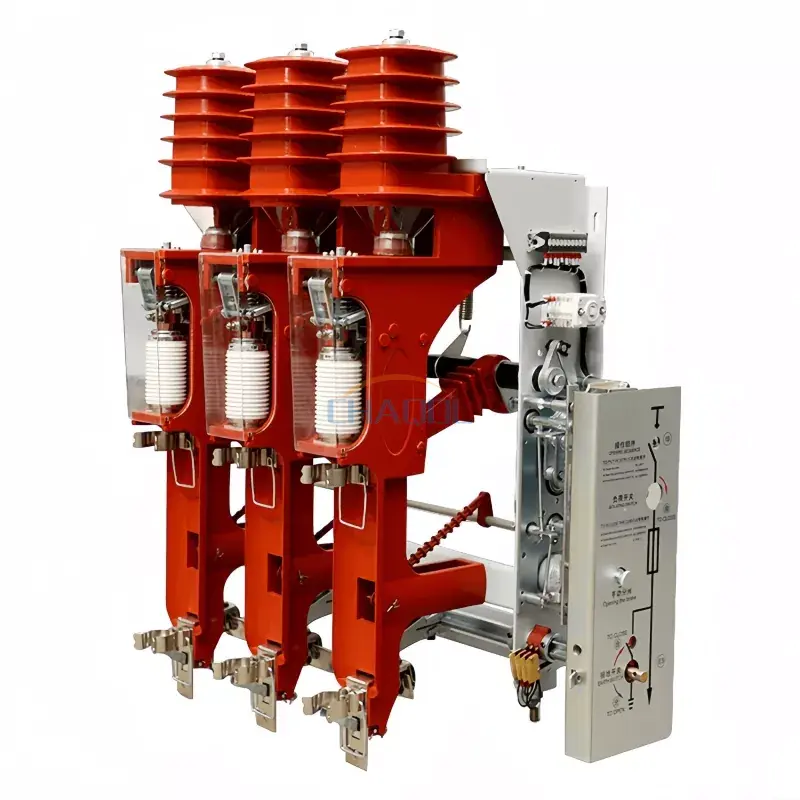

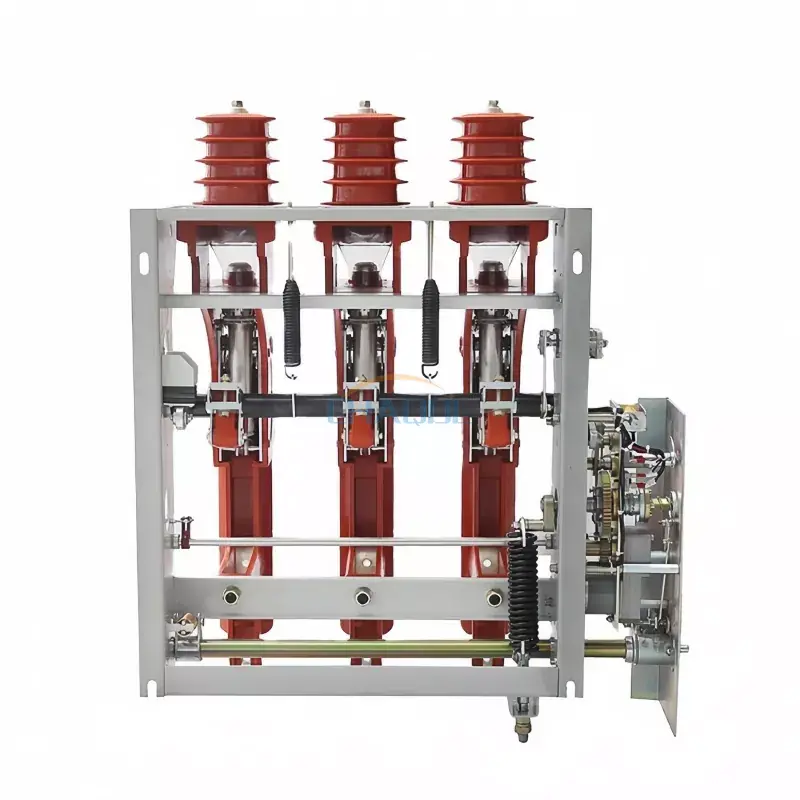

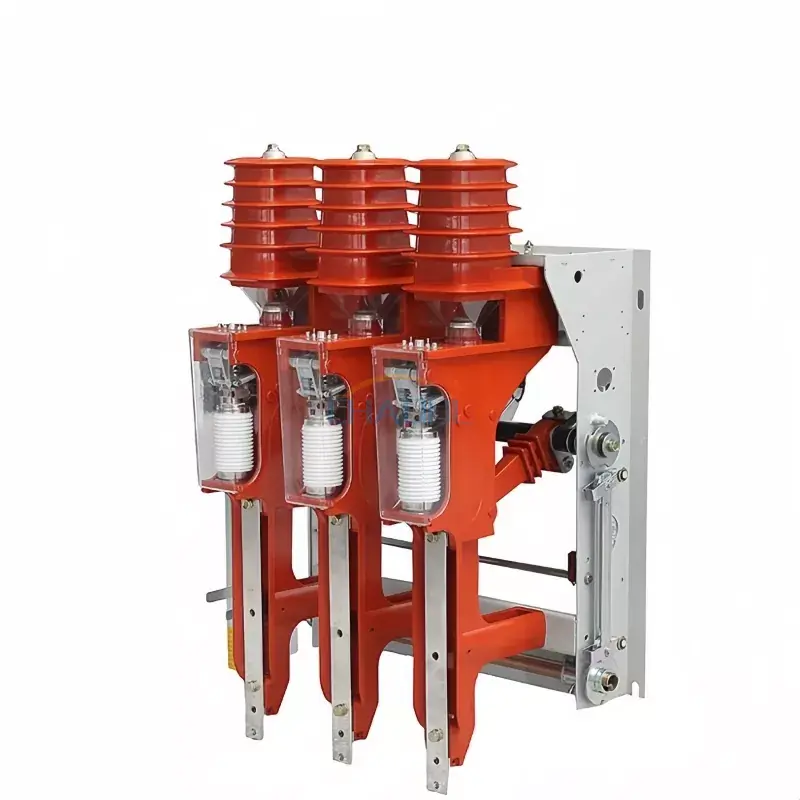

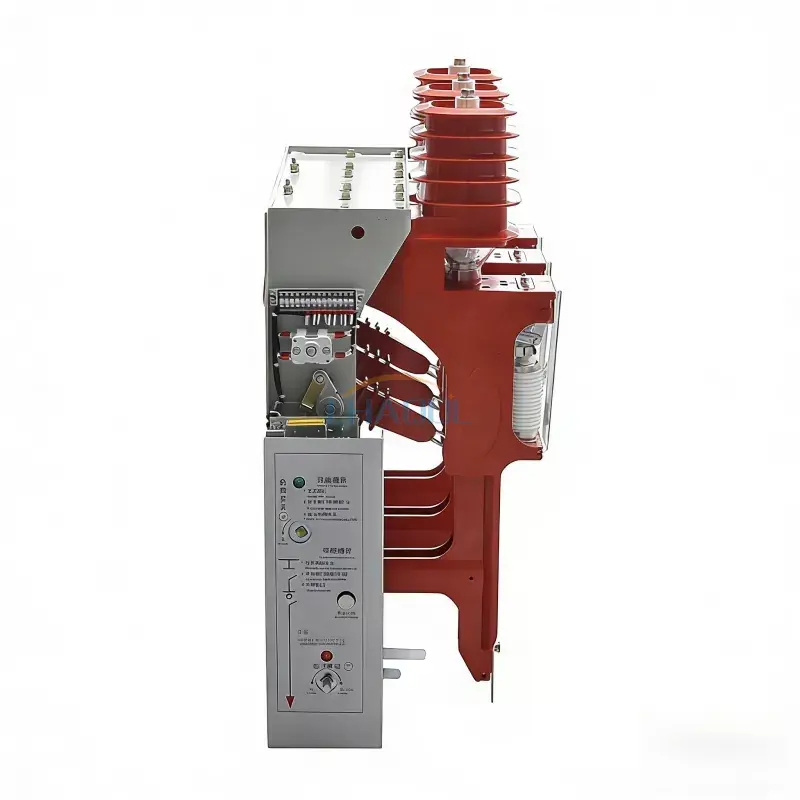

مفتاح تحميل الجهد العالي الداخلي

Model:FZN25-12/FZR25-12D

Anqiang Power هي شركة مصنعة صينية لمفاتيح الحمل ذات الجهد العالي الداخلية. تتميز مفاتيح التحميل الخاصة بنا بتصميم فريد لهيكل ناقل الحركة، حيث تتحمل غرفة الإطفاء القوسية الجهد العالي فقط أثناء لحظات الإغلاق والفتح. لذلك، فهي مدمجة وخفيفة الوزن، مما يسمح بالتشغيل المتزامن لكل من وصلة العزل واتصال إطفاء القوس.

إرسال استفسار

وصف المنتج

قوة أنقيانغتقدم سلسلة FZN25 وFZRN25، الجيل القادممفاتيح تحميل الجهد العالي في الأماكن المغلقةللوحدات الرئيسية الحلقية 12 كيلو فولت و50 هرتز (RMU). تم تصميمه مع أجهة اتصال عازلة ذات تأثير مباشر مرتبطة بقاطع فراغ، يتم تسليم هذه المفاتيحصنع/كسر الحمل بدون قوسوقويةحماية ماس كهربائى(لـ FZRN25). سواء كنت تقوم بتشغيل محطة فرعية للمرافق، أو خزانة تجميع طاقة الرياح، أو مصنع صناعي، فإن سلسلة FZN25/FZRN25 تضمن التحكم الموثوق في الحمل والسلامة.

FZN25 vs FZRN25: ما هو النموذج الذي يناسب المحول وتطبيق RMU الخاص بك؟

FZN25-12D/T630-20

تبديل التحميل النقي

✓ التصنيف الحالي:630 أ
✓ كسر الدائرة القصيرة:لا شيء (لا يوجد فتيل)
✓ الأفضل لـ:تبديل حلقة الكابل، ومفتاح RMU الرئيسي، ودورات التحميل المتكررة
✓ الاستخدام النموذجي:تحويل ما يصل إلى 1250 كيلو فولت أمبير محول بدون تحميل

FZRN25-12D/T125-31.5

جهاز الجمع بين الصمامات

✓ التصنيف الحالي:125 أمبير (تحميل) / 31.5 كيلو أمبير (خطأ)
✓ كسر الدائرة القصيرة:31.5 كيلو أمبير (منصهر SDLAJ-12)
✓ الأفضل لـ:الحماية الأولية للمحولات، وعزل الأخطاء حتى 31.5 كيلو أمبير
✓ نقل الحالي:2000 أمبير (تنسيق سلس لمفتاح حمل المصهر)

📍 دليل التقديم والاختيار: سيناريوهات العالم الحقيقي

✅ السيناريو 1: الوحدة الرئيسية الحلقية (RMU) بقدرة 12 كيلو فولت كمفتاح وارد/حلقي
يستخدمFZN25كمفتاح كسر الحمل الرئيسي. يتعامل مع تيار حلقة 630 أمبير، ويغلق ويفتح الشبكة الحلقية. يوفر مفتاح التأريض المتكامل تأريضًا آمنًا أثناء الصيانة.

✅ السيناريو 2: حماية وحدة تغذية المحولات (على سبيل المثال، 1000 كيلو فولت أمبير، 1250 كيلو فولت أمبير)
يختارFZRN25. سوف يقوم المصهر (SDLAJ-12) بمسح أخطاء الطور إلى الطور والأرضية حتى 31.5 كيلو أمبير، بينما يتعامل مفتاح الحمل الفراغي مع تيار الحمل العادي حتى 125 أمبير. مثالي لخزانات تجميع طاقة الرياح/الطاقة الشمسيةومحطات فرعية مدمجة.

✅ السيناريو 3: تبديل المحولات بدون تحميل (≥1250 كيلو فولت أمبير)
يمكن لكل من FZN25 وFZRN25 إيقاف تشغيل محولات عدم التحميل بفضل الاسترداد العالي للعزل الكهربائي للقاطع الفراغي. ومع ذلك، إذا كنت تتوقع حدوث أعطال متكررة في الدائرة القصيرة، تفضل دائمًاFZRN25.

📋 المواصفات الفنية

اسم المشروع	قيمة المعلمة
اسم المشروع	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
الجهد المقنن	12 كيلو فولت
التردد المقدر	50 هرتز
تصنيف الاستقرار الديناميكي الحالي	50 كا	—
تصنيف كسر الحمل النشط الحالي	630 أ	125 أ
تصنيف كسر حلقة مغلقة الحالية	630 أ	125 أ
تصنيف شحن الكابل وكسر التيار	10 أ
إيقاف تشغيل محول فارغ (السعة)	1250 كيلو فولت أمبير
تصنيف كسر ماس كهربائى الحالي	—	31.5 كا
تصنيف النقل الحالي	—	2000 أ
نموذج الصمامات	—	سدلاج-12
تأثير انتاج الطاقة	—	2-5 ي (متوسط)
تصنيف ماس كهربائى صنع الحالي	50 كا
تيار الاستقرار الديناميكي المقدر لمفتاح التأريض	50 كا
مفتاح التأريض 2S، تيار حراري مستقر	20 كا
الدائرة المساعدة الفولطية	التيار المتناوب/DC220,110
الحياة الميكانيكية	10,000 مرة

📐 الرسومات التفصيلية وتفاصيل المكونات

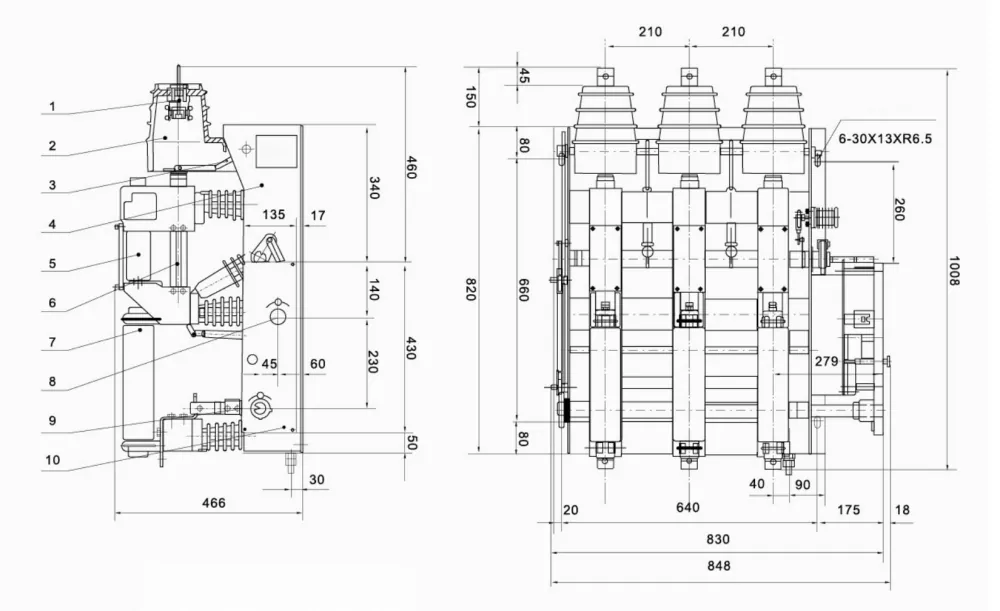

FZRN25-12D- 1. اتصال ثابت، 2. غطاء عازل، 3. صمام، 4. إطار، 5. قاطع فراغ، 6. أسطوانة موصلة، 7. مصهر، 8. عمود تخزين الطاقة، 9. عمود مفتاح التأريض، 10. لوحة التحكم.

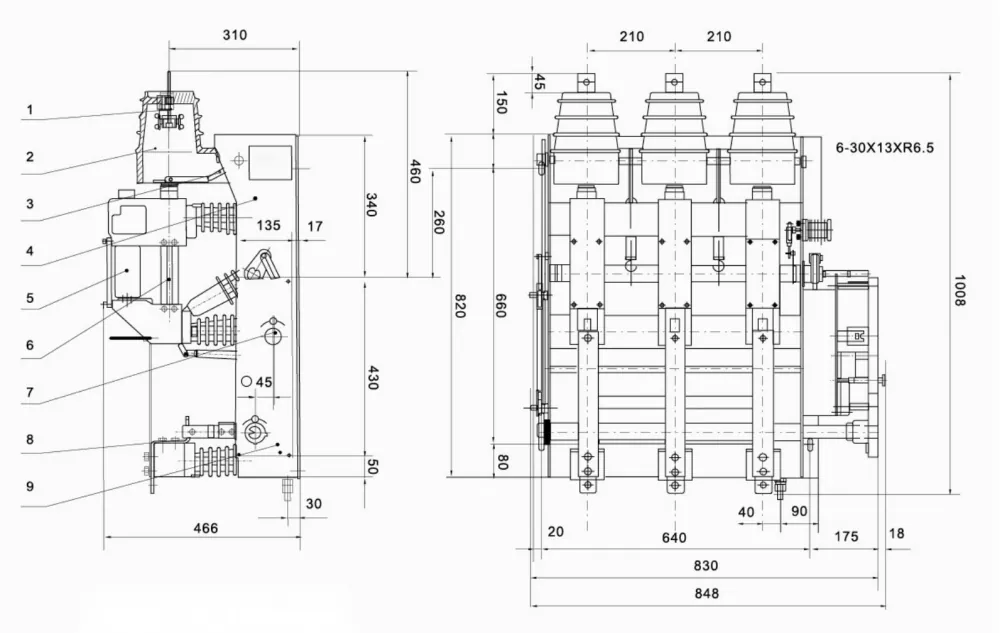

FZN25-12D– نفس البناء القوي، ولكن بدون حامل المصهر. يضمن الاتصال العازل المباشر + القاطع الفراغي التبديل الآمن للحمل.

كلا النموذجين متوافقان معKYN28-12، وHXGN-12، ومرفقات RMU المعيارية. تتوفر آلية محرك كهربائي اختيارية لتكامل SCADA عن بعد. اتصل بنا للحصول على رسومات CAD (DXF/PDF).

🏭 لماذا Anqiang Power؟ - شريكك الموثوق به لمفاتيح التحميل بقدرة 12 كيلو فولت

المصنع مباشرة– لا يوجد وسيط، سعر أفضل ومدة زمنية (15-25 يومًا).
تم اختبار النوع- GB3804، IEC 60265-1، معتمد بالكامل.
التخصيص جاهز- التشغيل الكهربائي، المفاتيح المساعدة، التعشيقات الخاصة.
المراجع العالمية- يتم توفيرها لجنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية.

📌 مراجع المشروع الحقيقية:

✅ فيلبيني- تم توفير أكثر من 200 وحدة من FZN25-12D/T630-20 لشركة مرافق في مترو مانيلا من أجل ترقيات خزانة RMU (2024-2025).

✅ فيتنام- 150 مجموعة من FZRN25-12D/T125-31.5 منتشرة في خزانات تجميع مزارع الطاقة الشمسية (مقاطعة بنه ثوان، مشروع بقدرة 50 ميجاوات).

الأسئلة المتداولة

س1: ما الفرق بين FZN25 وFZRN25؟
ج: FZN25 هو مفتاح تحميل خالص (بحد أقصى 630 أمبير، بدون فتيل داخلي). FZRN25 عبارة عن جهاز يحتوي على مصهر (مفتاح تحميل + مصهر) يمكنه مقاطعة تيارات الدائرة القصيرة حتى 31.5 كيلو أمبير. استخدم FZRN25 عندما تحتاج إلى حماية ماس كهربائى للمحول.

س2: ماذا يعني "تيار النقل المقنن" في FZRN25؟
ج: تيار النقل (2000 أمبير) هو الحد الأقصى للتيار الذي يمكن لمفتاح التحميل كسره عند تنشيط مهاجم المصهر. فوق هذه القيمة، يقوم المصهر وحده بمقاطعة الخطأ. يضمن FZRN25 من Anqiang Power التنسيق الموثوق.

س3: هل يمكنني تركيب مشغل كهربائي على FZN25/FZRN25؟
ج: نعم، كلاهما يدعم التشغيل الكهربائي بتيار متردد/تيار مستمر 110 فولت أو 220 فولت. مثالية للتحكم عن بعد وأنظمة SCADA.

س 4: ما هو العمر الميكانيكي لمفاتيح التحميل هذه؟
ج: 10,000 عملية في ظل ظروف الخدمة العادية، وذلك بفضل قاطع الفراغ المختوم وآلية الزنبرك القوية.

Q5: هل تقدم عينات قبل الطلب بالجملة ؟
ج: بالتأكيد. تتوفر عينات ما قبل الإنتاج بمهلة زمنية تتراوح من 7 إلى 10 أيام. نحن ندعم أيضًا اختبارات شهود المصنع.
