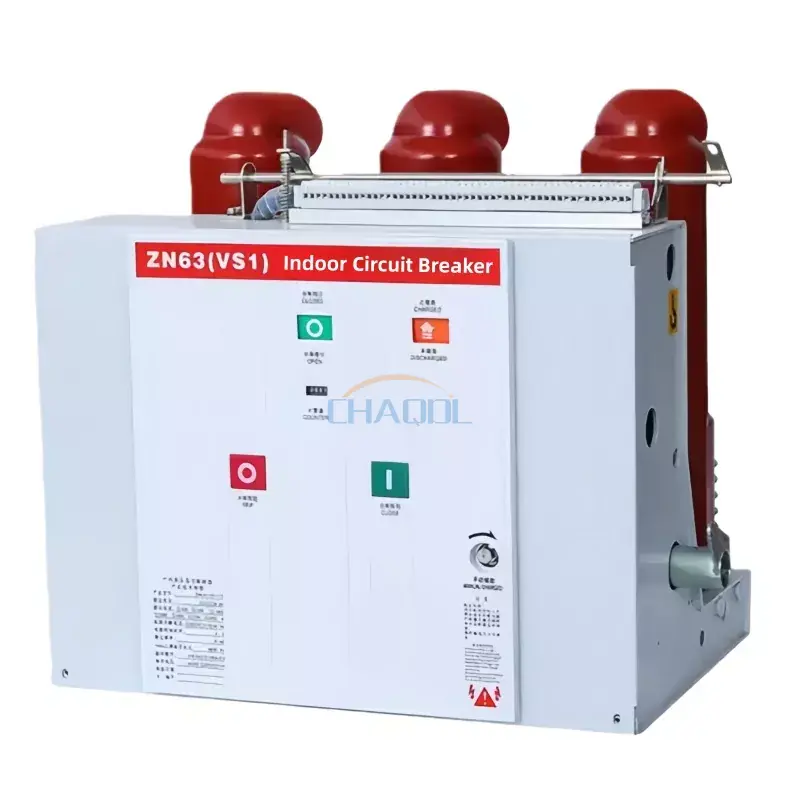

القواطع دوائر داخلية من النوع الثابت 17.5 كيلو فولتتم تصميمه لأنظمة توزيع الطاقة ذات الجهد المتوسط التي تتطلب تبديلًا وحماية وتحكمًا موثوقًا به. إنها تعتمد آلية تشغيل VET متكاملة وتصميم قاطع الدائرة الكهربائية، مما يوفر أبعادًا مدمجة وأداء تشغيل مستقر وعمر خدمة طويل. يقلل هيكل العمود المختوم من متطلبات الصيانة مع تحسين موثوقية العزل والسلامة التشغيلية.
مصممة لأنظمة الطاقة الحديثة، وقواطع دوائر داخلية من النوع الثابت 17.5 كيلو فولتمتوافق مع مجموعة المفاتيح الكهربائية المكسوة بالمعدن بالإضافة إلى مجموعة المفاتيح الكهربائية المغلفة بالمعدن ذات التيار المتردد الداخلي الثابتة XGN. يتم استخدامه على نطاق واسع في المحطات الفرعية والمرافق الصناعية والمباني التجارية وشبكات المرافق ومشاريع الطاقة المتجددة حيث تتطلب حماية الجهد المتوسط الموثوقة.
| الجهد المقنن | 12 كيلو فولت / 17.5 كيلو فولت |
| التردد المقدر | 50 هرتز |
| دفعة البرق تحمل الجهد | 75 كيلو فولت |
| تردد الطاقة تحمل الجهد (1 دقيقة) | 42 كيلو فولت |
| التصنيف الحالي | 630A / 1250A |
| تصنيف كسر الدائرة القصيرة الحالية | 20 كيلو أمبير / 25 كيلو أمبير |
| تسلسل التشغيل المقدر | O-0.3s-CO-180s-CO |
| مكثف البنك كسر التيار | 630A / 400A |
| عمليات كسر الدائرة القصيرة | 30 مرة |
| وقت الإغلاق | 35-70 مللي ثانية |
| وقت الافتتاح | 20-50 مللي ثانية |
| الحياة الميكانيكية | 10,000 مرة |
| جهد التشغيل | AC220V / AC110V / DC220V / DC110V |
| تزامن ثلاث مراحل | ≥2 مللي ثانية |
| مقاومة الدائرة الرئيسية | ≥50μΩ (630A)، ≥45μΩ (1250A) |

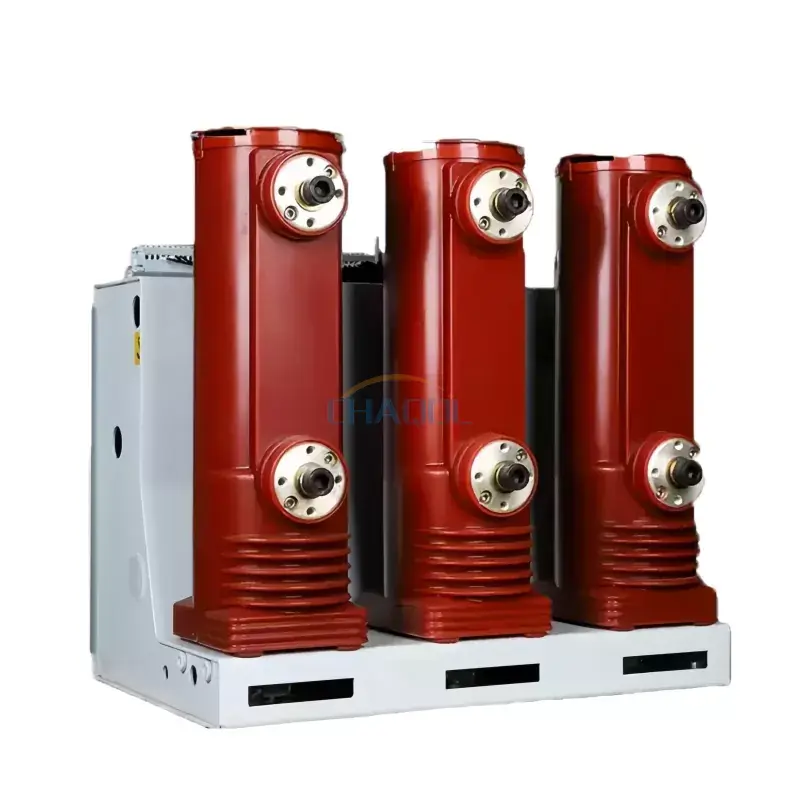

يدمج قاطع الدائرة آلية التشغيل وقاطع الفراغ في هيكل مدمج ثابت. تعمل مجموعات الأعمدة المغلفة بالكامل على تحسين أداء العزل مع حماية المكونات الداخلية من الغبار والرطوبة والتلوث البيئي. يزيد هذا التصميم بشكل كبير من الموثوقية التشغيلية ويقلل من متطلبات الصيانة الروتينية.

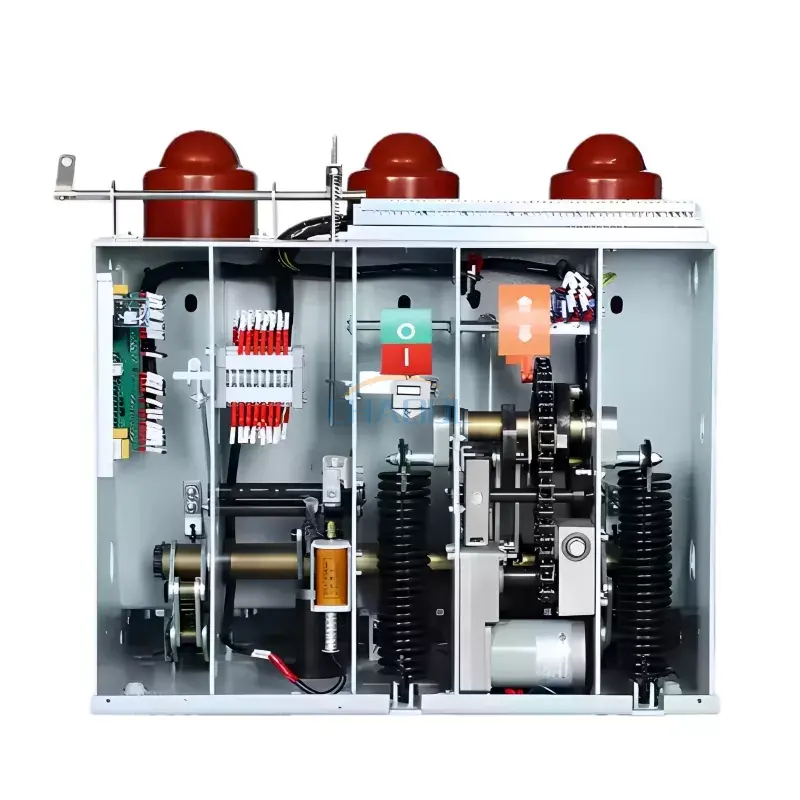

تضمن آلية التشغيل الزنبركية إجراءات فتح وإغلاق سريعة مع ناقل حركة ميكانيكي مستقر، مما يجعل القاطع مناسبًا للتشغيل طويل المدى في أنظمة المفاتيح الكهربائية ذات الجهد المتوسط.
القواطع دوائر داخلية من النوع الثابت 17.5 كيلو فولتيستخدم على نطاق واسع للتبديل والحماية والتحكم في أنظمة التوزيع الكهربائية ذات الجهد المتوسط.
ما هو استخدام قاطع الدائرة الداخلية من النوع الثابت 17.5 كيلو فولت؟
يتم استخدامه لحماية المعدات الكهربائية ذات الجهد المتوسط والتحكم فيها عن طريق مقاطعة الحمل الزائد وتيارات الدائرة القصيرة في المحطات الفرعية والمرافق الصناعية وأنظمة توزيع الطاقة.
ما هي مجموعة المفاتيح الكهربائية المتوافقة مع هذا القاطع؟
إنها مناسبة لمجموعة المفاتيح الكهربائية القابلة للسحب المكسوة بالمعدن من سلسلة KYN بالإضافة إلى مجموعة المفاتيح الكهربائية المغلفة بالمعدن الداخلي الثابتة XGN.
ما هي مزايا تقنية انقطاع الفراغ؟
توفر قواطع الفراغ إطفاء سريع للقوس الكهربائي، وعمرًا كهربائيًا طويلًا، وأقل قدر من الصيانة، وأداء عزل عالي، وتشغيل صديق للبيئة بدون غاز SF6.
هل يستطيع الكسارة التعامل مع عمليات التبديل المتكررة؟
نعم. مع عمر ميكانيكي يصل إلى 10,000 عملية وآلية تشغيل متينة، فهو مناسب تمامًا للتطبيقات التي تتطلب التبديل المتكرر.
ما هي الصناعات التي تستخدم هذا المنتج عادة؟
يتم استخدامه على نطاق واسع في محطات المرافق والتصنيع الصناعي والتعدين والمعادن والمعالجة الكيميائية والمرافق التجارية وأنظمة توزيع الطاقة المتجددة.
