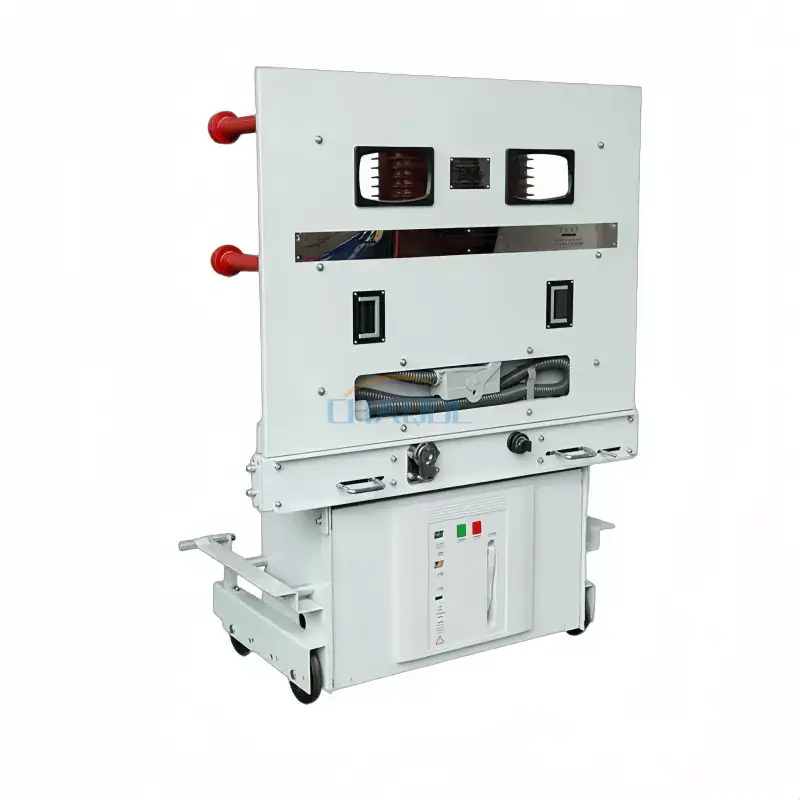

A قاطع دائرة الجهد العالي الداخلي 36 كيلو فولتيعد عنصرًا حاسمًا في أنظمة الطاقة الحديثة ذات الجهد المتوسط إلى العالي، مما يضمن الانقطاع الآمن لتيارات الأعطال وتوزيع الطاقة المستقر في المحطات الفرعية والمنشآت الصناعية والبنى التحتية التجارية. تشرح هذه المقالة كيفية عمل هذه القواطع، ومعايير الاختيار الرئيسية، واعتبارات التثبيت، وممارسات الصيانة، والتحديات التشغيلية الشائعة. وهو مصمم لمساعدة المهندسين وفرق المشتريات ومخططي المشاريع على اتخاذ قرارات مستنيرة مع تحسين موثوقية النظام والسلامة التشغيلية.
تم تصميم قاطع دائرة الجهد العالي الداخلي بقدرة 36 كيلو فولت لحماية الشبكات الكهربائية التي تعمل عند مستويات الجهد المتوسط إلى العالي. إنه يقاطع تيارات الأعطال مثل الدوائر القصيرة والأحمال الزائدة، مما يمنع تلف المعدات ويضمن استقرار نظام الطاقة المستمر. تُستخدم هذه القواطع على نطاق واسع في مجموعات المفاتيح الكهربائية الداخلية، وخاصة في أنظمة GIS (مجموعة المفاتيح الكهربائية المعزولة بالغاز) وأنظمة AIS (مجموعة المفاتيح الكهربائية المعزولة بالهواء).
في شبكات توزيع الطاقة الحديثة، لا يمكن التفاوض على الموثوقية والسلامة. مع زيادة الطلب في المناطق الصناعية والشبكات الحضرية وأنظمة تكامل الطاقة المتجددة، يصبح دور قواطع الدائرة عالية الأداء أكثر أهمية.
غالبًا ما تؤدي هذه التحديات إلى انقطاعات غير متوقعة، وزيادة تكاليف التشغيل، وانخفاض كفاءة النظام. إن قاطع الدائرة الداخلية 36 كيلو فولت الذي تم اختياره بشكل صحيح يخفف من هذه المخاطر بشكل كبير.
تتمثل الوظيفة الأساسية لقاطع الدائرة الداخلية بقدرة 36 كيلو فولت في اكتشاف الظروف الحالية غير الطبيعية ومقاطعة الدائرة خلال أجزاء من الثانية. عند حدوث خطأ، تنفصل وصلات القاطع ويتشكل قوس. يتم بعد ذلك إطفاء هذا القوس باستخدام وسط عازل مثل الفراغ أو غاز SF6.
تعد قواطع الدائرة الفراغية شائعة بشكل خاص عند مستويات 36 كيلو فولت نظرًا لقوتها العازلة العالية ومتطلبات الصيانة المنخفضة والمزايا البيئية.
يضمن اختيار النموذج الصحيح الاستقرار على المدى الطويل، ويقلل وقت التوقف عن العمل، ويحسن أداء السلامة الكهربائية بشكل عام.
| المعلمة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 36 كيلو فولت |
| التردد المقدر | 50/60 هرتز |
| التصنيف الحالي | 630 أ – 3150 أ |
| كسر القدرة | 25 كيلو أمبير - 40 كيلو أمبير |
| وسط العزل | فراغ / SF6 |
| الحياة الميكانيكية | 10.000 – 30.000 عملية |
يعد التثبيت الصحيح أمرًا ضروريًا لضمان التشغيل الآمن وعمر الخدمة الطويل. يجب تركيب قواطع الدائرة الداخلية في غرف المفاتيح الكهربائية جيدة التهوية مع التحكم في الرطوبة ودرجة الحرارة.
على الرغم من أن قواطع الدائرة الحديثة بقدرة 36 كيلو فولت تتطلب الحد الأدنى من الصيانة، إلا أن الفحص الدوري يظل ضروريًا. تتضمن إجراءات الصيانة عادةً فحص تآكل التلامس واختبار العزل وفحوصات التشغيل الميكانيكي.
تستخدم قواطع الدائرة الكهربائية ذات الجهد العالي 36 كيلو فولت على نطاق واسع في العديد من الصناعات:
يجب أن تتوافق قواطع الدائرة ذات الجهد العالي مع المعايير الدولية مثل سلسلة IEC 62271. تحدد هذه المعايير متطلبات العزل والتحمل الميكانيكي والأداء الكهربائي.
يضمن الامتثال السلامة التشغيلية وقابلية التشغيل البيني والموثوقية طويلة المدى في أنظمة الطاقة المعقدة.
تلتزم Anqiang Power بتقديم حلول تحويل كهربائية متقدمة مصممة خصيصًا للبنية التحتية الحديثة للطاقة. تركز الشركة على قواطع الدائرة الداخلية عالية الأداء بقدرة 36 كيلو فولت والمصممة بتقنية إطفاء القوس المحسنة والهياكل الميكانيكية القوية وميزات السلامة المحسنة.
س 1: ما هي الوظيفة الرئيسية لقاطع الدائرة الكهربائية الداخلي 36 كيلو فولت؟
إنه يحمي الأنظمة الكهربائية عن طريق مقاطعة تيارات الأعطال ومنع تلف المعدات.
س2: ما الفرق بين قواطع الفراغ وقواطع SF6؟
تستخدم قواطع الفراغ غرفة قوسية مفرغة، بينما تستخدم قواطع SF6 غاز سداسي فلوريد الكبريت لإخماد القوس. أنواع الفراغ أكثر صديقة للبيئة.
س3: كم مرة يجب إجراء الصيانة؟
عادةً مرة واحدة سنويًا، اعتمادًا على ظروف التشغيل وتكرار التحميل.
س4: هل يمكن دمج هذه القواطع في الشبكات الذكية؟
نعم، التصميمات الحديثة تدعم أنظمة SCADA والمراقبة الرقمية.
يعد اختيار قاطع الدائرة الكهربائية عالي الجهد 36 كيلو فولت المناسب أمرًا ضروريًا لضمان توزيع الطاقة بشكل آمن وفعال وغير متقطع. ومن خلال فهم المعايير الفنية والمبادئ التشغيلية ومتطلبات التثبيت، يمكن لصناع القرار تحسين موثوقية النظام بشكل كبير وتقليل المخاطر التشغيلية.
مع القدرات الهندسية المتقدمة،قوة أنقيانغتواصل تقديم حلول يمكن الاعتماد عليها لتحديات البنية التحتية الكهربائية الحديثة.
للحصول على مزيد من التفاصيل الفنية، أو الحلول المخصصة، أو استفسارات الشراء المتعلقة بقواطع دوائر الجهد العالي الداخلية بقدرة 36 كيلو فولت، من فضلكاتصل بـ قوة أنقيانغاليوم. فريقنا الهندسي جاهز لدعم مشروعك من خلال التوجيه المهني والحلول الكهربائية المخصصة.
