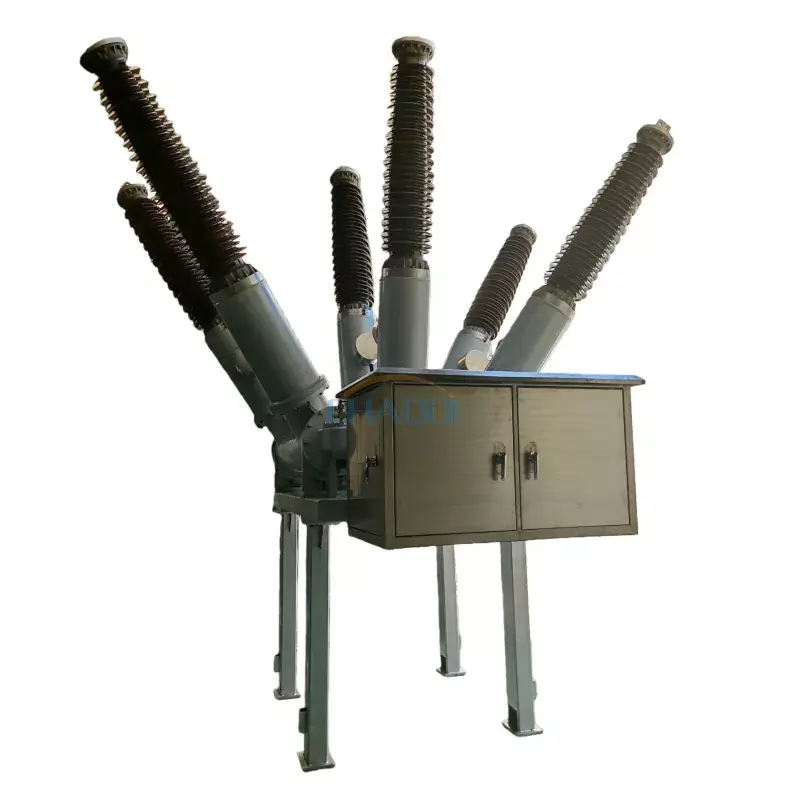

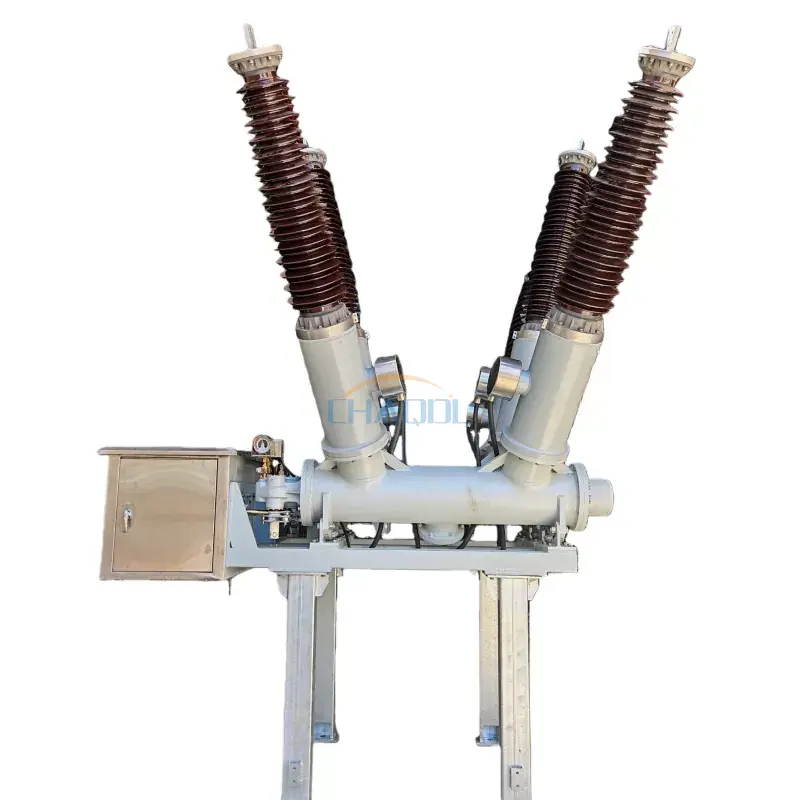

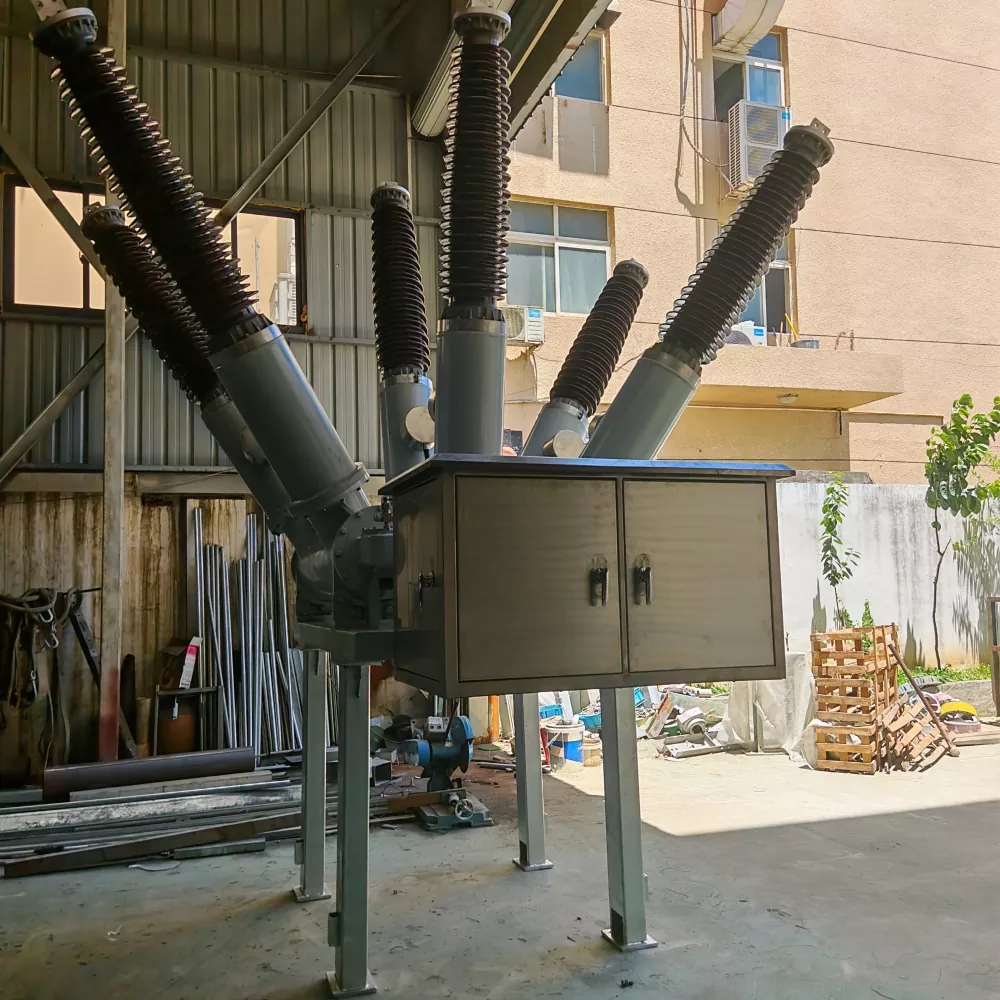

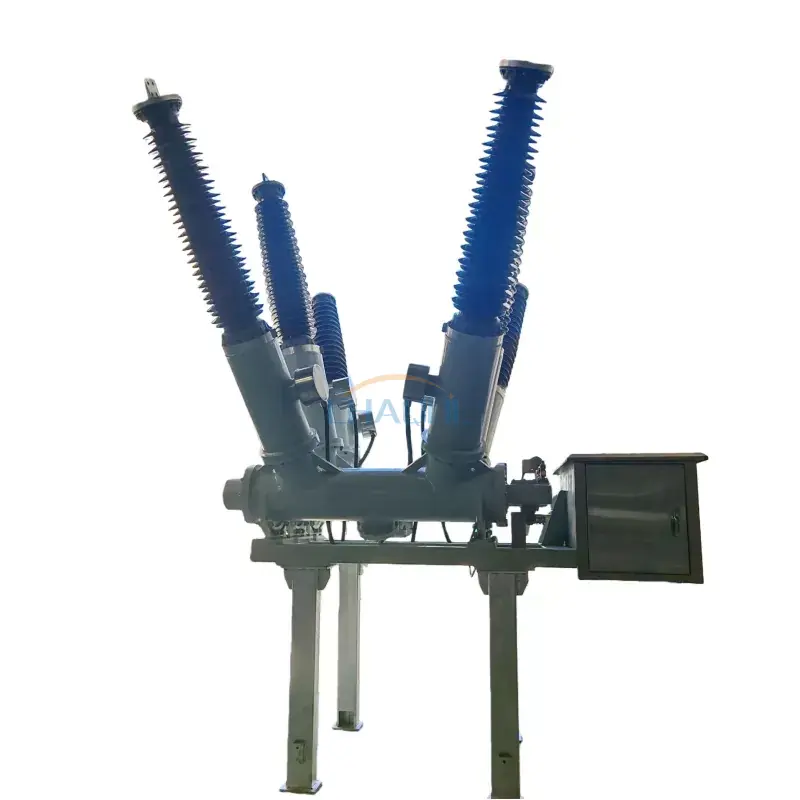

قاطع الدائرة SF6 من نوع الخزان 66KV (الطراز: LW36-66) عبارة عن قاطع دائرة خارجي عالي الجهد مصمم لأنظمة نقل وتوزيع الطاقة 66KV بتردد مقدر يبلغ 50 هرتز AC. باستخدام غاز SF6 كوسيلة عازلة وإطفاء القوس الكهربائي، فإنه يوفر تبديلًا موثوقًا، وانقطاع الأعطال، وحماية للمحطات الفرعية، وشبكات الطاقة والمرافق، والمرافق الصناعية، ومشاريع الطاقة المتجددة. يمكن أيضًا استخدام قاطع الدائرة كقاطع ربط للحافلة ولتطبيقات تبديل بنك المكثف.
تم تصميم LW36-66 بهيكل خزان حي صغير الحجم، مما يقلل من مساحة التثبيت مع تقديم أداء كهربائي متميز وموثوقية تشغيلية طويلة المدى. إن آلية تشغيل الزنبرك المتقدمة، ومعدل تسرب SF6 المنخفض، والتصميم سهل الصيانة يجعلها حلاً مثاليًا لشبكات نقل الجهد العالي الحديثة التي تتطلب تشغيلًا آمنًا وفعالًا ومستقرًا.
| الجهد المقنن | 66 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | 3150 أ |
| تردد الطاقة تحمل الجهد (5 دقائق) | 84 كيلو فولت |
| تصنيف كسر الدائرة القصيرة الحالية | 31.5 كيلو أمبير |
| تصنيف تيار ماس كهربائى (الذروة) | 80 كيلو أمبير |
| تصنيف الذروة الصمود الحالي | 80 كيلو أمبير |
| مدة الصمود القصيرة المقدرة | 4s |
| تصنيف خارج الخطوة كسر الحالي | 8 كيلو أ |
| تصنيف خط الشحن الحالي | 10 أ |
| تصنيف ضغط الغاز SF6 (20 درجة مئوية) | 0.5 ميجا باسكال |
| معدل تسرب SF6 السنوي | <0.5% |
| الحياة الميكانيكية | 10,000 مرة |
| كمية تعبئة غاز SF6 | 10 كجم |
| وزن قواطع الدائرة | 1800 كجم |
| جهد الدائرة المساعدة | تيار مستمر 220 فولت/تيار مستمر 110 فولت |
| فتح وإغلاق الملف | تيار مستمر 110 فولت / 4 أمبير، تيار مستمر 220 فولت / 2 أمبير |
| وقت شحن المحرك | ≥15 ثانية |
| جهد السخان والإضاءة | تيار متردد 220 فولت |
| مساعد التبديل الجهد | تيار مستمر 220 فولت/ تيار متردد 220 فولت |
| مساعد التبديل الحالي | 10 أ |
| قوة محرك تخزين الطاقة | 600 واط |
القاطع الدائرة SF6 من نوع الخزان 66KVيستخدم على نطاق واسع في أنظمة نقل وتوزيع الطاقة ذات الجهد العالي حيث يكون التبديل والحماية الموثوقين ضروريين.
يستخدم قاطع الدائرة SF6 من نوع الخزان 66KV غاز سداسي فلوريد الكبريت (SF6) كوسيلة عازلة وتبريد القوس الكهربائي. عندما تنفصل جهات الاتصال أثناء عملية التبديل، يتم إنشاء قوس كهربائي. يعمل غاز SF6 عالي الضغط على تبريد القوس وإزالة أيوناته بسرعة، مما يسمح بمقاطعة تيار الخلل بأمان وكفاءة. توفر آلية تشغيل الزنبرك المشحون بمحرك عمليات فتح وإغلاق سريعة، مما يضمن حماية موثوقة للأنظمة الكهربائية ذات الجهد العالي.
ما هو استخدام قاطع الدائرة SF6 من نوع الخزان 66KV؟
يتم استخدامه للتبديل والحماية وانقطاع الأخطاء في أنظمة النقل والتوزيع 66KV، مما يساعد في الحفاظ على التشغيل الآمن والموثوق للمحطات الفرعية وشبكات الطاقة.
ما هي مزايا قاطع الدائرة الكهربائية من نوع الخزان SF6؟
توفر قواطع الدائرة من نوع الخزان SF6 أداء عزل ممتاز، وقدرة مقاطعة عالية، وهيكل مدمج، ومتطلبات صيانة منخفضة، وعمر خدمة ميكانيكي طويل.
هل يمكن استخدام قاطع الدائرة هذا لتبديل بنك المكثف؟
نعم. يعتبر LW36-66 مناسبًا لتبديل بنك المكثف وتطبيقات ربط الناقل وحماية خط النقل عالي الجهد.
هل قاطع الدائرة مناسب للبيئات الخارجية القاسية؟
نعم. لقد تم تصميمه للعمل بشكل موثوق في ظل ظروف التلوث من المستوى الرابع ودرجات الحرارة المحيطة التي تتراوح من -40 درجة مئوية إلى +40 درجة مئوية، مما يجعله مناسبًا للتركيبات الخارجية كثيرة المتطلبات.
