قواطع دوائر خارجية أحادية القطب 33 كيلو فولت

القواطع دوائر خارجية أحادية القطب 33 كيلو فولتتم تصميمه للتبديل والحماية الموثوقة في أنظمة التوزيع العلوية ذات الجهد المتوسط. يتم استخدامه على نطاق واسع لمقاطعة تيار الحمل وتيار العطل وظروف الدائرة القصيرة في شبكات الطاقة الحديثة. مع الهيكل الخارجي القوي والأداء الأمثل لإطفاء القوس الكهربائي، تضمن هذه المعدات التشغيل المستقر حتى في ظل الظروف البيئية القاسية.

تم تصميمه باستخدام آلية تشغيل مغناطيسية دائمة ومكونات عزل عالية القوةقواطع دوائر خارجية أحادية القطب 33 كيلو فولتيوفر استجابة سريعة، وعمر خدمة طويل، والحد الأدنى من متطلبات الصيانة، مما يجعله مناسبًا لشبكات المرافق والمحطات الفرعية وأنظمة توزيع الطاقة الصناعية.

ميزات المنتج

• قدرة كسر عالية لشبكات التوزيع ذات الجهد المتوسط
• تصميم مدمج أحادي القطب مناسب للتركيب المثبت على القطب
• أداء ميكانيكي مستقر مع عمر كهربائي طويل
• مقاومة قوية للتلوث ومقاومة الطقس للبيئات الخارجية
• عملية سريعة مع إمكانية إعادة الإغلاق التلقائي

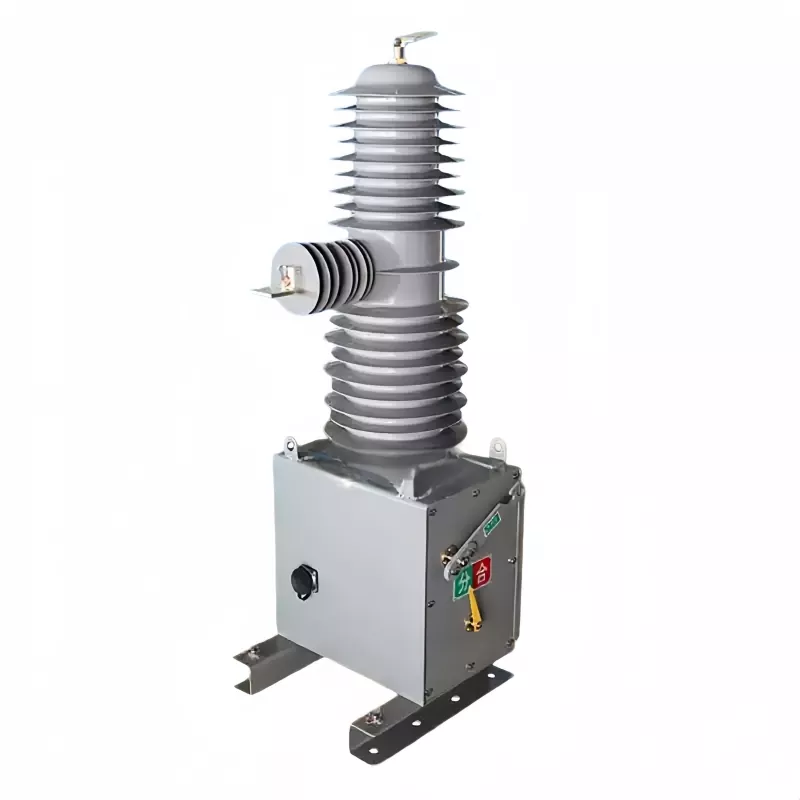

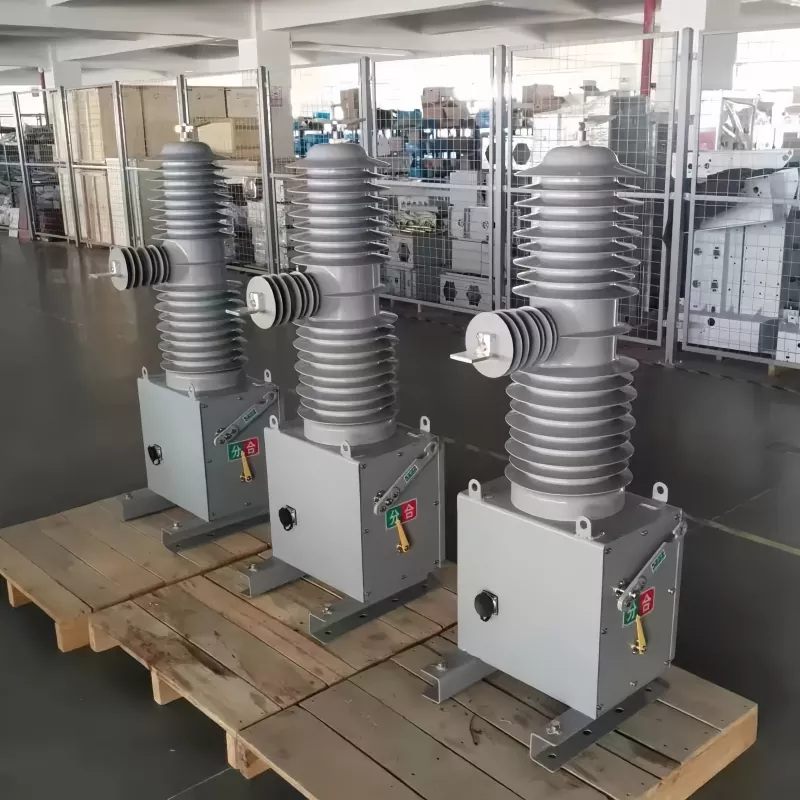

صور المنتج

المواصفات الفنية

المعلمات التقنية الرئيسية لقواطع الدائرة

المعلمات الميكانيكية الرئيسية لقواطع الدائرة

دليل التثبيت والتشغيل

التثبيت السليم للقواطع دوائر خارجية أحادية القطب 33 كيلو فولتأمر ضروري لضمان الموثوقية على المدى الطويل والتشغيل الآمن. يجب تركيب الوحدة على هيكل عمود ثابت أو إطار فولاذي مع وصلة تأريض صحيحة.

• التحقق من مقاومة العزل قبل التثبيت
• تأكد من توصيل نظام التأريض بشكل آمن
• تحقق من محاذاة المرحلة والربط الميكانيكي
• إجراء اختبارات التشغيل اليدوية والكهربائية قبل التنشيط
• تأكد من إحكام ربط عزم الدوران لجميع التوصيلات الطرفية

بعد التثبيت، يجب إجراء اختبار تبديل عدم التحميل لضمان التشغيل السلس والتوقيت الصحيح للآلية.

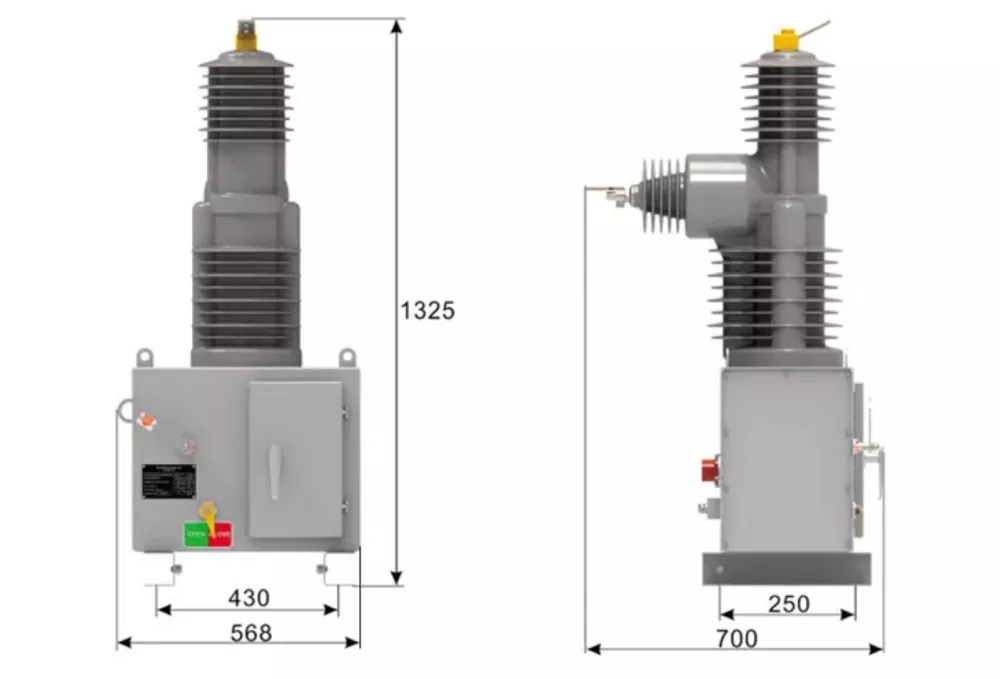

المظهر وأبعاد التركيب

ظروف التشغيل

1. درجة حرارة الهواء المحيط: -30 درجة مئوية إلى +60 درجة مئوية؛

2. الارتفاع: لا يتجاوز 2000 متر.

3. سرعة الرياح: لا تتجاوز 34 م/ث.

4. الاهتزاز أو النشاط الزلزالي الناشئ من خارج المفاتيح الكهربائية ومعدات التحكم لا يكاد يذكر؛

5. درجة التلوث: المستوى الرابع.

6. درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية.

التعليمات

Q1: ما هي الوظيفة الرئيسية لقواطع الدائرة الخارجية ذات القطب الواحد 33 كيلو فولت؟
ج: يتم استخدامه لمقاطعة وعزل تيارات الأعطال في أنظمة التوزيع العلوية ذات الجهد المتوسط، مما يضمن التشغيل الآمن للشبكة وحماية المعدات النهائية.

Q2: هل يمكن لقاطع الدائرة الكهربائية هذا أن يعمل في البيئات الخارجية القاسية؟
ج: نعم، إنه مصمم للتلوث العالي والرياح القوية والتغيرات الكبيرة في درجات الحرارة، مما يجعله مناسبًا للاستخدام الخارجي على المدى الطويل.

س 3: هل يتطلب قاطع الدائرة الكهربائية الخارجي ذو القطب الواحد 33 كيلو فولت صيانة دورية؟
ج: لا يحتاج التصميم إلى الصيانة في ظل ظروف التشغيل العادية، وذلك بفضل آليته المغلقة ومكوناته المتينة.

س 4: ما نوع طريقة التثبيت الموصى بها؟
ج: يوصى بالتركيب المثبت على عمود مع تأريض آمن لتحقيق السلامة والأداء الأمثل.

س5: ما هو مستوى الحماية الذي يدعمه؟
ج: إنه مصمم للعزل العالي ومقاومة التلوث، ومناسب لبيئات التلوث من المستوى الرابع.
