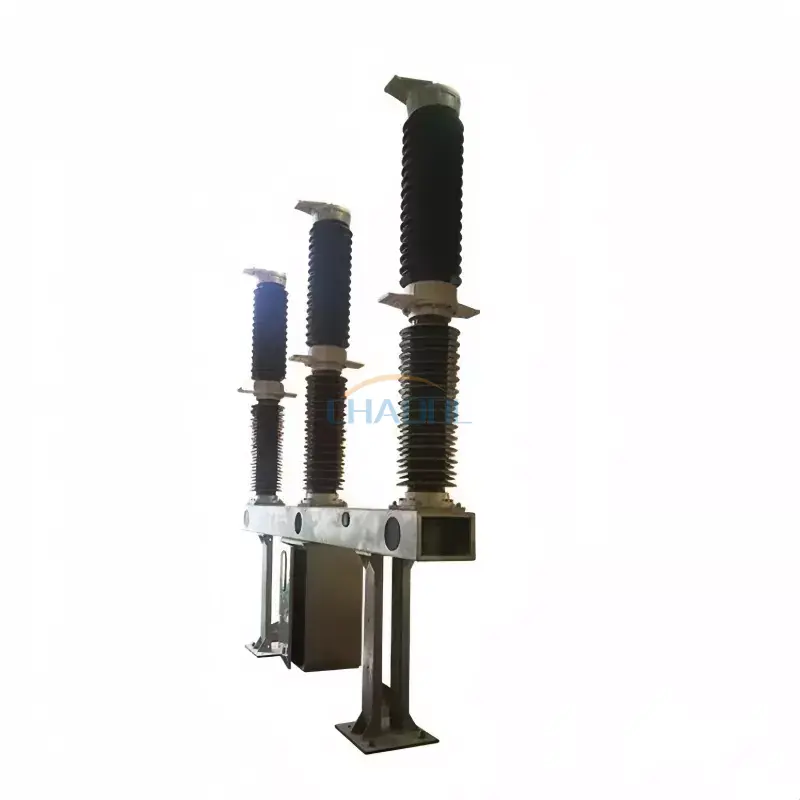

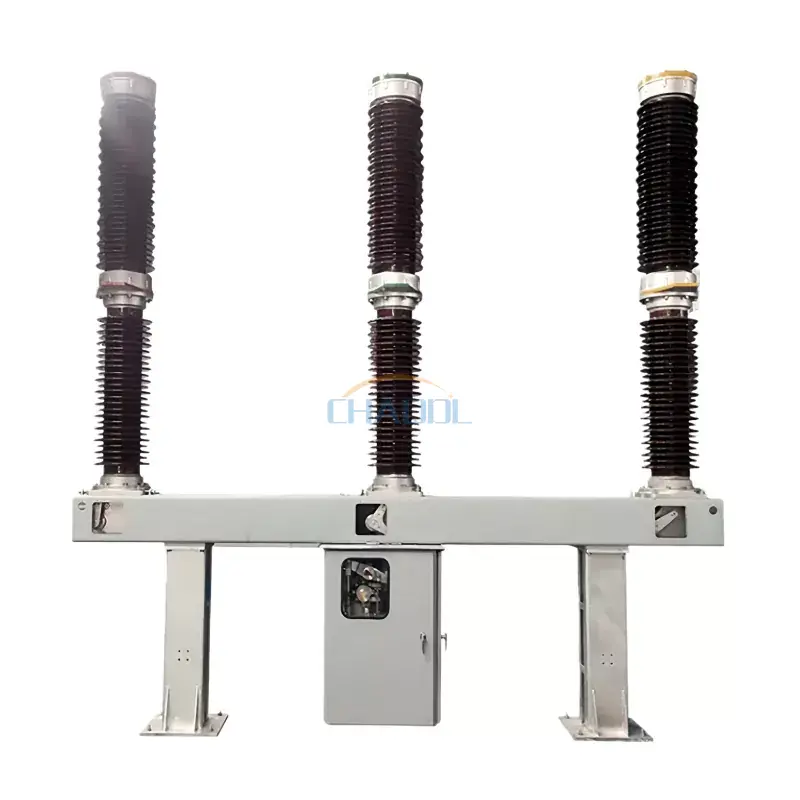

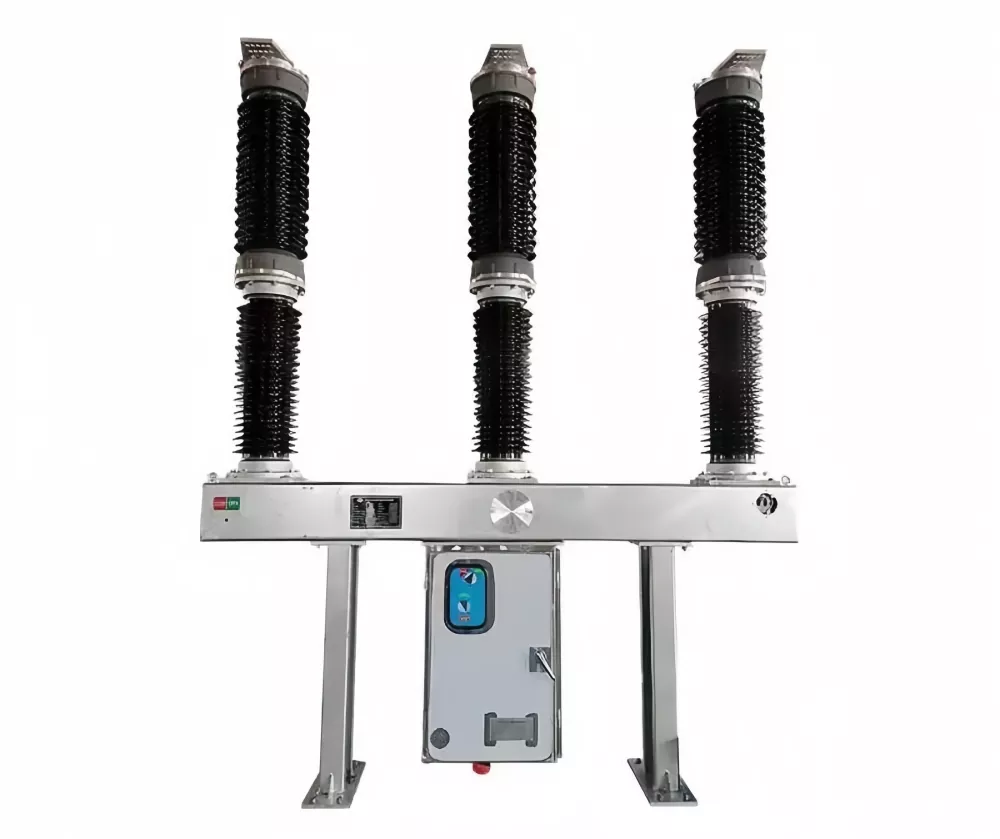

قاطع الدائرة SF6 الخارجي 126KV (الطراز LW36-126) عبارة عن جهاز تحويل من فئة نقل الجهد العالي مصمم لمحطات شبكة الطاقة الفرعية وأنظمة نقل المرافق والشبكات الكهربائية الصناعية واسعة النطاق. يتم استخدامه على نطاق واسع للتحكم والحماية والتبديل لتيار الحمل وتيار التحميل الزائد وتيار خطأ الدائرة القصيرة، ويمكن أن يعمل أيضًا كقاطع دائرة ربط في أنظمة الطاقة المترابطة.
يستخدم قاطع الدائرة SF6 الخارجي 126KV غاز سداسي فلوريد الكبريت (SF6) كوسيلة للتبريد القوسي والعزل، بالإضافة إلى هيكل أحادي العمود وفاصل واحد لكل عمود. أثناء الانقطاع، يعمل مبدأ إطفاء القوس بالطاقة الذاتية على توليد تدفق غاز عالي السرعة داخل حجرة القوس لتبريد وإطفاء القوس بكفاءة، مما يضمن أداء كسر مستقر في ظل ظروف الأعطال العالية.
مزودًا بآلية تشغيل نوابض محرك تعمل بتقنية CT ونظام ربط ميكانيكي ثلاثي المراحل، يوفر LW36-126 أداء تحويل دقيق، وموثوقية ميكانيكية عالية، واستقرار تشغيلي ممتاز على المدى الطويل في البيئات الخارجية الصعبة.
| الجهد المقنن | 126 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | 3150 أ |
| تصنيف كسر الدائرة القصيرة الحالية | 40 كيلو أمبير |
| وقت قصير يتحمل التيار / المدة | 40 كيلو أمبير / 3 ثانية |
| ذروة تحمل التيار | 100 كيلو أمبير |
| تصنيف ماس كهربائى صنع الحالي | 100 كيلو أمبير |
| تصنيف كسر التيار | 10 كيلو أمبير |
| الحياة الميكانيكية | 6000-10000 عملية |
| الحياة الكهربائية | 16 عملية |
| 1-دقيقة لتردد الطاقة يتحمل الجهد | 230 كيلو فولت |
| دفعة البرق تحمل الجهد | 550 كيلو فولت |
| تصنيف خط الشحن الحالي | 50 أ |
| ضغط غاز SF6 (20 درجة مئوية) | 0.6 ميجا باسكال |
يتكون قاطع الدائرة SF6 الخارجي 126KV من غرفة إطفاء القوس المملوءة بالغاز SF6، وتكامل محول التيار، وآلية التشغيل، وهيكل الدعم العازل، ونظام التغليف الفولاذي. يعمل غاز SF6 كوسط عازل وتبريد القوس الكهربائي، مما يوفر قوة عازلة عالية واستعادة سريعة بعد الانقطاع.
أثناء ظروف الخلل، تعمل آلية التشغيل على دفع جهة الاتصال المتحركة للفصل، مما يولد تدفق غاز SF6 عالي السرعة داخل حجرة القوس. يعمل تدفق الهواء هذا على تبريد القوس وإزالة أيونته بسرعة، مما يضمن انقطاعًا آمنًا لتيارات الأعطال عالية الجهد. يضمن نظام الربط الميكانيكي ثلاثي المراحل تشغيل القطب المتزامن واتساق الكسر العالي.
ما هوقاطع الدائرة SF6 الخارجي 126 كيلو فولتتستخدم ل؟
يتم استخدامه لمقاطعة التيارات الكهربائية ذات الجهد العالي في شبكات النقل والتحكم فيها، مما يضمن التشغيل الآمن للمحطات الفرعية وأنظمة الطاقة أثناء الأعطال أو عمليات التبديل.
لماذا يستخدم غاز SF6 في قواطع الدائرة الكهربائية؟
يتمتع غاز SF6 بخصائص عزل وتبريد قوسية ممتازة، مما يسمح بالانقطاع الفعال لتيارات الأعطال عالية الجهد مع الحفاظ على حجم المعدات المدمج.
هل LW36-126 مناسب للتركيب الخارجي؟
نعم. القاطع الدائرة SF6 الخارجي 126 كيلو فولتتم تصميمه خصيصًا للمحطات الفرعية الخارجية ويمكن أن يعمل بشكل موثوق في ظل الظروف البيئية القاسية.
ما هي المزايا مقارنة بقواطع الدائرة التقليدية؟
بالمقارنة مع القواطع القائمة على الزيت، توفر قواطع الدائرة SF6 موثوقية أعلى، وصيانة أقل، وانقراض أسرع للقوس، وأداء أفضل في ظل ظروف الجهد العالي.
