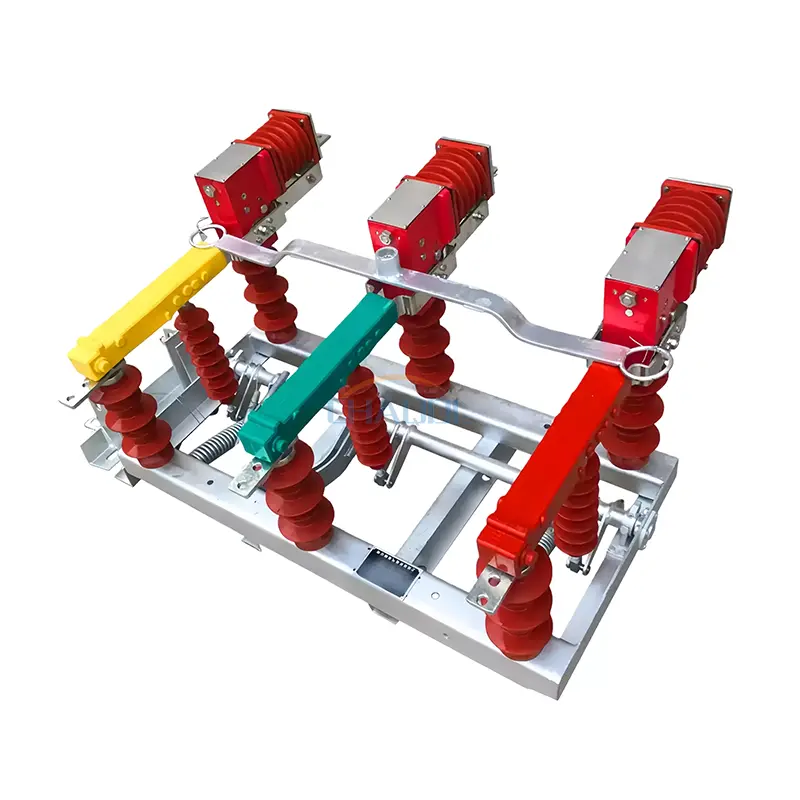

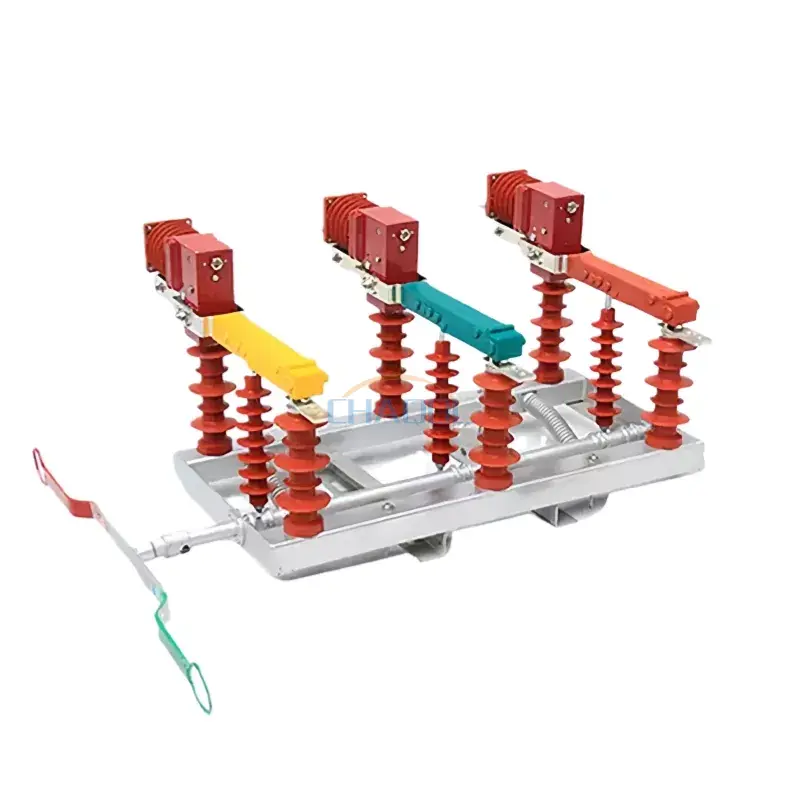

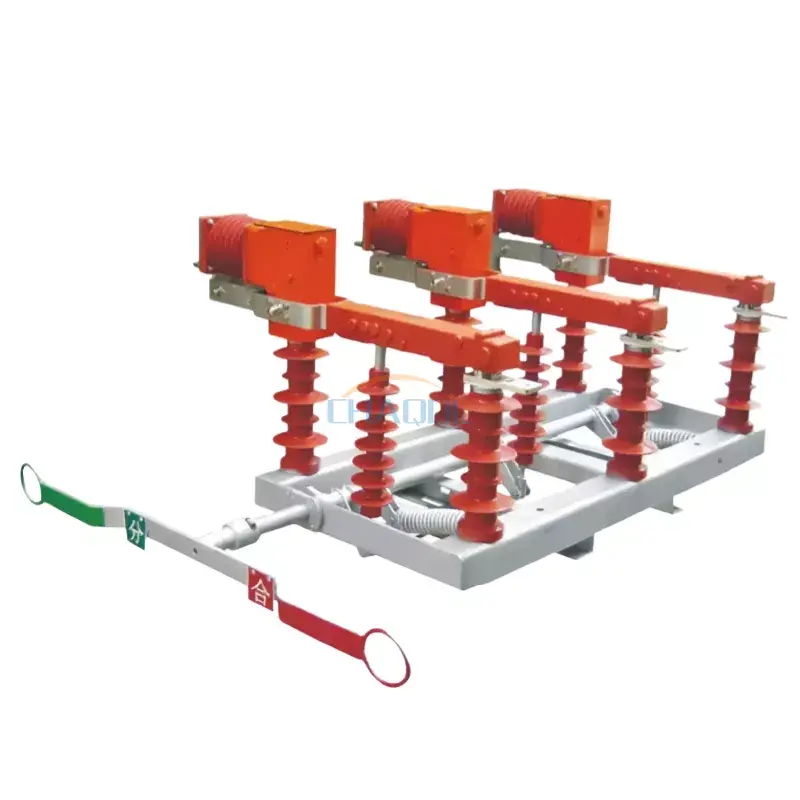

تم تصميم مفتاح الحمل عالي الجهد الخارجي هذا للتبديل والحماية الموثوقة في شبكات التوزيع ذات الجهد المتوسط. تم تصميمه بهيكل إطفاء القوس الفراغي مدمج مع نظام عزل ميكانيكي، فهو يضمن أداء انقطاع مستقر تحت ظروف الحمل والخطأ. يتم تطبيقه على نطاق واسع في أنظمة توزيع الطاقة للمرافق والمنشآت الصناعية ومرافق التعدين والبنية التحتية الكيميائية، حيث تعد السلامة التشغيلية والاستمرارية أمرًا بالغ الأهمية.
يعتمد المنتج تخطيطًا هيكليًا معياريًا يبسط عملية التثبيت على تكوينات مثبتة على عمود أو محطة فرعية. يعمل نظام العزل المحكم على تعزيز القدرة على التكيف البيئي، مما يسمح بالتشغيل المستقر في ظل الرطوبة والغبار وتقلبات درجات الحرارة. في التطبيقات الهندسية العملية، غالبًا ما يتم استخدام مفتاح تحميل الجهد العالي الخارجي كجهاز تبديل رئيسي في الوحدات الرئيسية الحلقية وأنظمة أتمتة التوزيع.
|
اسم المشروع |
قيمة المعلمة |
|
|
الجهد المقنن |
12 كيلو فولت |
|
|
التردد المقدر |
50 هرتز |
|
|
التصنيف الحالي |
630 أ |
|
|
تصنيف كسر الحمل النشط الحالي |
630 أ |
|
|
تصنيف كسر حلقة مغلقة الحالية |
630 أ |
|
|
5% من تيار كسر الحمل النشط المقدر |
31.5 أ |
|
|
تصنيف شحن الكابل وكسر التيار |
10 أ |
|
|
تصنيف قدرة كسر محول عدم التحميل |
1600 كيلو فولت أمبير |
|
|
تصنيف تيار الكسر لبنك المكثف |
100 أ |
|
|
تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي |
42/48 كيلو فولت |
|
|
دفعة البرق تحمل الجهد |
75/85 كيلو فولت |
|
|
تصنيف قصير المدى يتحمل التيار (الاستقرار الحراري) |
20 كيلو |
|
|
مدة الدائرة القصيرة المقدرة |
4S |
|
|
الذروة المقدرة تحمل التيار (الاستقرار الديناميكي) |
50 كيلو |
|
|
تصنيف ماس كهربائى صنع الحالي |
50 كيلو |
|
|
الحياة الميكانيكية |
10000次 |
|
|
سمك التآكل المسموح به لجهات إطفاء قوس الفراغ |
1 ملم |
|
|
عزم الدوران التشغيل اليدوي |
≥200 نيوتن متر |
|
|

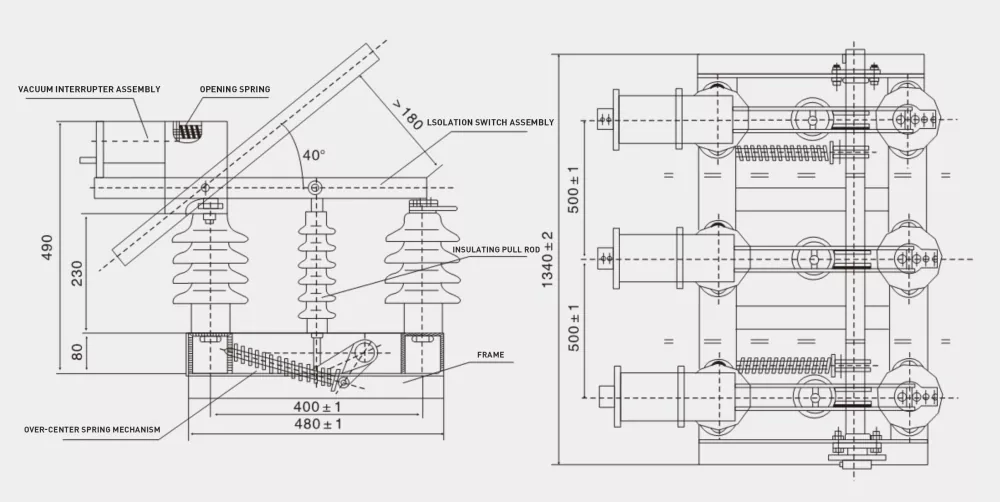

تجميع وضبط قاطع الفراغ |
فجوة الاتصال |
5 ± 1 مم |
|
متوسط سرعة التبديل |
1.1 ± 0.2 م / ث |
|
|
التعثر على ثلاث مراحل ليس متزامنًا |
<5 مللي ثانية |
|
|
لا تتم مزامنة التبديل ثلاثي المراحل |
<2 مللي ثانية |
|
|
المسافة إلى الأرض |
> 200 ملم |
|
|
مقاومة الدائرة الرئيسية |
≥150μΩ |
|

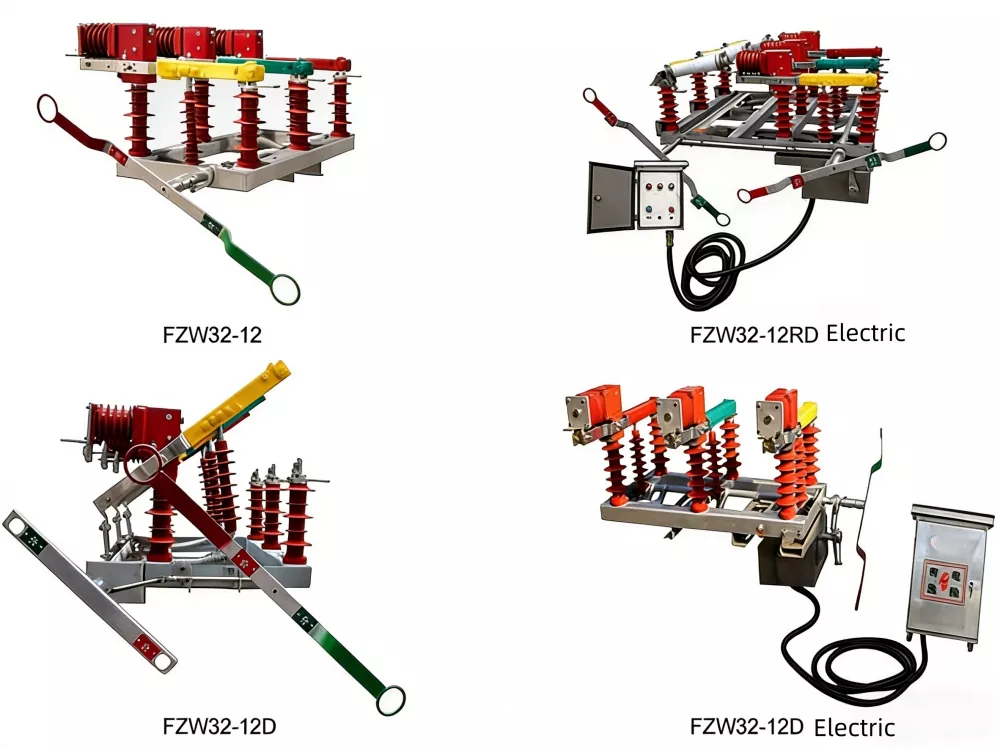

في أنظمة أتمتة التوزيع، يتم عادةً تثبيت مفتاح الحمل عالي الجهد الخارجي على خطوط مثبتة على عمود أو محطات فرعية مدمجة لتمكين التبديل المقطعي وعزل الأخطاء. وهو يدعم التشغيل اليدوي والمحركات، مما يجعله مناسبًا لكل من الشبكات التقليدية وترقيات الشبكة الذكية.
ومن منظور الصيانة، فقد تم تصميمه بهيكل محكم ونقاط اتصال مقاومة للتآكل، مما يقلل الحاجة إلى الخدمة المتكررة ويحسن كفاءة تكلفة دورة الحياة في التشغيل طويل المدى.
Q1: أين يتم استخدام مفتاح تحميل الجهد العالي الخارجي بشكل شائع؟
ج: يتم استخدامه على نطاق واسع في أنظمة التوزيع 10 كيلو فولت - 12 كيلو فولت، بما في ذلك المنشآت الصناعية ومواقع التعدين والمحطات الفرعية وترقيات شبكة الطاقة الريفية لتبديل الأحمال وعزل الأخطاء.
Q2: هل يمكن أن يدعم التشغيل عن بعد ؟
ج: نعم، يمكن تجهيزه بمحرك كهربائي ووحدة تحكم عن بعد للدمج في شبكات التوزيع الآلية.
س3: ما هي الصيانة المطلوبة لهذا الجهاز؟
ج: نظرًا لتصميم إطفاء القوس المحكم والمفرغ، فإن الصيانة الروتينية تكون في حدها الأدنى، وبشكل أساسي الفحص الدوري للمحطات الطرفية وحالة آلية التشغيل.
