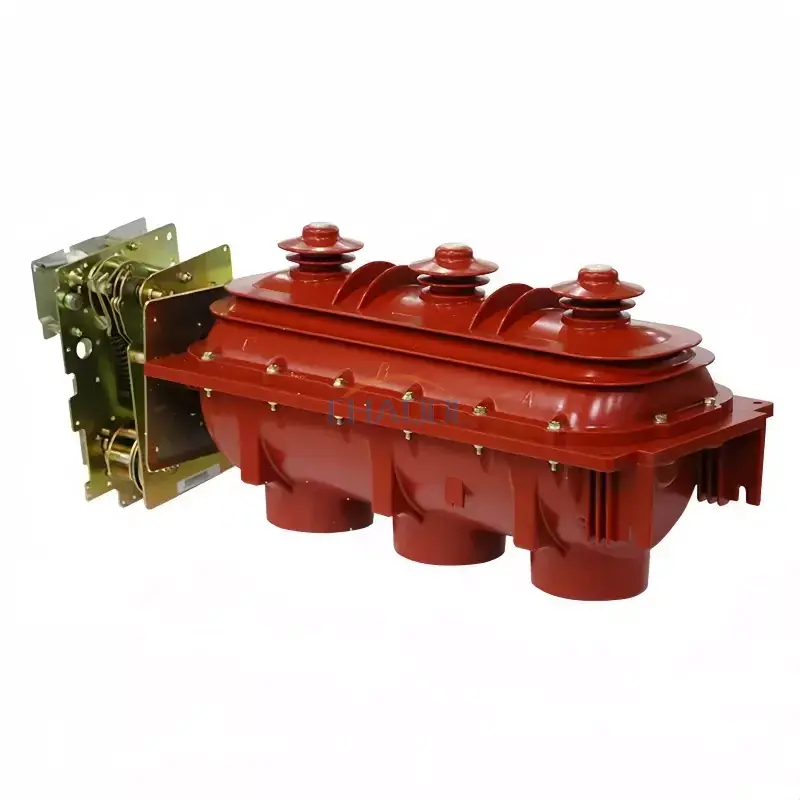

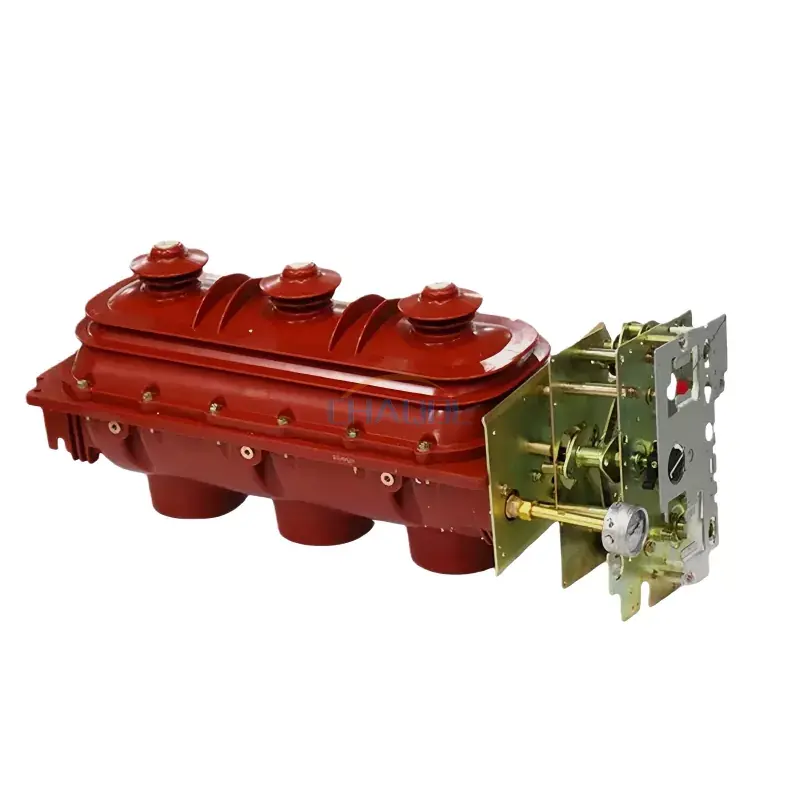

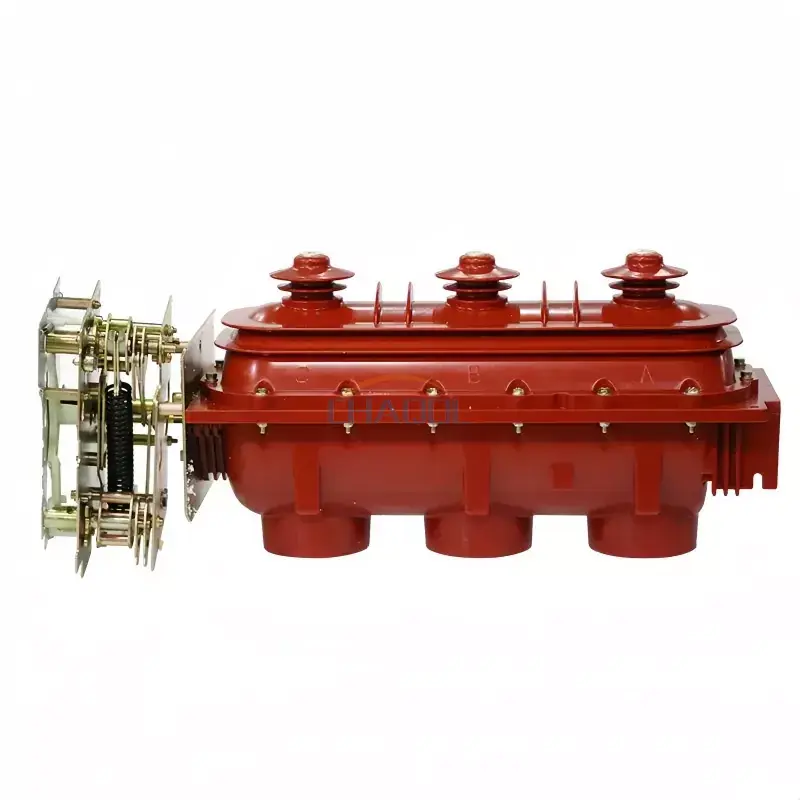

إن مفتاح فصل الحمل SF6 الداخلي بقدرة 12 كيلو فولت (طراز FLN36-12D) هو جهاز تحويل متوسط الجهد مصمم لأنظمة توزيع الطاقة الداخلية المدمجة. إنه يدمج وظائف تبديل الأحمال والتأريض داخل غرفة عزل غاز SF6 محكمة الغلق، مما يضمن أداء عازل مستقر وانطفاء القوس بشكل موثوق في ظل ظروف التشغيل المتكررة.
يتم استخدامه بشكل شائع في الوحدات الرئيسية الحلقية (RMU)، والمفاتيح الكهربائية المغلقة بالمعدن، والمفاتيح الكهربائية المعزولة بالغاز (GIS)، والمحطات الفرعية الجاهزة. إنه يلعب دورًا رئيسيًا في عزل الأقسام المعيبة، وضمان الصيانة الآمنة، وتحسين موثوقية شبكة التوزيع بشكل عام.
تم تصنيع هذا المفتاح لأنظمة التوزيع فئة 12 كيلو فولت، ويعتمد هيكلًا ثلاثي المواضع ("مغلق - مفتوح - أرضي")، مما يسمح بعزل آمن ومرئي. يقلل تصميم خزان SF6 المحكم من التأثير البيئي ويضمن استقرار العزل على المدى الطويل حتى في البيئات الداخلية ذات الرطوبة العالية أو المتربة.
وفي التطبيقات العملية،مفتاح فصل الحمل SF6 الداخلي بقدرة 12 كيلو فولتيتم نشره على نطاق واسع في المحطات الفرعية الصناعية وغرف توزيع المرافق واللوحات الكهربائية المدمجة حيث يعد تحسين المساحة والسلامة التشغيلية من المتطلبات الأساسية.
واحدة من المزايا الأساسية للمفتاح فصل الحمل SF6 الداخلي بقدرة 12 كيلو فولتهو هيكله المعزول بالغاز والمحكم الغلق بالكامل، مما يقلل من مخاطر الأكسدة والتلوث على المكونات الموصلة. يؤدي هذا إلى تحسين عمر الخدمة بشكل كبير وتقليل تكرار الصيانة.
تم تحسين نظام التبديل للحصول على قوة عازلة عالية، مما يتيح الانقطاع الآمن لتيارات الحمل وتنسيق حماية الدائرة القصيرة عندما يقترن بصمامات الجهد العالي أو المرحلات الواقية.
بالإضافة إلى ذلك، فهو يوفر أداءً ميكانيكيًا مستقرًا مع عزم دوران تشغيل ثابت، مما يجعله مناسبًا للتبديل المتكرر في بيئات التشغيل الآلي للتوزيع.
|
اسم المشروع |
قيمة المعلمة |
|
الجهد المقنن |
12 كيلو فولت |
|
التردد المقدر |
50 هرتز |
|
التصنيف الحالي |
630 أ |
|
تم تصنيفها لفترة قصيرة لتحمل تيار مفتاح الحمل |
20/3 كا/س |
|
تم تصنيفها لفترة قصيرة لتحمل تيار مفتاح التأريض |
20/2 كا/س |
|
تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي |
42/48 كيلو فولت |
|
دفعة البرق تحمل الجهد |
75/85 ك.ف |
|
الحياة الميكانيكية |
2000 مرة |
|
ضغط الغاز المقدر بـ SF6 (قياس الضغط عند 20 درجة مئوية) |
0.04-0.05 ميجا باسكال |
|
مقاومة الدائرة الرئيسية |
≥80 ميكرومتر |
|
سرعة الفتح والإغلاق |
≥ 2.6 م/ث |
|
تبديل التزامن (الفتح والإغلاق) |
≥ 6 |
|
معدل تسرب الغاز SF6 |
≥ 0.01 |
|
نموذج |
الجهد المقنن |
الصمامات التصنيف الحالي |
التيار المقنن لعنصر المصهر |
|
SDLAJ |
12 كيلو فولت |
40 أ |
6.3/10/16/20/25/31.5/40 |
|
سفلاج |
12 كيلو فولت |
100 أ |
50/63/71/80/100 |
|
سكلاج |
12 كيلو فولت |
125 أ |
125 |
المفتاح فصل الحمل SF6 الداخلي بقدرة 12 كيلو فولتيستخدم على نطاق واسع في شبكات التوزيع الثانوية، وأنظمة الطاقة الصناعية، وحلول المحطات الفرعية المدمجة. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب عمليات تبديل متكررة، وعزل أمان عالي، ومساحة تركيب مدمجة.
تشمل حالات الاستخدام النموذجية الوحدات الرئيسية الحلقية، والمحطات الفرعية الجاهزة، ومراكز التوزيع الحضرية، وأنظمة تجميع الطاقة المتجددة.
س1: ما هي الوظيفة الرئيسية؟
ج: يتم استخدامه لتبديل تيار الحمل، وعزل الأقسام المعيبة، وضمان الصيانة الآمنة في أنظمة التوزيع الداخلية ذات الجهد المتوسط 12 كيلو فولت. يوفر هيكل SF6 المختوم انقراضًا مستقرًا للقوس وعمر خدمة طويل.
س 2: أين يتم استخدام مفتاح فصل التحميل SF6 الداخلي بقدرة 12 كيلو فولت عادةً؟
ج: يتم تطبيقه على نطاق واسع في الوحدات الرئيسية الحلقية (RMU)، والمفاتيح الكهربائية المعزولة بالغاز، والمحطات الفرعية الجاهزة، وأنظمة التوزيع الصناعية حيث يتطلب التصميم المدمج والموثوقية العالية.
س3: ما هي مميزات تقنية العزل SF6؟
ج: يوفر غاز SF6 قوة عازلة ممتازة وقدرة على التبريد القوسي، مما يحسن سلامة التبديل، ويقلل احتياجات الصيانة، ويعزز الاستقرار التشغيلي في أنظمة الجهد المتوسط.
س 4: هل يمكن أن تعمل مع صمامات الحماية؟
ج: نعم، يتم دمجه عادةً مع صمامات الجهد العالي لتوفير حماية من الدائرة القصيرة وتحسين تنسيق النظام في شبكات التوزيع.
س 5: هل هذا الجهاز مناسب لعمليات التبديل المتكررة؟
ج: نعم، إنه مصمم لسيناريوهات التشغيل المتكررة في أنظمة الطاقة الصناعية وأنظمة الطاقة، مما يضمن أداء ميكانيكي وكهربائي مستقر على مدار الاستخدام طويل المدى.
