يعتمد التوزيع الموثوق للجهد المتوسط على التبديل الآمن والإدارة الفعالة لوحدة التغذية والمعدات الخارجية التي يمكن الاعتماد عليها.قوة أنقيانغيزود24مفتاح كسر الحمل SF6 المثبت على عمود كيلو فولت، مصمم لشبكات توزيع الطاقة العلوية التي تتطلب تبديلًا موثوقًا للحمل، وتشغيلًا مرنًا، وتكاملًا عمليًا مع أنظمة التشغيل الآلي للتوزيع. إن فهم مبدأ التشغيل والمواصفات الفنية ومتطلبات التثبيت يساعد المرافق والمشغلين الصناعيين والمقاولين الكهربائيين على اتخاذ قرارات شراء مستنيرة.

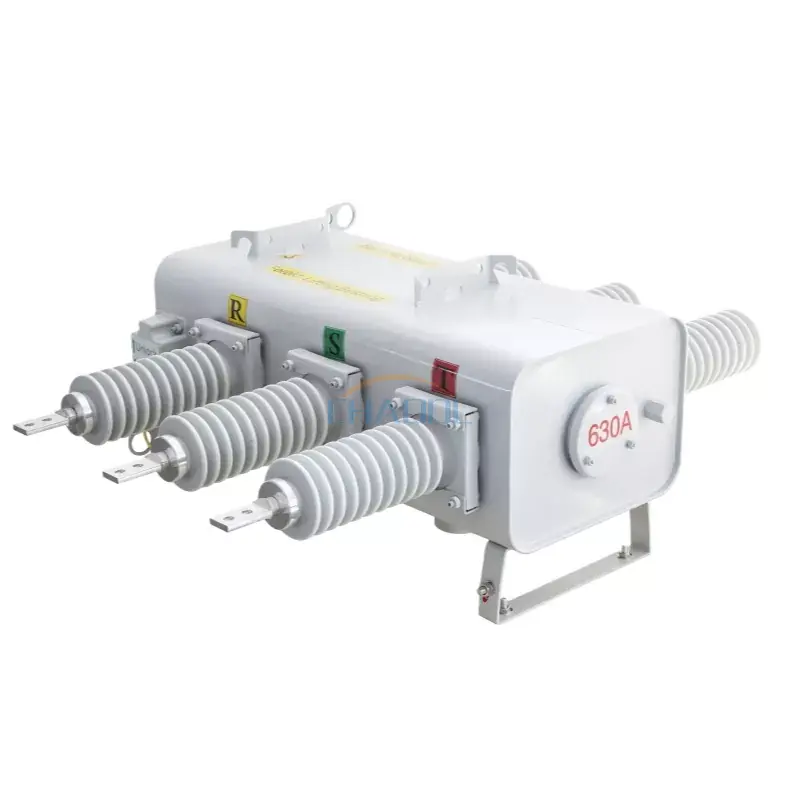

إن مفتاح فصل الحمل SF6 المثبت على عمود 24 كيلو فولت هو جهاز تحويل خارجي متوسط الجهد يستخدم غاز سداسي فلوريد الكبريت (SF6) للعزل وإطفاء القوس الكهربائي. يتم تركيبه على عمود المرافق، فهو يساعد المشغلين على التحكم في تيار الحمل، وتقسيم وحدات التغذية العلوية إلى أقسام يمكن التحكم فيها، ودعم عمليات التبديل المخطط لها. تم إدراج سلسلة Anqiang Power FLW34-24 مع تيار مقدر 630A، وخيارات الجهد الكهربي 11kV، 24kV، و33kV، وخيارات التشغيل اليدوية والكهربائية وعن بعد. يشرح هذا الدليل مبدأ العمل والمعلمات الفنية الرئيسية والتطبيقات ومعايير الاختيار واعتبارات الصيانة لمشاريع شبكات التوزيع.
إن مفتاح فصل التحميل SF6 المثبت على عمود 24 كيلو فولت هو جهاز تحويل خارجي يستخدم في شبكات التوزيع العلوية ذات الجهد المتوسط. والغرض الأساسي منه هو إنشاء ومقاطعة تيارات الحمل المحددة في ظل ظروف التشغيل المقدرة. من خلال تمكين التبديل المتحكم فيه في نقاط محددة على طول وحدة التغذية، فإنه يساعد المرافق على إدارة توزيع الطاقة وعزل الأقسام للأغراض التشغيلية.
يصف المصطلح ثلاث خصائص مهمة:
منتج Anqiang Power FLW34-24 مدرج في خيارات الجهد المقدر 11kV، 24kV، و33kV، مع تيار مقنن يبلغ 630A. يجب تحديد التكوين المناسب وفقًا للمتطلبات الكهربائية للشبكة وتقييمات المنتج المؤكدة من قبل الشركة المصنعة.
على عكس أداة الفصل البسيطة، تم تصميم مفتاح فصل الحمل لمقاطعة تيار الحمل المحدد. ومع ذلك، لا ينبغي معاملته تلقائيًا على أنه قاطع دائرة قادر على مقاطعة كل تيار دائرة قصر. يجب توفير الحماية المطلوبة من الأخطاء من خلال نظام حماية منسق ومعدات مناسبة.
يجمع مبدأ التشغيل بين حركة التلامس الميكانيكية والعزل الكهربائي وخصائص إطفاء القوس لغاز SF6. عندما تنفصل نقاط الاتصال أثناء حمل التيار، قد يتشكل قوس كهربائي بينها. تم تصميم غرفة التبديل للتحكم في هذا القوس وإطفائه في ظل ظروف التشغيل المحددة للجهاز.
عندما يكون المفتاح مغلقًا، توفر جهات الاتصال الموصلة له المسار الحالي المقصود. تتدفق الكهرباء عبر دائرة التوزيع العلوية إلى المحولات النهائية أو المنشآت الصناعية أو المباني التجارية أو غيرها من الأحمال المتصلة.
عندما تكون هناك حاجة إلى عملية تبديل معتمدة، تقوم آلية التشغيل بتحريك جهات الاتصال. يساعد نظام المقاطعة القائم على SF6 على إطفاء القوس الناتج أثناء فصل الاتصال، بشرط أن تظل الظروف الحالية وظروف التبديل ضمن القدرة المقدرة للمعدات.
يمكن للمشغلين استخدام المحولات ذات الموقع الاستراتيجي لتقسيم وحدة تغذية التوزيع إلى أقسام. يدعم هذا الترتيب الصيانة المخططة، ونقل الأحمال، وعزل أقسام الشبكة المعينة. يعتمد عزل الخطأ الفعلي على نظام الحماية، واكتشاف الأخطاء، وتسلسل التبديل، والتنسيق مع الأجهزة الأولية والنهائية.
اعتمادًا على التكوين المحدد، يمكن أن يدعم المفتاح التشغيل اليدوي أو الكهربائي أو عن بعد. عند تضمين وحدات التحكم وواجهات الاتصال المتوافقة، يمكن أيضًا أن تشكل جزءًا من نظام أتمتة التوزيع.
للحصول على خيارات إضافية للمعدات، يمكن للمشترين استكشاف مجموعة منتجات مفاتيح الحمل ذات الجهد المتوسط من Anqiang Power ومقارنة ترتيبات التبديل المختلفة قبل الانتهاء من مواصفات المشروع.
تحدد المعلمات الفنية ما إذا كان المحول مناسبًا لشبكة معينة. يلخص الجدول التالي المواصفات الرئيسية المنشورة لمنتج Anqiang Power FLW34-24/630-20. يجب التحقق من القيم مقابل ورقة البيانات الحالية والتكوين المعتمد قبل الشراء.
| المعلمة | المواصفات المنشورة | اعتبارات الاختيار |
|---|---|---|
| نموذج المنتج | FLW34-24 / FLW34-24/630-20 | قم بتأكيد تعيين النموذج الدقيق في عرض الأسعار وورقة البيانات. |
| خيارات الجهد المقنن | 11 كيلو فولت، 24 كيلو فولت، 33 كيلو فولت | مطابقة الإصدار المحدد لجهد الشبكة ومتطلبات العزل. |
| التصنيف الحالي | 630 أ | التحقق من الحمل المستمر الحالي وظروف التشغيل المتوقعة. |
| التردد المقدر | 50/60 هرتز مذكور في صفحة المنتج | قم بتأكيد التردد المطبق للتكوين المطلوب. |
| ذروة تحمل التيار | 50 كيلو أمبير | التحقق من أساس الاختبار ومدته والتنسيق مع مستويات خطأ النظام. |
| تصنيفها لفترة قصيرة تحمل التيار | 20/4 كيلو أمبير/ثانية كما هو مدرج | طلب توضيح للتدوين ومدته المعمول بها. |
| تصنيف شحن الكابل وكسر التيار | 25 أ | تأكد من الملاءمة لمهمة تبديل الكابل المحددة. |
| شحن الخط المقنن وكسر التيار | 16 أ | تحقق من تطبيق تبديل الخطوط العلوية المقصود. |
| عملية ميكانيكية | 6000 عملية مدرجة | التحقق من شروط الاختبار وجدول الصيانة. |
| معدل تسرب الغاز النسبي | لا يزيد عن 1% سنويا، كما هو مذكور | تأكيد المعيار المطبق وطريقة القياس. |
| حماية الضميمة والتحكم | IP44 المدرجة | تقييم التعرض ووضع الخزانة واحتياجات حماية البيئة الإضافية. |
ملاحظة مهمة للمواصفات:تحتوي قائمة المعلمات المنشورة على إدخالات مختصرة أو غامضة، بما في ذلك تدوين التردد وترميز التيار القصير. لا ينبغي تفسير هذه القيم على أنها نتائج اختبار تم التحقق منها دون تأكيد من شركة Anqiang Power. على وجه الخصوص، فإن تصنيف ذروة الصمود ليس هو نفس تصنيف قدرة كسر الدائرة القصيرة.
للحصول على وثائق المشروع، اطلب أيضًا تقارير اختبار النوع المعمول بها، ومستويات العزل، وتفاصيل آلية التشغيل، وجهد التحكم، وترتيب الأطراف، ورسومات التثبيت. تساعد هذه المستندات المهندسين على تقييم مجموعة التبديل الكاملة بدلاً من الاعتماد على تصنيف رئيسي واحد.
عند تصميمه وصيانته بشكل صحيح، يوفر مفتاح فصل الحمل SF6 العديد من المزايا العملية لأنظمة التوزيع العلوية.
يضع البناء المثبت على عمود تبديل المعدات مباشرة على هيكل التوزيع. يمكن أن يؤدي ذلك إلى تقليل الحاجة إلى مساحة إضافية على مستوى الأرض ودعم تخطيطات وحدة التغذية حيث تكون الغرفة الكهربائية الداخلية المخصصة غير عملية.
يتمتع SF6 بخصائص عازلة قوية ويستخدم على نطاق واسع في المعدات الكهربائية ذات الجهد العالي. ومن خلال غرفة التبديل المصممة بشكل صحيح، فإنه يدعم أداء العزل والتبريد القوسي. تعتمد قدرة التبديل الفعلية على تصميم جهة الاتصال وحالة الغاز وآلية التشغيل والواجب المقدر.
يمكن للخيارات اليدوية والآلية وخيارات التحكم عن بعد أن تخدم متطلبات تشغيلية مختلفة. قد يؤدي التبديل عن بعد إلى تقليل الحاجة إلى الزيارات الميدانية أثناء إعادة تشكيل الشبكة الروتينية، بشرط تنفيذ نظام التحكم والبنية التحتية للاتصالات بشكل صحيح.
عند دمجه مع وحدات التحكم والأنظمة الإشرافية المتوافقة، يمكن أن يساهم المحول المثبت على عمود في إدارة وحدة التغذية تلقائيًا. يجب على المهندسين التأكد من بروتوكولات الاتصال ومتطلبات الطاقة المساعدة ومنطق التحكم وترتيبات التشابك قبل الطلب.
يمكن لغرفة التبديل المغلقة أن تحد من تعرض المكونات الداخلية للتلوث الخارجي. ومع ذلك، فإن انخفاض متطلبات الصيانة الروتينية لا يعني التشغيل بدون صيانة. لا تزال الروابط الميكانيكية ودوائر التحكم ومكونات العزل والمعلمات المتعلقة بالغاز بحاجة إلى الفحص وفقًا لتعليمات الشركة المصنعة.
أحد الاعتبارات الأخرى هو المسؤولية البيئية. يعد SF6 أحد الغازات الدفيئة القوية، لذلك يجب على مالكي المعدات تنفيذ إجراءات منع التسرب، واستعادة الغاز، والتعامل المتوافق مع نهاية العمر الافتراضي. اعتمادًا على اللوائح المحلية وأهداف استدامة المشروع، قد تتطلب تقنيات العزل البديلة أيضًا التقييم.
يعد مفتاح فصل الحمل SF6 المثبت على عمود 24 كيلو فولت مناسبًا لتطبيقات التوزيع الخارجية عندما تتطابق تقييماته الكهربائية والمواصفات البيئية مع التثبيت.
تعتمد ملاءمة التطبيق على أكثر من الجهد الاسمي. يجب تقييم مستويات الدائرة القصيرة، وواجبات التبديل، ودرجة الحرارة المحيطة، والارتفاع، وشدة التلوث، وتحميل الرياح، وقوة التركيب، ووظائف التحكم المطلوبة.
يجب على فرق المشتريات تقييم بيئة التشغيل الكاملة بدلاً من اختيار جهاز يعتمد على الجهد والتيار فقط. يمكن أن تؤدي المراجعة المنظمة إلى تقليل الفجوات في المواصفات وتجنب التغييرات المكلفة أثناء التثبيت.
يجب على المشترين الذين يقومون بمقارنة معدات التبديل أن يفهموا أيضًا الفرق بين مفتاح التحميل وقاطع الدائرة الكهربائية. يتعامل مفتاح الحمل مع واجبات التبديل العادية المحددة، في حين تم تصميم قاطع الدائرة ذو التصنيف المناسب لمقاطعة تيارات الأعطال ضمن قدرة القطع المعلنة. يحدد تصميم حماية النظام الأجهزة المطلوبة وكيفية عملها معًا.
يعد التثبيت الصحيح أمرًا ضروريًا للتشغيل الآمن لمعدات الجهد المتوسط الخارجية. يجب أن يتم إجراء التركيب والتشغيل بواسطة موظفين كهربائيين مؤهلين بموجب إجراءات معتمدة، مع عزل الدائرة ووضع جميع ضوابط السلامة ذات الصلة في مكانها الصحيح.
يجب أن تتبع فترات الصيانة تعليمات الشركة المصنعة واللوائح الكهربائية المعمول بها وبيئة التشغيل الفعلية. قد يلزم زيادة تكرار الفحص في الأماكن التي تتعرض فيها المعدات لطقس قاس أو تلوث شديد أو تبديل متكرر أو ظروف تشغيل غير طبيعية.
يجب أن يتم التعامل مع SF6 بواسطة أفراد مدربين باستخدام المعدات والإجراءات المناسبة. لا تقم مطلقًا بتنفيس الغاز عمدًا كطريقة للصيانة الروتينية. اتبع المتطلبات البيئية المعمول بها للكشف عن التسرب واستعادته وتخزينه والتخلص منه.
وتتمثل مهمتها الرئيسية في إنشاء ومقاطعة تيارات الحمل المحددة في شبكة توزيع خارجية ذات جهد متوسط. كما أنه يدعم تقسيم وحدة التغذية وعمليات التبديل التي يتم التحكم فيها. يجب توفير الحماية من الأخطاء من خلال نظام حماية منسق بشكل مناسب.
تسرد معلومات المنتج المنشورة تيارًا مقننًا يبلغ 630 أمبير. يجب على المشترين تأكيد التكوين الدقيق المطلوب وتقييماته الفنية المطبقة قبل الشراء.
نعم، يتم دعم التشغيل عن بعد كخيار لتكوين المنتج. يجب التأكد من وحدة التحكم المطلوبة وإمدادات الطاقة المساعدة وواجهات الاتصال وتوافق الأتمتة للمشروع.
لا. تم تصميم مفتاح فصل الحمل لمقاطعة تيارات الحمل المحددة، في حين تم تصميم قاطع الدائرة لمقاطعة تيارات الأعطال ضمن قدرة القطع المقدرة. يعتمد الترتيب الصحيح للمعدات على دراسة حماية الشبكة والمعايير المعمول بها.
تسرد Anqiang Power خيارات الجهد المقدر 11 كيلو فولت، 24 كيلو فولت، و33 كيلو فولت. يجب التحقق من التكوين المتوفر ومتطلبات العزل وتفاصيل الأبعاد مع الشركة المصنعة.
نعم. على الرغم من أن غرفة الغاز المغلقة يمكن أن تقلل من التعرض للتلوث الخارجي، إلا أن عمليات التفتيش الدورية تظل ضرورية. يجب أن تشمل الصيانة آلية التشغيل ومكونات العزل ونظام التحكم وحالة الغاز كما هو محدد من قبل الشركة المصنعة.
توفير جهد النظام والتيار المقنن والتردد وبيئة التثبيت ووضع التشغيل المطلوب وجهد التحكم والكمية والمعايير المطبقة وموقع المشروع. يمكن أن تساعد المخططات أحادية الخط ومتطلبات التركيب وأي ظروف بيئية خاصة المورد على تأكيد التكوين المناسب.
يمكن لمفتاح فصل الحمل SF6 المثبت على عمود 24 كيلو فولت أن يلعب دورًا مهمًا في التوزيع الحديث للجهد المتوسط من خلال تمكين تبديل الحمل المتحكم فيه، ودعم تقسيم وحدة التغذية، وتوفير خيارات للتشغيل المحلي أو عن بعد. تعتمد فعاليتها على الاختيار الكهربائي الصحيح، والحماية المنسقة من الأعطال، والتركيب المناسب، والصيانة المسؤولة على المدى الطويل.
تقدم Anqiang Power سلسلة FLW34-24 لمشاريع التوزيع التي تتطلب معدات تحويل مثبتة على عمود، مع مواصفات التيار المقنن المنشورة 630A وخيارات الجهد المتعددة. قبل تقديم الطلب، تأكد من ورقة البيانات الفنية وتكوين التشغيل والملاءمة البيئية ووثائق الاختبار ذات الصلة. إذا كنت تخطط لترقية المرافق، أو مشروع توزيع صناعي، أو تثبيت أتمتة التوزيع، فراجع تفاصيل المنتج واتصل بنالمناقشة متطلبات الجهد الكهربي والمواصفات الفنية واحتياجات التخصيص مع فريق Anqiang Power.
