مفتاح فصل الجهد العالي الداخلي

Model:GN19-12

Anqiang Power هي شركة مصنعة صينية لمفتاح فصل الجهد العالي الداخلي. مفتاح فصل الجهد العالي هذا هو نوع داخلي، يستخدم بشكل أساسي في أنظمة الطاقة بجهد مقدر 12KV وتردد AC 50 هرتز أو أقل، لتحويل التيار تحت الجهد ولكن بدون تحميل.

إرسال استفسار

وصف المنتج

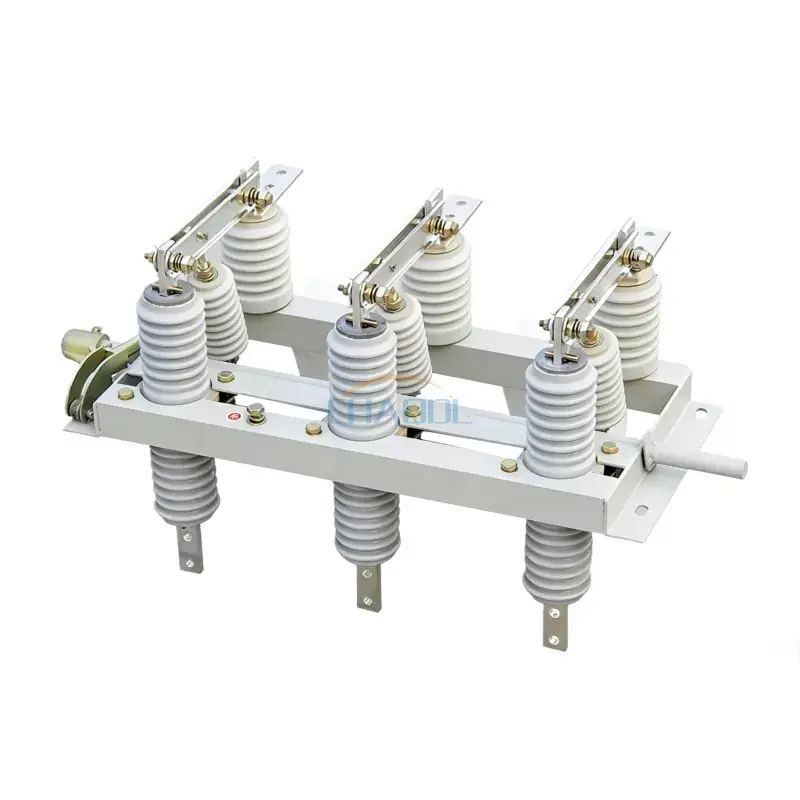

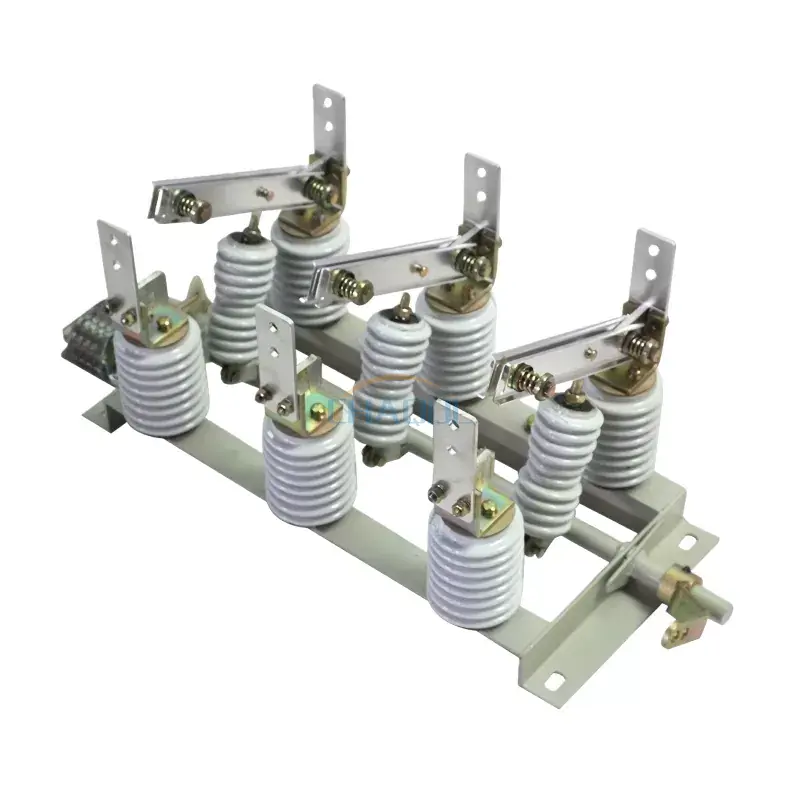

مفتاح فصل الجهد العالي الداخلي الخاص بـ Anqiang Power هو نوع ثلاثي الأقطاب، يتكون من إطار أساسي، عمود دوار، قضيب توصيل، عوازل أعمدة خزفية، شفرات مفاتيح، وكتل طرفية. يتم تثبيت العمود الدوار على الإطار الأساسي، مع ثلاثة أزواج من الرافعات الملحومة في الأعلى. ترتبط هذه الرافعات بشفرات المفاتيح عبر قضبان التوصيل والعوازل الخزفية. يمتد عمود الدوران من الإطار الأساسي، ويمكن توصيل أي قسم منه بآلية التشغيل. إن GN19-12W هو نوع مقاوم للتلوث؛ GN19-12G هو نوع عالي الارتفاع؛ يشتمل GN19-12X على مؤشر جهد مباشر مدمج؛ و GN19-12ST عبارة عن مفتاح قطع اتصال من النوع المزدوج.

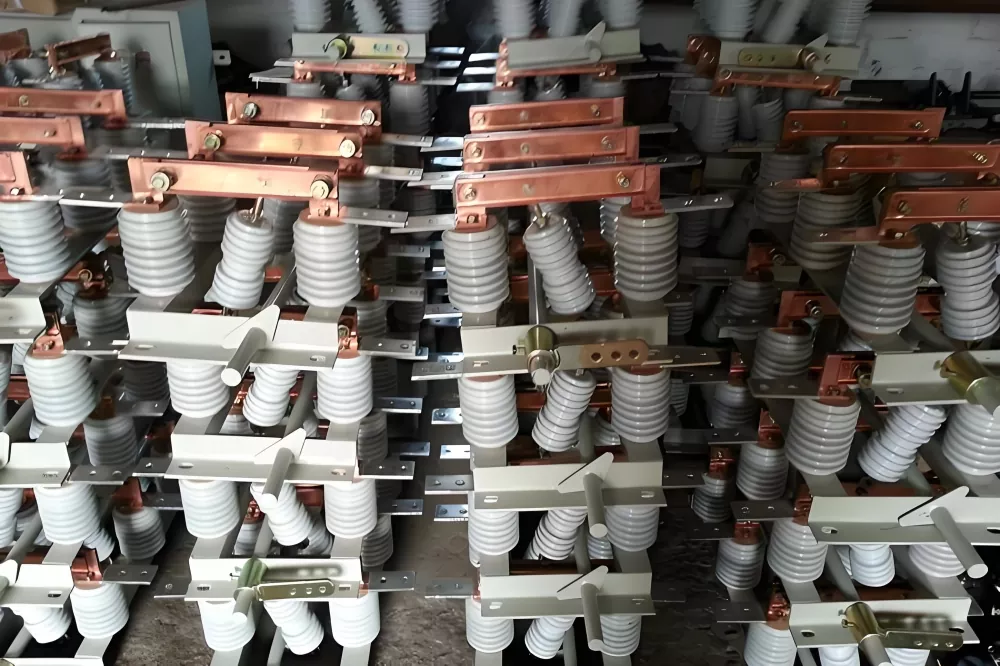

صور المنتج

Indoor High Voltage Disconnect Switch

المعلمات التقنية

الموديل والمواصفات	الجهد المقنن	التصنيف الحالي	تصنيفها لفترة قصيرة تحمل التيار	الذروة المقدرة تحمل التيار
GN19-12/400-12.5	12 كيلو فولت	400 أ	12.5 كيلو فولت	31.5 كيلو أمبير
GN19-12/630-20	12 كيلو فولت	630 أ	20 كيلو فولت	50 كيلو أمبير
GN19-12/1000-31.5	12 كيلو فولت	1000 أ	31.5 كيلو فولت	80 كيلو أمبير
GN19-12/1250-31.5	12 كيلو فولت	1250 أ	31.5 كيلو فولت	80 كيلو أمبير
GN19-12C/400-12.5	12 كيلو فولت	400 أ	12.5 كيلو فولت	31.5 كيلو أمبير
GN19-12C/630-20	12 كيلو فولت	630 أ	20 كيلو فولت	50 كيلو أمبير
GN19-12C/1000-31.5	12 كيلو فولت	1000 أ	31.5 كيلو فولت	80 كيلو أمبير
GN19-12C/1250-31.5	12 كيلو فولت	1250 أ	31.5 كيلو فولت	80 كيلو أمبير

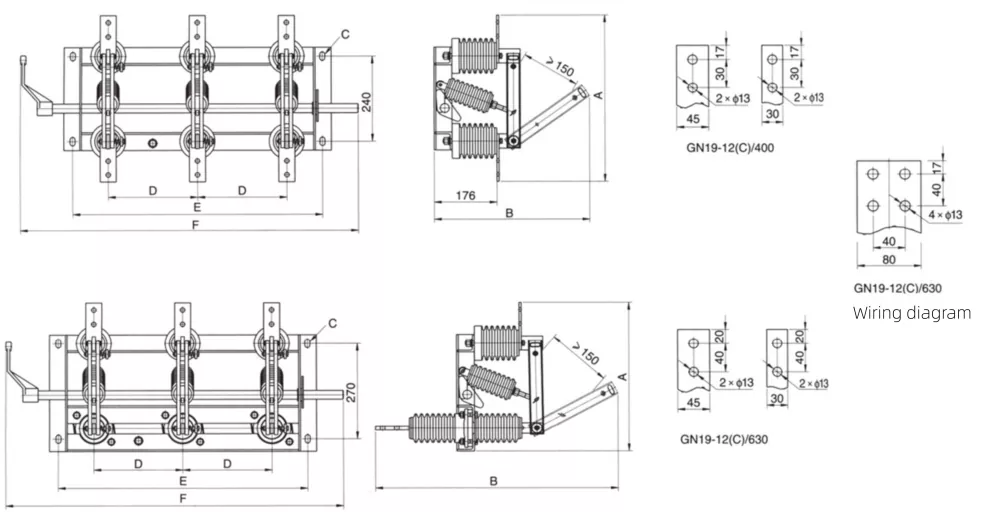

مخطط أبعاد المنتج

Indoor High Voltage Disconnect Switch

الموديل والمواصفات	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28
