كيف يمكن لمحول التيار الأساسي تحسين الدقة والسلامة والكفاءة في أنظمة توزيع الطاقة

ملخص المقال: A من خلال المحولات الحالية الأساسيةيوفر طريقة عملية لقياس تيار التيار المتردد ودعم حماية الدائرة دون توصيل أدوات القياس مباشرة بالموصلات ذات التيار العالي.قوة أنقيانغتطور سلسلة LMZC-10 لتطبيقات توزيع الطاقة، بما في ذلك المفاتيح الكهربائية ذات الجهد المتوسط، ولوحات القياس، وRMU، وGIS، والمحطات الفرعية المدمجة، وأنظمة الطاقة الصناعية. مع قلب فولاذي من السيليكون الحلقي، والملف الثانوي النحاسي، وعزل راتنجات الإيبوكسي، والبنية المدمجة، تم تصميم هذا المحول لأخذ عينات تيار مستقرة وتشغيل موثوق به على المدى الطويل.

جدول المحتويات

1. ما هو من خلال المحولات الحالية الأساسية؟
2. كيف يعمل المحول الحالي من خلال الأساسية؟
3. ما هو التصميم الهيكلي؟
4. ما هي المعلمات التقنية الأكثر أهمية؟
5. أين يتم استخدام محول التيار الأساسي؟
6. ما هي مزايا الأداء الرئيسية؟
7. كيف يجب عليك اختيار النموذج الصحيح؟
8. ما هي ممارسات التثبيت التي ينبغي اتباعها؟
9. الأسئلة المتداولة
10. خاتمة

ما هو من خلال المحولات الحالية الأساسية؟

A من خلال محول التيار الأساسي هو محول أدوات كهربائية مصمم لتحويل تيار أولي مرتفع إلى تيار ثانوي قياسي أقل يمكن استخدامه بأمان عن طريق أدوات القياس والعدادات ومرحلات الحماية. بدلاً من توصيل دائرة القياس مباشرة بموصل التيار العالي، يمر الكابل الأساسي أو شريط التوصيل عبر قلب المحول.

تم تصميم سلسلة LMZC-10 من Anqiang Power لأنظمة طاقة التيار المتردد بجهد تشغيل أقل من 35 كيلو فولت. يمكن تهيئتها للتطبيقات التي تتضمن مستويات جهد مثل 10 كيلو فولت، 24 كيلو فولت، و35 كيلو فولت وفقًا لمتطلبات المشروع. هيكلها مناسب للتطبيقات التي يكون فيها أخذ العينات الحالية والقياس وحماية التتابع أمرًا ضروريًا.

على عكس المحول التقليدي الذي قد يكون له ملف أولي مخصص، يستخدم التصميم من خلال القلب الموصل الذي يمر عبر القلب باعتباره المنعطف الأساسي. يمكن أن يوفر هذا البناء حلاً مدمجًا لمعدات التوزيع الكهربائية مع تبسيط التكامل في الأنظمة المناسبة.

كيف يعمل المحول الحالي من خلال الأساسية؟

يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا حول الموصل. يمر التدفق المغناطيسي عبر قلب المحول ويحدث تيارًا متناسبًا في الملف الثانوي.

عادةً ما يتم توحيد التيار الثانوي الناتج للاتصال بمعدات القياس أو الحماية. بالنسبة إلى LMZC-10، تتضمن الخيارات الحالية الثانوية 5A و1A، اعتمادًا على التكوين المحدد.

ويمكن تلخيص عملية التشغيل الأساسية على النحو التالي:

1. يحمل الكابل الأساسي أو شريط التوصيل تيار النظام.
2. يمر الموصل الأساسي عبر النواة المغناطيسية.
3. يخلق التيار المتردد تدفقًا مغناطيسيًا داخل القلب.
4. يستجيب اللف الثانوي للتدفق المغناطيسي.
5. يتم تسليم تيار ثانوي مخفض إلى دائرة القياس أو الحماية.
6. تستخدم الأجهزة المتصلة الإشارة لأغراض المراقبة أو القياس أو وظائف الحماية.

يفصل هذا الترتيب دائرة القياس عن موصل الطاقة الأساسي، مما يجعل مراقبة التيار أكثر عملية في العديد من تطبيقات التوزيع.

ما هو التصميم الهيكلي؟

يؤثر بناء المحولات بشكل مباشر على استقرار القياس وأداء العزل والمقاومة البيئية وعمر الخدمة. يستخدم LMZC-10 قلبًا فولاذيًا حلقيًا من السيليكون مدمجًا مع عزل صب راتنجات الإيبوكسي.

الدائرة الأساسية والمغناطيسية

يوفر قلب السيليكون الفولاذي الحلقي المسار المغناطيسي المطلوب للحث الكهرومغناطيسي. تساعد الدائرة المغناطيسية المصممة بشكل صحيح في الحفاظ على خصائص تحويل التيار المستقرة وتدعم أداء القياس الموثوق.

موصل الابتدائي

يعمل الموصل الأساسي الذي يمر عبر النواة كملف أساسي بدورة واحدة. يسمح هذا الترتيب للمحول بقياس التيار المتدفق عبر كابل أو شريط توصيل موجود دون الحاجة إلى ملف أولي تقليدي متعدد الدورات.

اللف الثانوي

يستخدم اللف الثانوي سلكًا نحاسيًا عالي الموصلية لإنتاج تيار خرج ثابت للعدادات المتصلة وأجهزة الحماية. يجب توصيل الدائرة الثانوية والتعامل معها بشكل صحيح وفقًا لتصميم المعدات وإجراءات السلامة الكهربائية المعمول بها.

العزل والإسكان

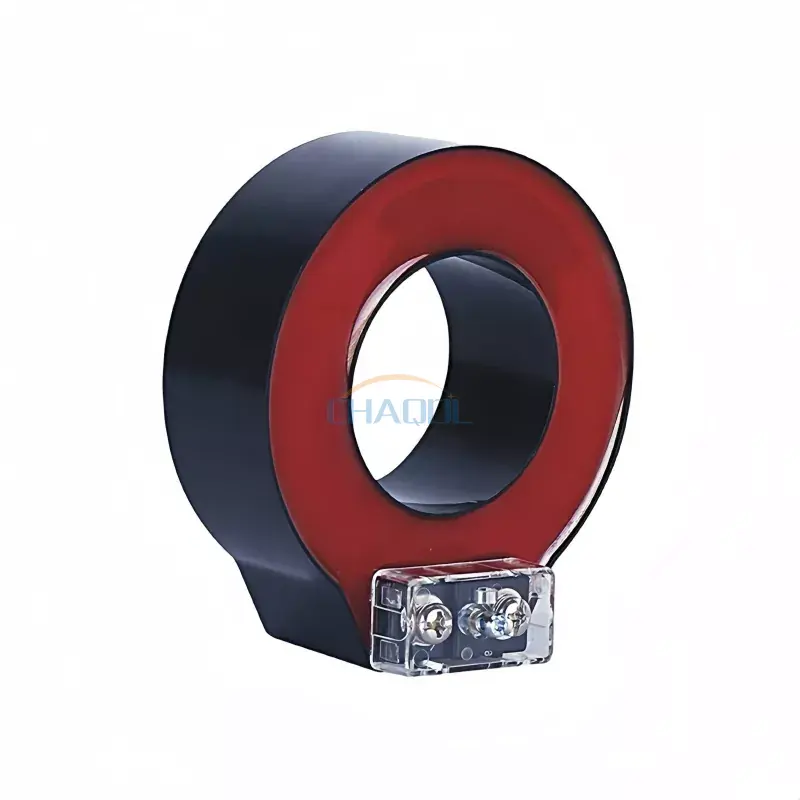

يستخدم المنتج عزل راتنجات الايبوكسي وغطاء ABS مقاوم للهب. تم أيضًا تصميم غطاء طرفي شفاف ومحكم الغلق لتحسين الرؤية حول منطقة الاتصال مع دعم الأسلاك وأعمال الصيانة الأكثر أمانًا.

ما هي المعلمات التقنية الأكثر أهمية؟

يتطلب اختيار محول التيار أكثر من مجرد مطابقة التيار الاسمي. يجب على المهندسين تقييم النظام الكهربائي والغرض من القياس وأبعاد التثبيت ومتطلبات الدقة ومتطلبات الحماية معًا.

وينبغي أيضًا النظر بعناية في فئة الدقة والعبء المقدر. قد تتطلب التطبيقات المختلفة محول تيار قياس، أو محول تيار وقائي، أو تكوين مزدوج الملف. يجب أن يكون نطاق التيار الأساسي المطلوب مطابقًا لظروف التشغيل الفعلية بدلاً من تحديده فقط من الحد الأقصى للتيار الممكن.

أين يتم استخدام محول التيار الأساسي؟

إن الهيكل المدمج والترتيب المباشر للموصل من خلال النواة يجعل هذا النوع من المحولات مناسبًا لمجموعة من تطبيقات القياس والحماية الكهربائية.

• خزائن توزيع الطاقة:يدعم القياس والمراقبة الحالية داخل معدات التوزيع.
• لوحات القياس:يوفر الإشارات الحالية لأنظمة القياس الكهربائية.
• مفاتيح الجهد المتوسط:يمكن دمجها في تكوينات GIS، وRMU، ومجموعة المفاتيح الكهربائية المناسبة.
• المحطات الفرعية:يدعم وظائف حماية أخذ العينات والتتابع الحالية.
• الأتمتة الصناعية:يتيح المراقبة الكهربائية داخل أنظمة التحكم في الطاقة الصناعية.
• أنظمة الطاقة المتجددة:يمكن أن يدعم المراقبة الحالية حيث يتوافق التصميم الكهربائي ومواصفات المحولات.
• مشاريع التحديث:يمكن للتكوين المناسب للانقسام الأساسي أن يبسط عملية التثبيت حول الموصلات الموجودة حيث يسمح تصميم النظام بذلك.

بالنسبة لأعمال التعديل التحديثي، يجب تقييم ظروف التثبيت قبل الاختيار. يجب أن تتوافق النافذة الأساسية وحجم الموصل والتيار المقنن ومتطلبات العزل ومساحة التثبيت المتاحة مع النظام الفعلي.

ما هي مزايا الأداء الرئيسية؟

التكامل المدمج

يسمح الهيكل الدائري للموصل الأساسي بالمرور عبر القلب، مما يؤدي إلى إنشاء ترتيب قياس مدمج للخزانات الكهربائية والمفاتيح الكهربائية.

قياس التيار المستقر

تم تصميم قلب السيليكون الفولاذي الحلقي والملف الثانوي النحاسي لتوفير خصائص تحويل تيار مستقرة لتطبيقات القياس والحماية.

حماية العزل

يوفر صب راتنجات الايبوكسي العزل الكهربائي ويساهم في مقاومة الرطوبة والغبار والضغوط البيئية الميكانيكية.

تطبيق مرن

يمكن تكوين السلسلة لنطاقات تيار أساسية مختلفة ومتطلبات الدقة. ولذلك يمكن أن يعتمد اختيار المنتج على ما إذا كان التطبيق يركز على القياس أو الحماية أو الوظائف المدمجة.

تقليل تعقيد التثبيت

حيثما يسمح تكوين المحولات وظروف النظام المعمول بها بذلك، يمكن أن يؤدي الترتيب من خلال النواة أو النواة المنقسمة إلى تقليل العمل المطلوب لدمج القياس الحالي في البنية التحتية الكهربائية الحالية.

كيف يجب عليك اختيار النموذج الصحيح؟

تبدأ عملية الاختيار الموثوقة بالنظام الكهربائي بدلاً من المظهر المادي للمحول. قبل تقديم الطلب، يجب على المهندسين وفرق الشراء التأكد من المعلومات التالية:

1. التيار الأساسي:تحديد تيار التشغيل المقدر والمتوقع للموصل.
2. جهد النظام:تأكد من أن المحول مناسب لمستوى الجهد المقصود.
3. تكرار:تحقق مما إذا كان التطبيق يستخدم عملية 50 هرتز أو 60 هرتز.
4. الإخراج الثانوي:حدد 1A أو 5A وفقًا للعداد المتصل أو المرحل أو معدات المراقبة.
5. فئة الدقة:حدد متطلبات الدقة وفقًا لما إذا كان المحول يستخدم للقياس أو القياس أو الحماية.
6. حرج:تحقق من تصنيف VA المطلوب للدائرة الثانوية.
7. النافذة الأساسية:تأكد من أن الكابل الأساسي أو شريط التوصيل يمكن أن يمر فعليًا عبر المركز.
8. بيئة التثبيت:تأكد من الظروف الداخلية والخارجية، ودرجة الحرارة، والرطوبة، والتلوث، وحماية الضميمة المتاحة.

بالنسبة للمشاريع الكهربائية الأكبر حجمًا، يجب مراجعة هذه المعلمات جنبًا إلى جنب مع تصميم الحماية والقياس الكامل. يساعد محول التيار المحدد بشكل صحيح على منع عدم التوافق بين المحول ومعدات المراقبة النهائية.

ما هي ممارسات التثبيت التي ينبغي اتباعها؟

يعد التثبيت الصحيح أمرًا ضروريًا لكل من السلامة الكهربائية وأداء القياس. يجب أن يمر الموصل الأساسي عبر مركز القلب كما هو محدد في تصميم المنتج، مما يساعد في الحفاظ على توزيع التدفق المغناطيسي المقصود.

• تأكد من تصنيف المحول قبل التثبيت.
• تأكد من أن الموصل الأساسي يتناسب بشكل صحيح من خلال النافذة الأساسية.
• حافظ على وضع الموصل بشكل مناسب داخل القلب.
• تأكد من توصيل المحطات الثانوية بشكل صحيح.
• اتبع المتطلبات المطبقة للتأريض الثانوي.
• لا تقم بتشغيل دائرة ثانوية لمحول التيار في حالة دائرة مفتوحة غير آمنة.
• استخدم أجهزة التركيب المعزولة المناسبة عند الحاجة.
• فحص المحطات والعوازل أثناء الصيانة المجدولة.

يجب دائمًا إجراء التركيبات الكهربائية بواسطة موظفين مؤهلين وفقًا للوائح المحلية المعمول بها ورسومات النظام وتعليمات الشركة المصنعة.

الأسئلة المتداولة

ما هو الغرض الأساسي من محولات التيار الأساسية؟

الغرض الأساسي منه هو تحويل تيار التيار المتردد العالي إلى تيار ثانوي أقل يمكن استخدامه للقياس والقياس والمراقبة وحماية التتابع.

ما هي الخيارات الحالية الثانوية المتاحة لـ LMZC-10؟

تسرد معلومات المنتج LMZC-10 خيارات التيار الثانوي 1A و5A. ويعتمد الخيار المناسب على متطلبات أجهزة القياس أو الحماية المتصلة.

ما هو نطاق الجهد الذي تم تصميم المحول من أجله؟

تم تصميم LMZC-10 لأنظمة طاقة التيار المتردد بجهود تشغيل أقل من 35 كيلو فولت، مع إمكانية التخصيص لتطبيقات مثل 10 كيلو فولت، و24 كيلو فولت، و35 كيلو فولت وفقًا لمتطلبات المشروع.

هل يمكن استخدام التصميم الشامل للتطبيقات التحديثية؟

نعم. يمكن أن يكون التكوين المناسب من خلال النواة أو النواة المنقسمة مفيدًا لمشاريع التحديث والصيانة لأن الموصل الأساسي يمكن أن يمر عبر المحول دون الحاجة إلى ملف أولي مخصص تقليدي. تعتمد جدوى التثبيت الفعلي على تكوين النظام المحدد.

ما هي المواد المستخدمة في بناء LMZC-10؟

يستخدم المحول نواة فولاذية حلقية من السيليكون، ولف ثانوي من النحاس عالي التوصيل، وعزل صب راتنجات الإيبوكسي، وغطاء ABS مقاوم للهب.

هل المنتج مناسب للتركيب الخارجي؟

تصف معلومات المنتج المشار إليها بشكل أساسي التطبيقات الداخلية. ولذلك يجب تقييم الاستخدام الخارجي وفقًا للسياج والظروف البيئية ومتطلبات العزل والتكوين الخاص بالمشروع.

خاتمة

يوفر محول التيار الأساسي طريقة عملية لقياس التيار وحمايته في أنظمة توزيع الطاقة باستخدام الكابل الأساسي أو شريط التوصيل كموصل أساسي عبر القلب المغناطيسي. بالنسبة للتطبيقات التي تتضمن المفاتيح الكهربائية وخزائن التوزيع ولوحات القياس والمحطات الفرعية وأنظمة الطاقة الصناعية، تعد المطابقة الدقيقة للتيار الأساسي والجهد والتردد والمخرج الثانوي والدقة والعبء وأبعاد التثبيت أمرًا ضروريًا.

يجمع LMZC-10 من Anqiang Power بين قلب فولاذي من السيليكون الحلقي، ولف ثانوي من النحاس، وعزل راتنجات الإيبوكسي، وغطاء مدمج للتطبيقات التي تتطلب أخذ عينات وحماية يمكن الاعتماد عليها للتيار. إذا كنت تقوم باختيار محول تيار لتركيب جديد، أو مشروع تحديثي، أو نظام توزيع طاقة مخصص، فراجع مواصفات محول التيار الأساسي واتصل بنامع التيار المقدر ومستوى الجهد وفئة الدقة والتيار الثانوي ومتطلبات التثبيت لمناقشة الحل المناسب.
