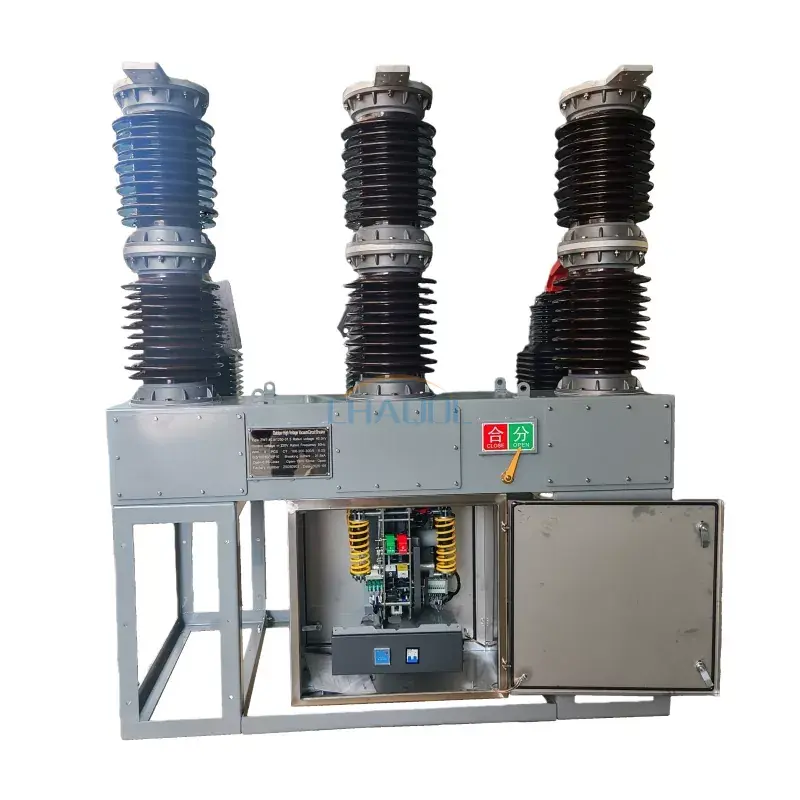

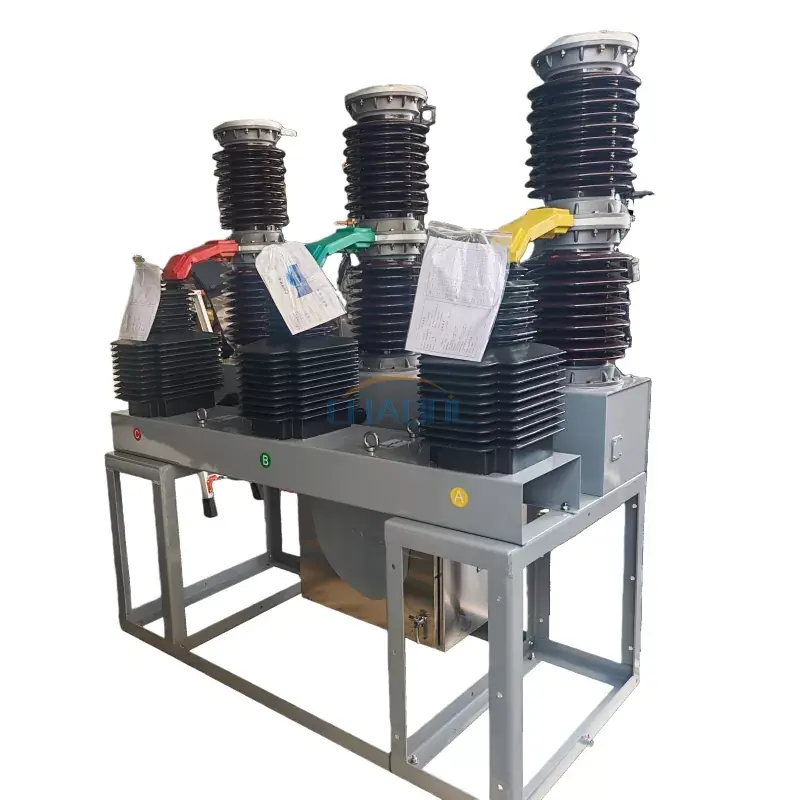

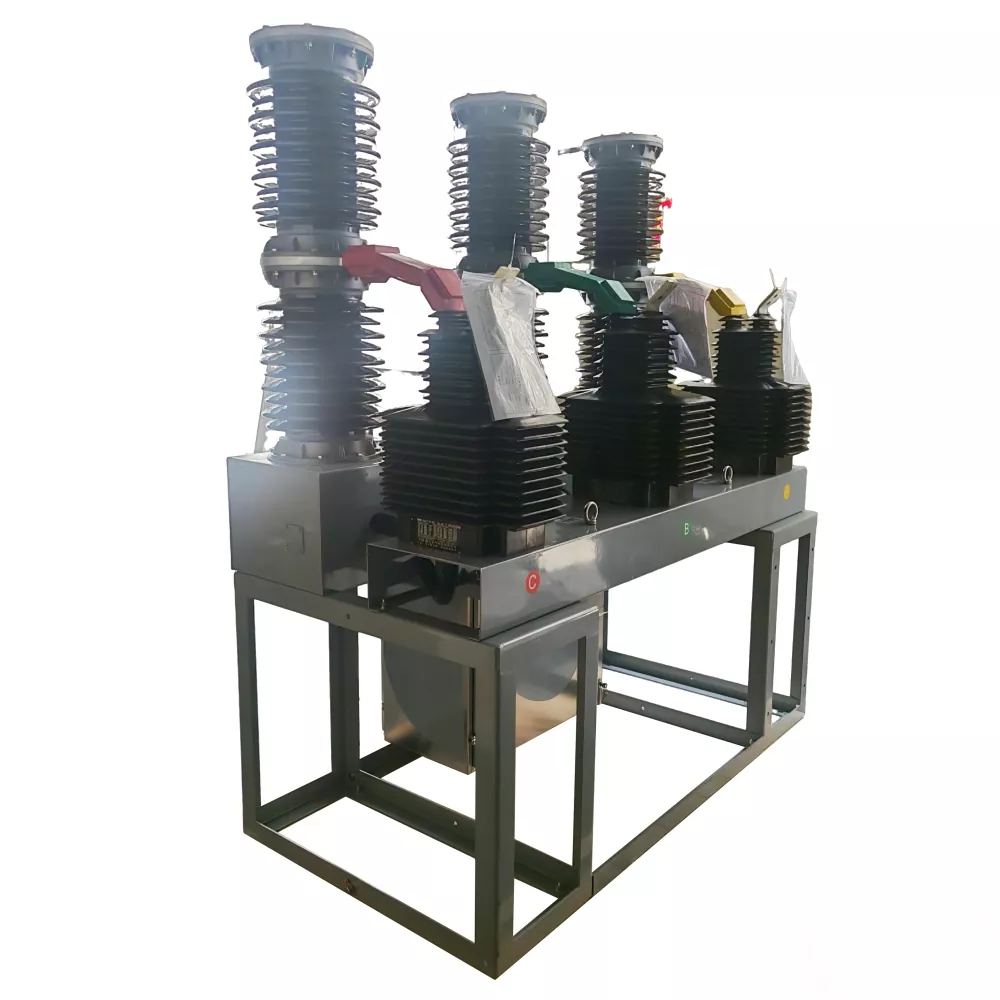

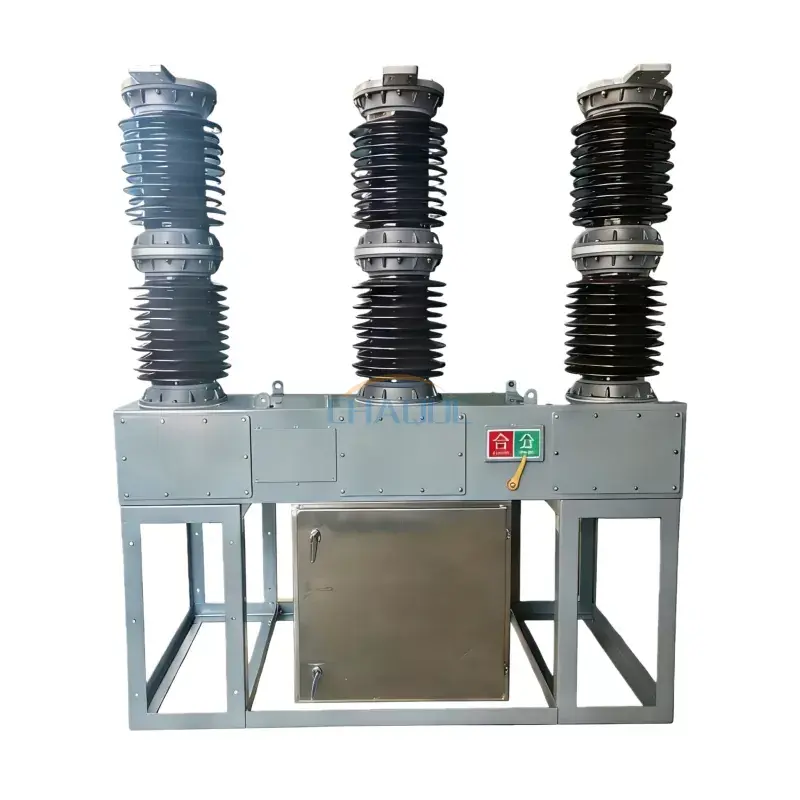

إن قاطع دائرة المحطة الفرعية ZW7-40.5 40.5KV مع محول التيار عبارة عن قاطع دائرة مفرغ خارجي عالي الجهد مصمم للمحطات الفرعية ومحطات الطاقة والمرافق الصناعية وشبكات توزيع الطاقة الحضرية أو الريفية. فهو يجمع بين قاطع فراغ عالي الأداء ومحولات تيار متكاملة لتوفير وظائف تحويل وحماية وقياس وتحكم موثوقة للأنظمة الكهربائية ذات الجهد المتوسط والعالي.
يتميز قاطع الدائرة بعازل بورسلين علوي يحتوي على قاطع التفريغ وعازل دعم سفلي من البورسلين الذي يضمن قوة ميكانيكية ممتازة وأداء عزل. تتيح محولات التيار الخارجية مراقبة دقيقة للتيار وتنسيق الحماية مع تبسيط عمليات التركيب والصيانة.
تم تصميم قاطع الدائرة الكهربائية 40.5KV هذا للخدمة الخارجية لفترة طويلة، ويوفر أداء إغلاق ممتاز، ومقاومة قوية للشيخوخة، وقوة عازلة فائقة، وقدرة رائعة على التكيف مع البيئة. تعمل تقنية انقطاع الفراغ على التخلص من مخاطر الحريق والانفجار مع توفير عمر خدمة كهربائي وميكانيكي طويل.
تتوفر سلسلة ZW7 بتصنيفات جهد 33KV، و35KV، و40.5KV، وتُستخدم على نطاق واسع لتبديل تيار الحمل، والحماية من الحمل الزائد، وانقطاع الدائرة القصيرة، وعزل النظام في شبكات النقل والتوزيع.
| الجهد المقنن | 33 كيلو فولت / 35 كيلو فولت / 40.5 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | 1250 أمبير / 1600 أمبير / 2500 أمبير |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +40 درجة مئوية |
| تصنيف كسر الدائرة القصيرة الحالية | 25KA / 31.5KA |
| طريقة التشغيل | يدوي / كهربائي |
| تصنيف قصير الوقت الصمود الحالي | 63KA / 80KA |
| الحد الأقصى لارتفاع التثبيت | ≥1500 م |
| تباعد المرحلة | 700 ملم / 750 ملم / 780 ملم |
| جهد التشغيل | تيار متردد/تيار مستمر 220 فولت، DC24V، DC48V |
يتم استخدام قاطع دائرة المحطة الفرعية 40.5KV مع محول التيار على نطاق واسع في أنظمة الطاقة ذات الجهد المتوسط والجهد العالي التي تتطلب وظائف تحويل وحماية وتحكم موثوقة.
بالمقارنة مع قواطع دوائر الزيت التقليدية وقواطع دوائر SF6، فإن قاطع الدائرة الكهربائية الخارجي ZW7-40.5 يوفر موثوقية تشغيلية فائقة، ومتطلبات صيانة أقل، وعمر خدمة أطول. يقوم قاطع الفراغ بإطفاء الأقواس بشكل فعال داخل حجرة فراغية محكمة الغلق، مما يقلل من تآكل التلامس ويحسن أداء التبديل.
يدعم تصميم محول التيار المتكامل حماية التتابع الدقيقة، ومراقبة الأخطاء، وقياس التيار، وأتمتة النظام، مما يجعله حلاً مثاليًا لتطبيقات الشبكة الذكية الحديثة وتوزيع الطاقة.
بفضل القوة العازلة الممتازة والتحمل الميكانيكي العالي والتشغيل المستقر في ظل الظروف البيئية الصعبة، يعد قاطع الدائرة الكهربائية بقدرة 40.5 كيلو فولت خيارًا مفضلاً لشركات المرافق ومقاولي EPC ومشاريع البنية التحتية الكهربائية في جميع أنحاء العالم.
ما هو استخدام قاطع الدائرة الكهربائية 40.5 كيلو فولت؟
يتم استخدام قاطع الدائرة الكهربائية 40.5KV لحماية أنظمة الطاقة ذات الجهد المتوسط والجهد العالي والتحكم فيها عن طريق مقاطعة تيارات الحمل، وتيارات التحميل الزائد، وتيارات خطأ الدائرة القصيرة في المحطات الفرعية وشبكات التوزيع الكهربائية.
لماذا يتم دمج محول التيار مع قاطع الدائرة؟
يوفر محول التيار المتكامل قياسًا دقيقًا للتيار، وإدخال مرحل الحماية، ومراقبة الأخطاء، ووظائف التحكم الآلي، مما يحسن سلامة النظام بشكل عام والكفاءة التشغيلية.
ما هي مزايا قواطع الدائرة الفراغية؟
توفر قواطع الدائرة الفراغية إطفاء سريع للقوس الكهربائي، وعمر خدمة طويل، ومتطلبات صيانة منخفضة، وموثوقية عالية، وصديقة للبيئة، وأداء كهربائي فائق مقارنة بالتقنيات التقليدية.
هل يمكن تركيب قاطع الدائرة ZW7-40.5 في الخارج؟
نعم. تم تصميم قاطع الدائرة الفراغية الخارجي ZW7-40.5 خصيصًا للتركيب الخارجي ويمكنه تحمل الظروف البيئية المختلفة بما في ذلك تقلبات درجات الحرارة والرطوبة والتلوث.
ما هي الصناعات التي تستخدم عادة قواطع دوائر المحطات الفرعية 40.5KV؟
تُستخدم قواطع الدائرة هذه على نطاق واسع في المرافق والمحطات الفرعية ومحطات توليد الطاقة ومشاريع الطاقة المتجددة وعمليات التعدين والمرافق الصناعية والبنية التحتية للنقل وأنظمة توزيع الكهرباء واسعة النطاق.
