الفرق بين قواطع الدائرة ومفاتيح الفصل

قواطع دوائرويمكن لقطع الاتصال أن تقطع الدوائر. اعتمادًا على عدد الأعمدة، يمكن تشغيلها على دوائر أحادية الطور أو ثلاثية الطور. وظيفة قاطع الدائرة هي حماية الدائرة والمعدات. عادةً ما تحتوي على ميزة التعثر التلقائي ويمكن تشغيلها مع الحمل. بينما يتم استخدام جهاز الفصل فقط لمقاطعة الدائرة. عادةً لا يتم قطع الدائرة تلقائيًا ولا يمكن تشغيلها مع الحمل. تقدم هذه المقالة، من خلال الجمع بين وظائف وتصنيفات قواطع الدائرة وقواطع الفصل، الاختلافات بينهما بشكل متقن.

قاطع دائرة الجهد المنخفض

1. وظيفة قاطع الدائرة

الحماية من الحمل الزائد: بمجرد أن يتجاوز التيار في الدائرة التيار المقنن لفترة معينة من الوقت، سوف يقوم قاطع الدائرة بقطع الدائرة تلقائيًا. على سبيل المثال، إذا تم توصيل مقبس بعدد كبير جدًا من الأجهزة الكهربائية عالية الطاقة وأصبح التيار محملاً بشكل زائد، فسوف يتعطل قاطع الدائرة لمنع تلف الدائرة بسبب ارتفاع درجة الحرارة وحتى لتجنب التسبب في نشوب حريق.

2. حماية ماس كهربائى: في حالة حدوث ماس كهربائي في الدائرة، مما يعني أن التيار يصبح فجأة مرتفعًا للغاية، يمكن لقاطع الدائرة قطع الدائرة بسرعة. وهذا يمنع التيار الضخم الناتج عن الدائرة القصيرة من التسبب في أضرار كارثية للأسلاك والمعدات الكهربائية وما إلى ذلك.

3. حماية الجهد المنخفض (متوفر في بعض قواطع الدائرة الكهربائية): عندما ينخفض ​​جهد الشبكة إلى ما دون جهد التشغيل الطبيعي إلى حد معين، يمكن لقاطع الدائرة الكهربائية أن يقطع الدائرة تلقائيًا لحماية المعدات الكهربائية من التلف بسبب انخفاض الجهد الكهربائي. بعد عودة جهد الشبكة إلى وضعه الطبيعي، تتطلب بعض قواطع الدائرة إعادة ضبط يدوي قبل إعادة تنشيطها، بينما يمكن إعادة إغلاق البعض الآخر تلقائيًا.

قاطع دائرة الجهد المنخفض

ثانيا. وظائف قواطع الدائرة

مصدر طاقة العزل: تتمثل الوظيفة الرئيسية لمفتاح العزل في عزل المعدات الكهربائية التي تحتاج إلى صيانة بشكل موثوق عن مصدر الطاقة المباشر، مما يضمن سلامة موظفي الصيانة. على سبيل المثال، عند إجراء صيانة على المعدات الكهربائية لخط معين في محطة فرعية، من خلال تشغيل مفتاح العزل، يمكن تشكيل نقطة انقطاع واضحة بين المعدات ومصدر الطاقة، مما يمنع إمدادات الطاقة المفاجئة من التسبب في ضرر لموظفي الصيانة.

2. عملية التبديل: في نظام التوصيل المزدوج أو أي نظام أسلاك آخر، يتم استخدام مفتاح العزل لتغيير وضع الاتصال للدائرة، مما يتيح تحويل المعدات أو الخطوط من مجموعة من أشرطة التوصيل إلى أخرى، وبالتالي ضمان التعديل المرن لوضع تشغيل نظام الطاقة. ومع ذلك، أثناء عملية التبديل، عادةً ما يتم استخدام مفتاح العزل بالتزامن مع أجهزة مثل قواطع الدائرة.

3. تشغيل دوائر التيار الصغيرة: يمكن لمفتاح العزل فتح وإغلاق محولات الجهد غير المعيبة ومانعات الصواعق وقضبان التوصيل والتيار السعوي للمعدات المتصلة مباشرة بقضيب التوصيل، بالإضافة إلى مفتاح سكين التأريض عند النقطة المحايدة للمحول، وما إلى ذلك، وهي جميعها دوائر تيار صغيرة.

قاطع كهربائي للجهد المنخفض

ثالثا. قواطع الدائرة مصنفة حسب طريقة التعثر

قاطع الدائرة الحرارية: يستخدم بشكل أساسي مبدأ انحناء الشريط ثنائي المعدن عند تسخينه. عندما يتم تحميل التيار بشكل زائد، ينحني الشريط ثنائي المعدن بسبب الحرارة المتولدة عن التيار، مما يؤدي إلى تشغيل آلية التعثر لقطع الدائرة. يرتبط وقت عمل قاطع الدائرة بحجم تيار الحمل الزائد؛ كلما زاد تيار الحمل الزائد، قل وقت العمل.

2. قاطع الدائرة الكهرومغناطيسية: يقوم على مبدأ الحث الكهرومغناطيسي. عند حدوث ماس كهربائي في الدائرة، يولد تيار كبير مفاجئ قوة كهرومغناطيسية قوية، مما يتسبب في عمل آلية التعثر وقطع الدائرة بسرعة. إنها حساسة للغاية لتيارات الدائرة القصيرة.

3. قاطع الدائرة الإلكترونية: يكتشف حجم التيار وتغيراته من خلال المكونات الإلكترونية. يمكنه تنفيذ وظائف الحماية بشكل أكثر دقة مثل الحمل الزائد والدائرة القصيرة، وبعض قواطع الدائرة الإلكترونية لديها أيضًا وظائف التحكم عن بعد والاتصالات، مما يجعلها نوعًا متقدمًا نسبيًا من قواطع الدائرة.

مفتاح فصل الجهد المنخفض

رابعا. تصنيف مفاتيح الفصل حسب موقع التثبيت

مفتاح الفصل الداخلي: يتم تركيبه عادة في غرفة التوزيع أو في مناطق أخرى داخل المباني، ويستخدم لعزل عمليات المعدات الكهربائية الداخلية. هيكلها مدمج نسبيًا وحجمها صغير لأن ظروف البيئة الداخلية مستقرة نسبيًا.

2. مفاتيح الفصل الخارجية: يتم تركيبها في المحطات الفرعية الخارجية، وخطوط النقل، وغيرها من المواقع، ويجب أن تكون قادرة على تحمل مختلف الظروف الجوية المعقدة. هيكلها قوي نسبيًا وله خصائص ممتازة مقاومة للماء والرياح والتآكل.

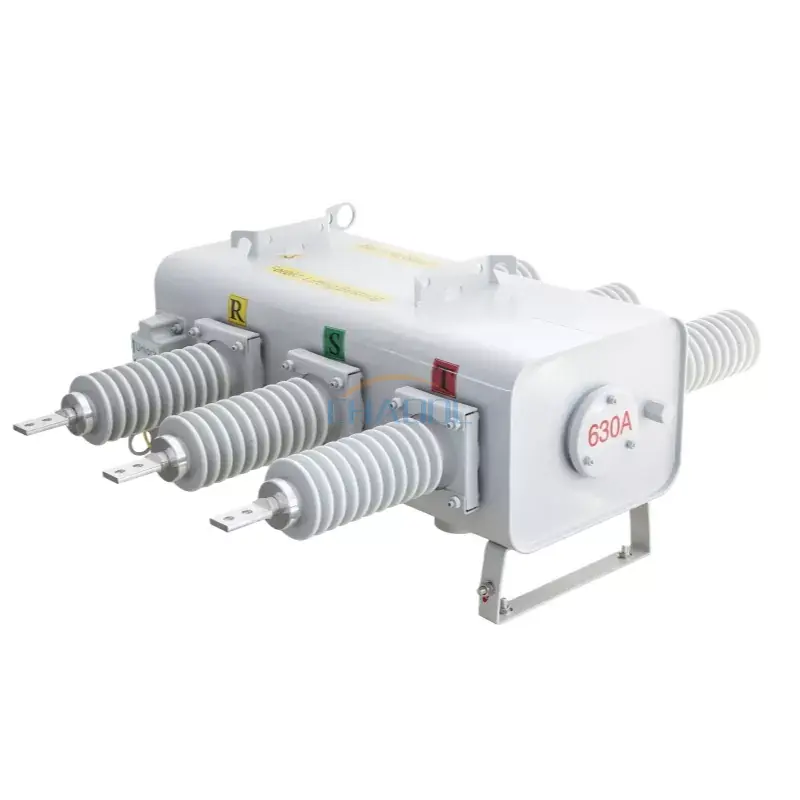

مفتاح فصل الجهد العالي

V. تصنيف مفاتيح الفصل على أساس آلية التشغيل

مفتاح الفصل اليدوي: يتطلب التشغيل اليدوي من خلال المقبض لإجراء الفتح والإغلاق. العملية بسيطة ومباشرة، وبتكلفة منخفضة. يتم استخدامه بشكل عام في المواقف ذات مستويات الجهد المنخفض والعمليات الأقل تكرارًا.

2. مفتاح العزل الكهربائي: يتم تحقيق إجراءات الفتح والإغلاق من خلال آلية التشغيل الكهربائية. يتيح هذا النوع من مفاتيح العزل إمكانية التحكم عن بعد، مما يسهل التحكم المركزي والعمليات الآلية في المحطات الفرعية الكبيرة وغيرها من المرافق. ومع ذلك، لديها تكلفة أعلى نسبيا وهيكل أكثر تعقيدا.
