قوة أنقيانغيطورمحول تيار داخلي 10 كيلو فولتلقياس الجهد المتوسط وحماية المرحل، مع طراز LZZBJ9-10 الذي يتميز بعزل راتنجات الإيبوكسي المغلق بالكامل، وخيارات التيار الثانوي 5A/1A، وتكوينات التيار الأولية المتعددة لتطبيقات توزيع الطاقة الداخلية.
يعد محول التيار مكونًا رئيسيًا في الأنظمة الكهربائية ذات الجهد المتوسط لأنه يحول التيار الأولي العالي إلى إشارة ثانوية موحدة يمكن معالجتها بأمان بواسطة العدادات ومعدات المراقبة ومرحلات الحماية. تم تصميم محول التيار الداخلي LZZBJ9-10 10KV للدوائر الداخلية 10KV وتحت التيار المتردد عند 50 هرتز أو 60 هرتز. يجمع بناء راتنجات الإيبوكسي المغلق بالكامل بين العزل والحماية الميكانيكية والتركيب المدمج في هيكل واحد. مع خيارات التيار الأساسي التي تتراوح من 5 أمبير إلى 2500 أمبير، والتيار الثانوي 1 أمبير أو 5 أمبير، ومستوى العزل 12/42/75 كيلو فولت، يمكن تهيئته لمتطلبات القياس والحماية المختلفة.
جدول المحتويات
- ما هو محول التيار الداخلي 10KV؟
- كيف يعمل في نظام الجهد المتوسط؟
- ما هي المعايير الفنية التي يجب على المشترين التحقق منها؟
- ما هي ميزات التصميم التي تدعم التشغيل الموثوق؟
- أين يتم استخدامه بشكل شائع؟
- كيف يجب عليك اختيار التصوير المقطعي المناسب؟
- الأسئلة المتداولة
- تحدث إلى Anqiang Power للحصول على حل مخصص

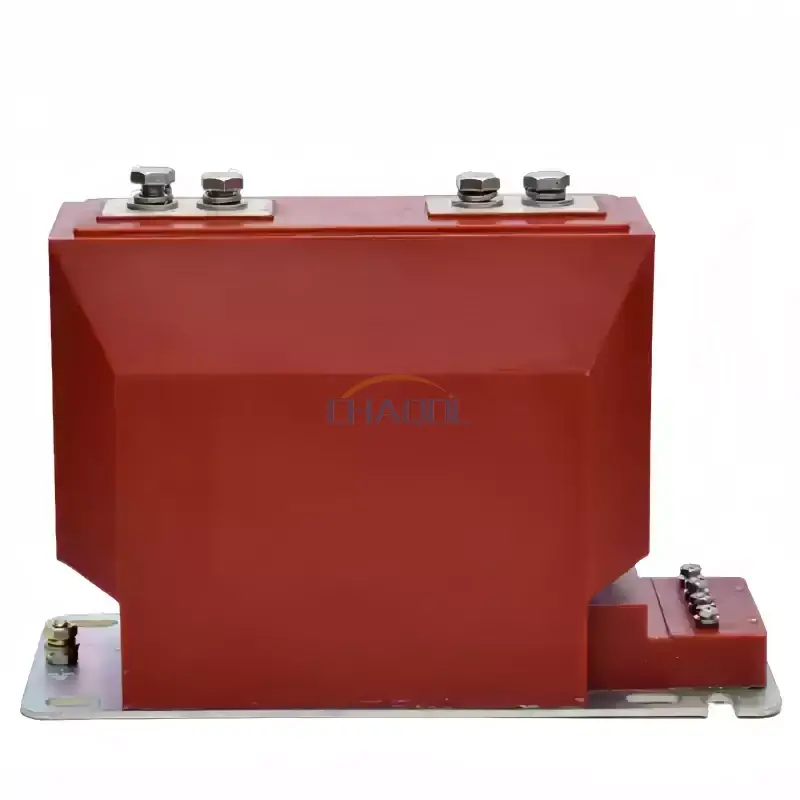

ما هو محول التيار الداخلي 10KV؟
محول التيار الداخلي 10 كيلو فولت هو محول أدوات مصمم لقياس ومراقبة التيار في الأنظمة الكهربائية الداخلية ذات الجهد المتوسط. بدلاً من توصيل أدوات القياس ومرحلات الحماية مباشرة بالتيارات الأولية العالية، يقوم المحول بتقليل التيار إلى قيمة ثانوية موحدة يمكن التعامل معها بواسطة المعدات النهائية.
تم تصميم الموديل LZZBJ9-10 لدوائر 10KV وما دونها بتردد مقدر 50 هرتز أو 60 هرتز. وفقًا لمواصفات الشركة المصنعة، فإنه يستخدم هيكل راتنجات الإيبوكسي المغلق بالكامل وهو مناسب لقياس التيار وقياس الطاقة وحماية التتابع.
يؤدي هذا الترتيب إلى إنشاء عزل كهربائي بين الدائرة الأولية ومعدات القياس أو الحماية مع توفير إشارة تيار قابلة للاستخدام. ونتيجة لذلك، يصبح CT واجهة مهمة بين المعدات الكهربائية عالية الطاقة وأنظمة المراقبة ذات المستوى المنخفض.
كيف يعمل في نظام الجهد المتوسط؟
يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. عندما يتدفق التيار عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا في قلب الأشعة المقطعية. ينتج الملف الثانوي بعد ذلك تيارًا متناسبًا يمكن توصيله بالعدادات أو مرحلات الحماية أو أجهزة المراقبة.
على سبيل المثال، قد يحمل نظام توزيع الطاقة مئات أو آلاف الأمبيرات على الجانب الأساسي، في حين أن معدات المراقبة المتصلة مصممة لتيار موحد أصغر بكثير. يوفر التصوير المقطعي المحوسب الذي تم اختياره بشكل صحيح نسبة التحويل المطلوبة حتى تتمكن الدائرة الثانوية من تمثيل حالة التشغيل الأساسية.
وظائف القياس والحماية
- القياس الحالي:يوفر إشارة متناسبة للعدادات الكهربائية ومعدات المراقبة.
- إدارة الطاقة:يدعم أنظمة القياس المستخدمة لمراقبة استهلاك الكهرباء وظروف التشغيل.
- حماية التتابع:يوفر الإشارات الحالية لمرحلات الحماية عند حدوث ظروف غير طبيعية أو خطأ.
- أتمتة التوزيع:يوفر المعلومات الحالية لأنظمة المراقبة والتحكم الآلية.
لذلك يجب اختيار CT وفقًا لمتطلبات القياس العادية وخصائص الحماية للنظام الكهربائي.
ما هي المعايير الفنية التي يجب على المشترين التحقق منها؟
يجب أن يبدأ اختيار محول التيار بالمعلمات الكهربائية للتطبيق بدلاً من الأبعاد المادية وحدها. يؤثر التيار الأساسي والتيار الثانوي وفئة الدقة والإخراج المقدر ومستوى العزل وخصائص تحمل الدائرة القصيرة على ما إذا كان جهاز CT مناسبًا لمجموعة مفاتيح كهربائية معينة أو تركيب توزيع.
| المعلمة | مواصفات LZZBJ9-10 | لماذا يهم؟ |
|---|---|---|
| نموذج | LZZBJ9-10 | يحدد تصميم CT وتكوين المنتج |
| جهد التطبيق | 10 كيلو فولت وأدناه | يحدد نطاق نظام الجهد المتوسط المطبق |
| التردد المقدر | 50 هرتز / 60 هرتز | يطابق متطلبات التردد الإقليمي ومتطلبات النظام |
| التيار الأساسي | تكوينات 5A-2500A | يجب أن تتوافق مع تيار الدائرة الأولية المتوقع |
| التيار الثانوي | 1 أ أو 5 أ | يجب أن تتطابق مع العدادات المتصلة وأجهزة الحماية |
| فئات الدقة | تكوينات 0.2، 0.5، 10P10 | تحديد متطلبات أداء القياس والحماية |
| الإخراج المقدر | تكوينات 10VA / 15VA | يجب أن يتطابق مع عبء الدائرة الثانوية المتصلة |
| مستوى العزل المقدر | 12/42/75 كيلو فولت | يدعم تنسيق العزل داخل النظام الكهربائي |
يجب دائمًا التحقق من هذه القيم مقابل التصميم الكهربائي الفعلي والمعدات المتصلة ومتطلبات المشروع المعمول بها قبل الطلب.
ما هي ميزات التصميم التي تدعم التشغيل الموثوق؟
عزل راتنجات الايبوكسي مغلق بالكامل
يعتمد LZZBJ9-10 هيكل صب راتنجات الإيبوكسي الذي يحيط بالمكونات الداخلية بالكامل. يوفر هذا البناء عزلًا كهربائيًا مع حماية التجميع الداخلي من التأثيرات البيئية الشائعة في بيئات المفاتيح الكهربائية الداخلية.
البناء المتكامل المدمج
يتم دمج القلب الحديدي واللف الثانوي ونظام العزل في جسم مدمج. وهذا مفيد عندما تكون لوحات المفاتيح الكهربائية وخزائن التوزيع ذات مساحة تركيب محدودة. يمكن للتصميم المدمج أيضًا أن يبسط تكامل المعدات وترتيبات الأسلاك الثانوية.
المحطات الثانوية المحمية
يوفر الصندوق الطرفي المقوى حماية إضافية للأسلاك الثانوية. ويساعد ذلك، جنبًا إلى جنب مع قاعدة التأريض وهيكل التثبيت، في دعم التثبيت المنظم والوصول الأكثر أمانًا أثناء الفحص والصيانة.
تكوينات حالية متعددة
تسمح التكوينات الحالية الأساسية المختلفة لنفس عائلة المنتجات بمعالجة نطاق واسع من تطبيقات التوزيع. تمتد التكوينات المتاحة من تصنيفات التيار المنخفض إلى تطبيقات التيار العالي حتى 2500 أمبير، وفقًا لتكوين النموذج المطبق.
أين يتم استخدامه بشكل شائع؟
إن الهيكل المدمج والتصميم ذو الجهد المتوسط يجعل هذا النوع من أجهزة التصوير المقطعي مناسبًا للعديد من التطبيقات الكهربائية الداخلية.
- المفاتيح الكهربائية الداخلية:يوفر الإشارات الحالية لدوائر القياس والحماية.
- خزائن توزيع الطاقة:يدعم مراقبة المغذيات والأحمال الكهربائية.
- المحطات الفرعية المدمجة:واجهات الدوائر الأولية مع معدات القياس والحماية.
- أنظمة الطاقة الصناعية:يساعد على مراقبة ظروف التشغيل الكهربائية في مرافق التصنيع.
- أنظمة إدارة الطاقة:يوفر المعلومات الحالية للمراقبة والتحليل الكهربائي.
- أتمتة التوزيع:يدعم الاستشعار الحالي للتحكم الآلي والمراقبة الكهربائية.
في التركيبات العملية، يمكن للمحول أن يعمل مع مرحلات الحماية، وعدادات الطاقة، وأدوات المراقبة، وغيرها من المعدات الكهربائية الثانوية. وهذا يجعل المواصفات الدقيقة ذات أهمية خاصة عند دمج CT في نظام المفاتيح الكهربائية الموجود.
كيف يجب عليك اختيار التصوير المقطعي المناسب؟
بالنسبة للمهندسين والمقاولين الكهربائيين ومصنعي المفاتيح الكهربائية وفرق الشراء، يجب أن يعتمد اختيار المنتج على التطبيق الكهربائي الكامل بدلاً من الجهد الاسمي وحده.
- تأكيد جهد النظام.تأكد من أن CT مناسب لشبكة الجهد المتوسط الفعلية، مثل تطبيق 10 كيلو فولت.
- تحديد التيار الأساسي.حدد التصنيف الحالي الأساسي الذي يتوافق مع ظروف التشغيل والنظام المتوقعة.
- اختر التيار الثانوي.تحقق مما إذا كانت عدادات التيار ومرحلات الحماية تتطلب تيارًا ثانويًا بقوة 1 أمبير أو 5 أمبير.
- تحديد متطلبات الدقة.قد تتطلب دوائر القياس والحماية فئات دقة مختلفة.
- تحقق من العبء الثانوي.يجب أن يكون الإخراج المقدر متوافقًا مع الدائرة الثانوية المتصلة.
- التحقق من متطلبات العزل.التأكد من أن مستوى العزل يتوافق مع النظام الكهربائي وتصميم المشروع.
- تحقق من شروط التثبيت الميكانيكية.يجب مراجعة فتحات التثبيت، وموضع الطرف، ومساحة الخزانة المتاحة، وترتيبات التأريض.
بالنسبة للمشاريع المخصصة، فإن تزويد المورد بجهد النظام والتيار الأساسي والتيار الثانوي وفئة الدقة والعبء المقدر وبيئة التثبيت والتطبيق المقصود يمكن أن يؤدي إلى تحسين اختيار النموذج والتواصل الفني بشكل كبير.
الأسئلة المتداولة
ما هي الوظيفة الرئيسية لمحول التيار الداخلي 10KV؟
وتتمثل مهمتها الرئيسية في تحويل التيار الأولي العالي إلى تيار ثانوي موحد للقياس ومراقبة الطاقة وحماية التتابع في الأنظمة الكهربائية ذات الجهد المتوسط.
ما هي الخيارات الحالية الثانوية المتاحة؟
تدعم مواصفات LZZBJ9-10 الخيارات الحالية الثانوية المقدرة بـ 1A و5A. يجب أن يتوافق الخيار المناسب مع أجهزة القياس أو الحماية المتصلة.
ما النطاق الحالي الأساسي الذي يمكن تكوينه؟
تغطي التكوينات المدرجة التصنيفات الحالية الأولية من 5A إلى 2500A. يجب اختيار التكوين الدقيق وفقًا للمتطلبات الكهربائية للمشروع.
هل يمكن استخدام هذا التصوير المقطعي للقياس والحماية؟
نعم. يدعم المنتج مجموعات مختلفة من فئات الدقة لتطبيقات القياس والحماية. ينبغي تحديد التكوين المطلوب من مخطط الحماية ومتطلبات القياس.
لماذا يستخدم راتنجات الايبوكسي في هيكل الأشعة المقطعية؟
يوفر راتنجات الايبوكسي العزل الكهربائي والتغليف الميكانيكي. وفي هيكل مغلق بالكامل، فإنه يساعد أيضًا على حماية المكونات الداخلية ويدعم التشغيل المستقر في بيئات المفاتيح الكهربائية الداخلية.
أين يمكن تركيب هذا النوع من محولات التيار؟
تشمل التطبيقات النموذجية المفاتيح الكهربائية الداخلية، وخزائن توزيع الطاقة، والمحطات الفرعية المدمجة، وأنظمة الطاقة الصناعية، وأنظمة إدارة الطاقة، ومعدات أتمتة التوزيع.
تحدث إلى Anqiang Power للحصول على حل مخصص
عند اختيار محول تيار متوسط الجهد، فإن الجمع الصحيح بين التيار الأساسي والتيار الثانوي وفئة الدقة والإخراج المقدر ومستوى العزل وهيكل التثبيت أمر ضروري. يوفر LZZBJ9-10 خيارات تكوين متعددة لأنظمة الطاقة الداخلية بقدرة 10 كيلو فولت وما دونها، مما يجعله مناسبًا لتطبيقات القياس والحماية عبر بيئات التوزيع المختلفة. إذا كنت تخطط لمشروع مجموعة مفاتيح جديدة، أو ترقية خزانة توزيع موجودة، أو تحتاج إلى تكوين CT حول معلمات كهربائية محددة، فتعرف على المزيد حول محول التيار الداخلي بقدرة 10 كيلو فولت واتصل بنامع متطلباتك الفنية للحصول على حل مناسب من Anqiang Power.
