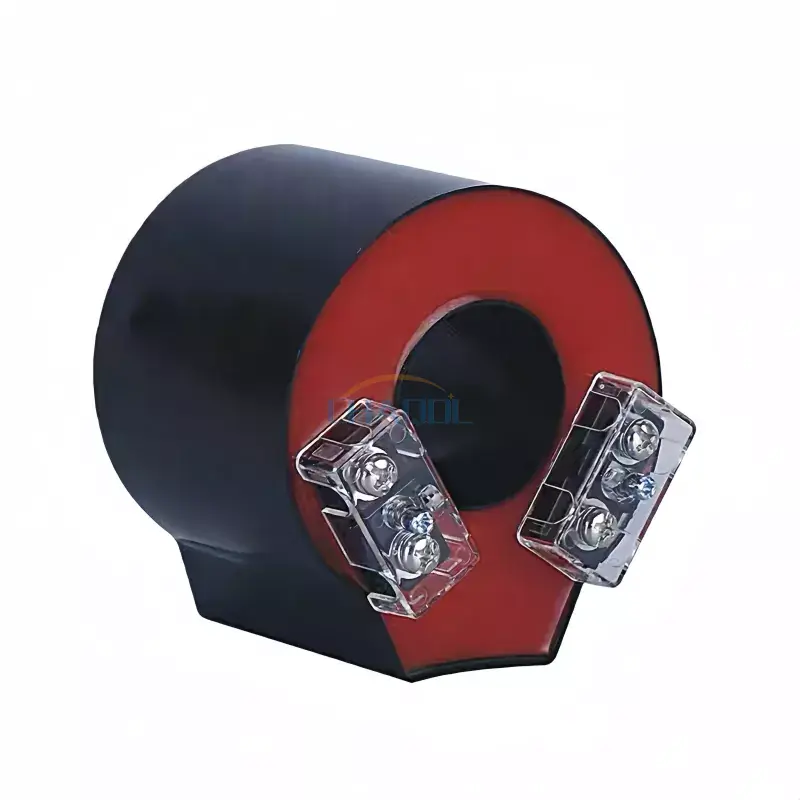

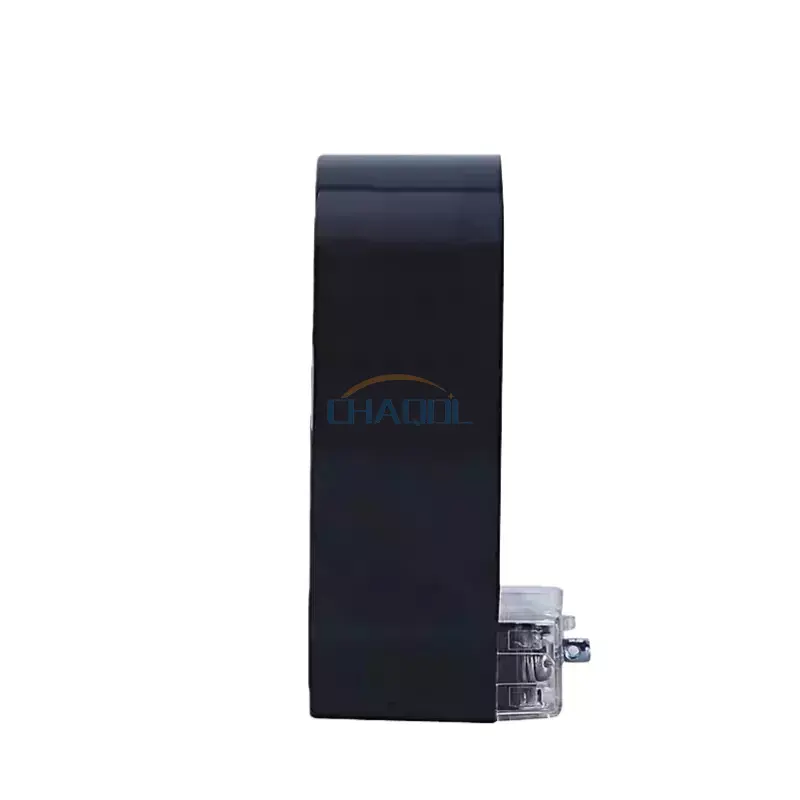

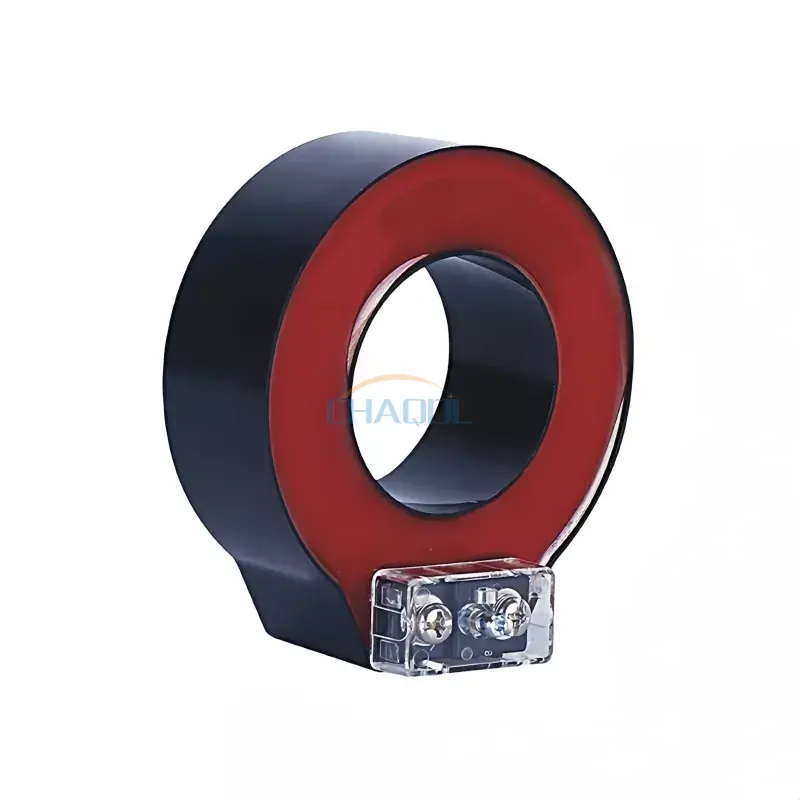

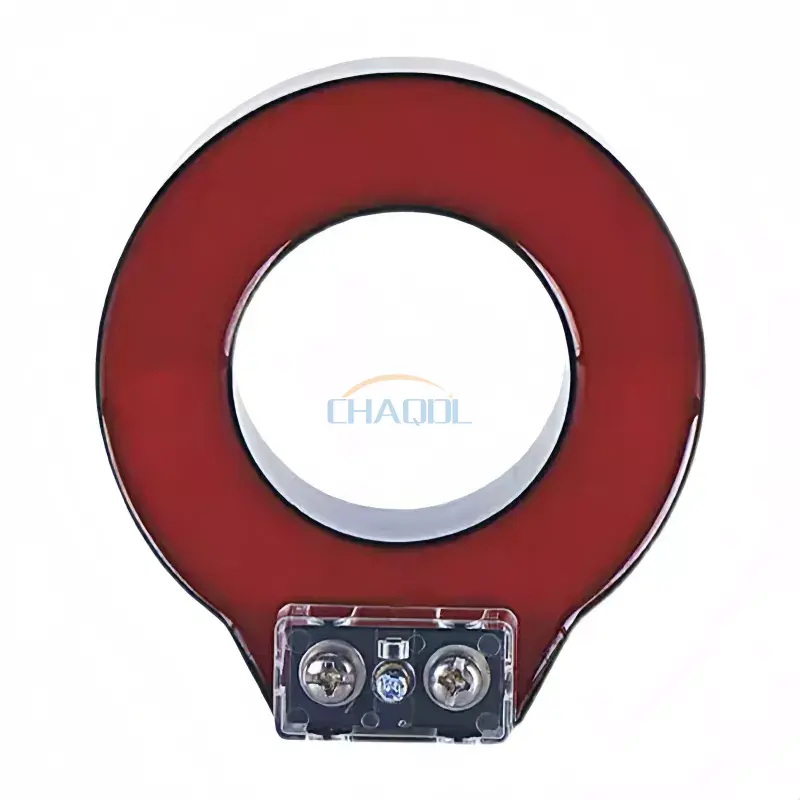

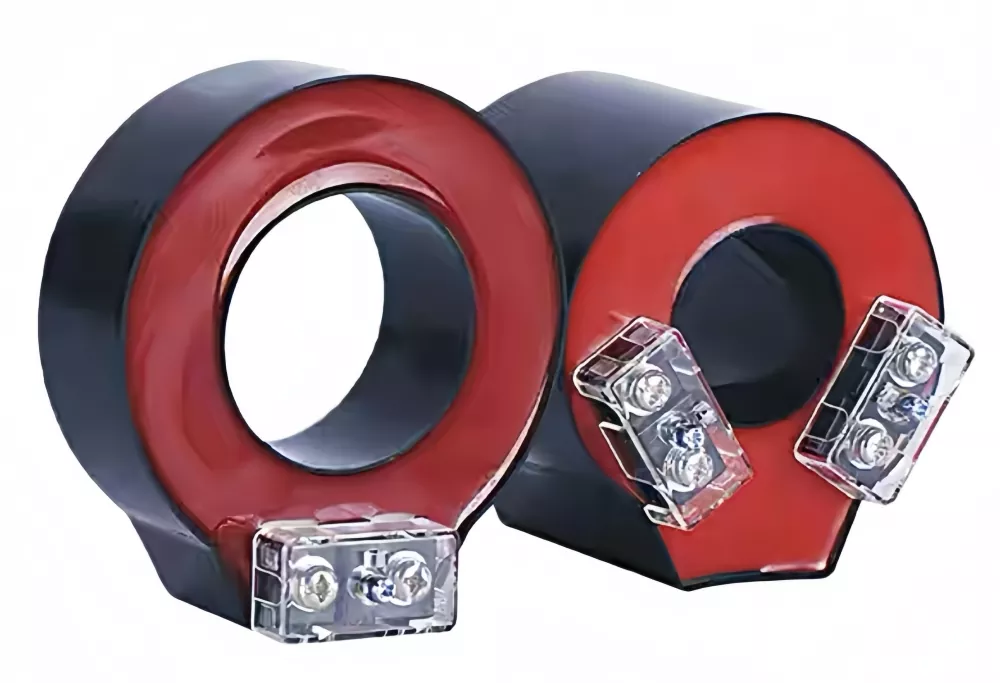

تقوم Anqiang Power بتطوير النوع الأساسي من خلال محول التيار الأساسي LMZC-10 بناءً على متطلبات التطبيق الميداني لأنظمة توزيع الطاقة الحديثة. تم تصميم المنتج لبيئات المفاتيح الكهربائية ذات الجهد المتوسط مثل GIS وRMU والمحطات الفرعية المدمجة، ويوفر المنتج أداء قياس مستقر في ظل ظروف التشغيل المعقدة. إنها تعتمد هيكلًا معزولًا بالكامل مع غلاف ABS مقاوم للهب وغطاء طرفي شفاف ومحكم الغلق لتحسين السلامة والرؤية أثناء الأسلاك والصيانة.
في دوائر القياس والحماية العملية، يتم استخدامه على نطاق واسع لأخذ عينات التيار في الوقت الفعلي وحماية المرحل في أنظمة الطاقة. يسمح هيكلها ذو النواة المقسمة أو الحلقية بالتركيب المباشر على الكابلات الأساسية أو قضبان التوصيل دون تفكيك الموصل الرئيسي، مما يحسن الكفاءة أثناء مشاريع التحديث أو الصيانة.
إنه مصنوع من نواة فولاذية حلقية من السيليكون وعزل صب راتنجات الإيبوكسي. يعمل الموصل الأساسي كملف بدورة واحدة، مما يحسن بشكل كبير من كفاءة الاقتران المغناطيسي ويقلل من فقدان الطاقة أثناء التشغيل.
اللف الثانوي مصنوع من سلك نحاسي عالي التوصيل لضمان إخراج تيار ثابت ودقة القياس. يعزز هيكل راتنجات الإيبوكسي المحكم الغلق بالكامل مقاومة الرطوبة والحماية من الغبار والثبات الميكانيكي على المدى الطويل.
في تطبيقات الهندسة الكهربائية، يُفضل محول التيار الأساسي لهيكله المدمج وأدائه الموثوق في بيئات التشغيل المستمرة.
|
اسم المنتج |
من خلال المحولات الحالية الأساسية |
نموذج المنتج |
LMZC-10 |
|
التردد المقدر |
50/60 هرتز |
مادة المنتج |
ABS مثبطات اللهب |
|
تصنيف مكافحة الحشف |
المستوى 2 |
التيار الثانوي |
5 أ/1 أ |
|
درجة الحرارة المحيطة |
-350 درجة مئوية -550 درجة مئوية |
ارتفاع |
≥1000 متر |
|
نموذج |
يستخدم |
قياس المحولات الحالية |
محول التيار الوقائي |
محول تيار مزدوج اللف |
|||||||
|
تصنيف التيار الأساسي |
فئة الدقة والحمل المقدر (VA) |
فئة الدقة والحمل المقدر (VA) |
فئة الدقة والحمل المقدر (VA) |
||||||||
|
0.2 ثانية |
0.2 |
0.5 |
10ف5 |
10P10 |
10P15 |
0.5 |
1 |
10P10 |
10P5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
يتم تطبيق هذه السلسلة على نطاق واسع في خزانات التوزيع ذات الجهد المنخفض، ولوحات القياس، وأنظمة الأتمتة الصناعية. يعد محول التيار الأساسي مناسبًا بشكل خاص لمشاريع التعديل التحديثي حيث لا يمكن فصل قضبان التوصيل أو الكابلات الموجودة أثناء التثبيت. وهو يدعم التشغيل المستمر في البيئات الداخلية مع التحكم في الرطوبة ودرجة الحرارة بشكل ثابت.
يتم تطبيقه على نطاق واسع في أنظمة الطاقة الكهربائية التي تتطلب مراقبة دقيقة للتيار وتنسيق الحماية. إنها مناسبة لكل من المنشآت الصناعية وعلى نطاق المرافق.
يعد التثبيت الصحيح أمرًا ضروريًا لضمان دقة القياس والتشغيل الآمن. يجب أن يمر الموصل الأساسي عبر مركز النواة للحفاظ على توزيع التدفق المغناطيسي المتوازن.
بالمقارنة مع محولات التيار التقليدية، يوفر محول التيار الأساسي كفاءة تشغيلية محسنة واستقرارًا طويل المدى في أنظمة القياس الكهربائية.
س1: ما هي الوظيفة الرئيسية لهذا المنتج؟
ج: يتم استخدامه لقياس التيار وحمايته في الأنظمة الكهربائية، وخاصة في تطبيقات التوزيع والقياس.
س2: هل يمكن تثبيته دون إيقاف تشغيل النظام؟
ج: نعم، يسمح تصميم النواة المنفصلة بالتركيب دون فصل الموصل الأساسي.
س3: ما هي الأنظمة المتوافقة معها؟
ج: إنها مناسبة للمفاتيح الكهربائية ذات الجهد المنخفض والمتوسط، بما في ذلك RMU ولوحات التحكم.
س4: ما هو مستوى العزل؟
ج: تم تصميم مستوى العزل لبيئات التوزيع الصناعية ويضمن التشغيل الآمن في ظل ظروف الجهد المقدر.
س5: هل يمكن استخدامه في الخارج؟
ج: إنه مصمم بشكل أساسي للاستخدام الداخلي؛ يتطلب التثبيت الخارجي غلافًا وقائيًا إضافيًا.
س6: كم مرة تحتاج إلى صيانة؟
ج: في ظل ظروف التشغيل العادية، يكون الفحص الدوري كافيًا، دون الحاجة إلى صيانة متكررة.
ملاحظة أخيرة: تم تصميم هذا المحول من خلال محول التيار الأساسي للتشغيل المستقر على المدى الطويل في أنظمة توزيع الطاقة الحديثة، مما يضمن قياسًا موثوقًا وأداء حماية.
