تم تصميم محول التيار Zero Sequence للكشف عن الأعطال الأرضية وتنسيق الحماية في أنظمة الطاقة ذات الجهد المتوسط. يتم تطبيقه عادةً في شبكات التوزيع 10 كيلو فولت لمراقبة التيار المتبقي المتولد في ظل ظروف غير متوازنة أو معطوبة، مما يساعد مرحلات الحماية على عزل الدوائر المعيبة بسرعة وتحسين سلامة النظام وموثوقيته.
يستخدم هذا الطراز (LXK-Φ80-200) تقنية الصب الفراغي لراتنجات الإيبوكسي مع هيكل منقسم، مما يسمح بالتركيب دون فصل الكابلات الأساسية. يتم تصنيع القلب من فولاذ السيليكون المدلفن على البارد عالي الجودة، بينما يستخدم الملف موصلات نحاسية خالية من الأكسجين لضمان أداء مغناطيسي مستقر وخسارة منخفضة أثناء التشغيل طويل الأمد.
الميزة الرئيسية لمحول التيار Zero Sequence هو هيكله المقسم، والذي يسمح بالتركيب دون فصل الكابلات الأساسية. يعمل التصميم الأساسي المكون من قسمين، جنبًا إلى جنب مع التثبيت بالتثبيت، على تحسين كفاءة التثبيت في الموقع بشكل كبير في مشاريع التحديث والصيانة.

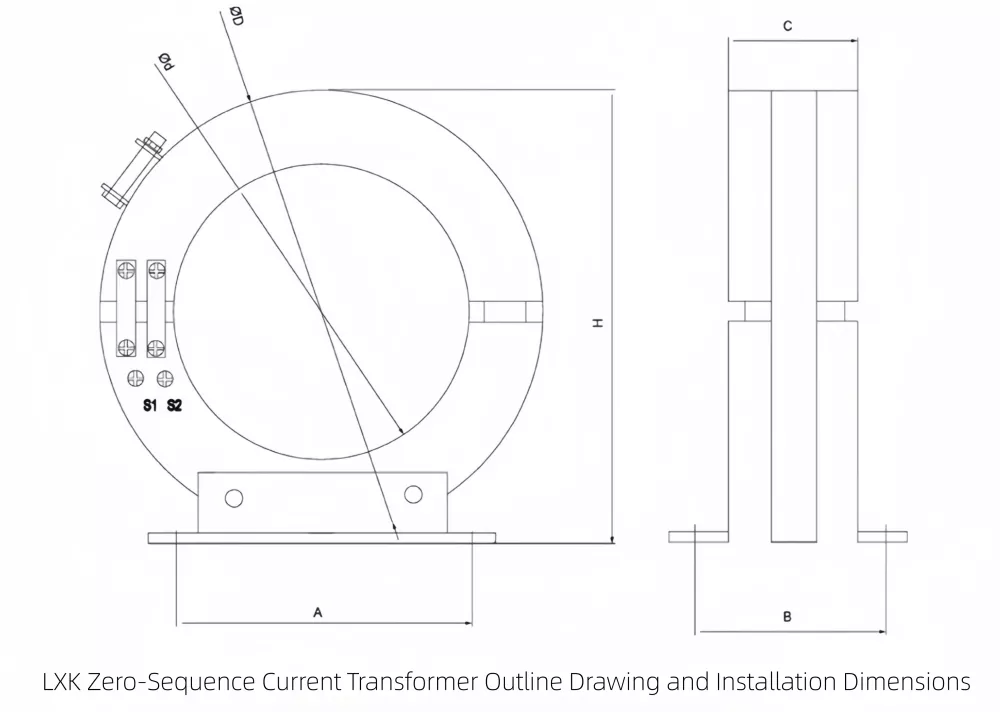

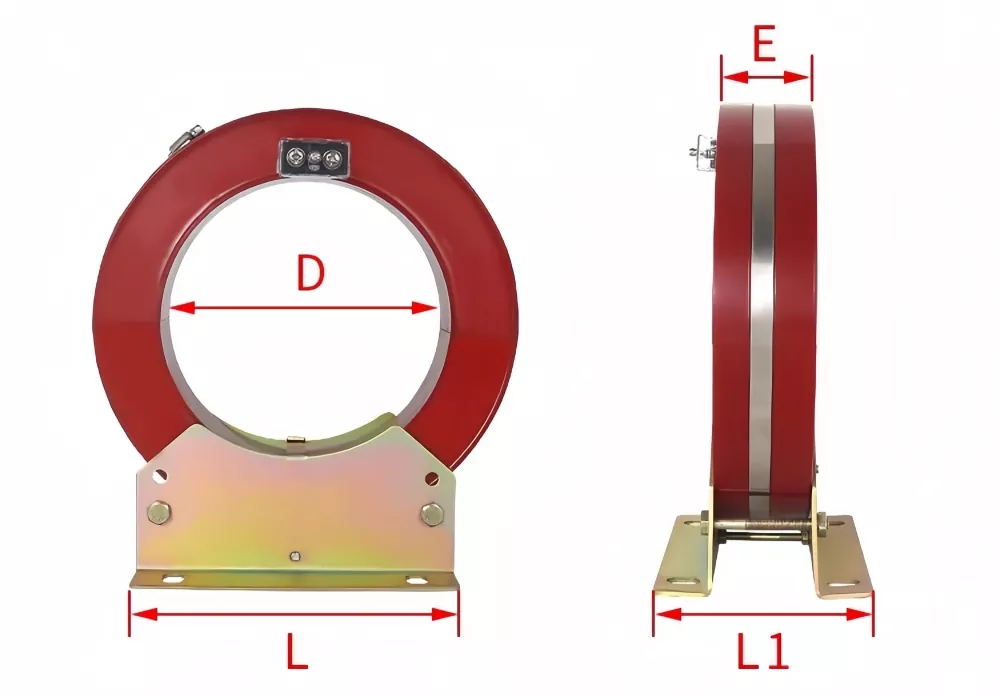

| مواصفات المنتج | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| إل إكس كيه-300 | Φ300 | 80 | 280 | 170 |
| نموذج التتابع | طريقة توصيل ملف التتابع | قيمة مقياس التتابع | القيمة الحالية للتسلسل الصفري (A) |
| د-11/60 د-1/60 |
اتصال سلسلة | 15*1 | 2.4-4.5 |
| 30*1 | |||
| بالتوازي | 15*2 | 3-5 | |
| 30*2 | |||
| اتصال سلسلة | 15*1 | 3-5 | |
| 30*1 | |||
| بالتوازي | 15*2 | 3-6 | |
| 30*2 |
مستوى العزل المقدر: 0.5/3KV
يسمح هيكل راتنجات الإيبوكسي المقسم بالتركيب السريع دون إزالة الكابلات الأساسية، مما يقلل من وقت التوقف عن العمل في مشاريع الصيانة والتحديث. يعمل التصميم أيضًا على تحسين الاستقرار الميكانيكي وموثوقية العزل على المدى الطويل في البيئات الكهربائية القاسية.
يوفر الجهاز أداء قياس مستقر في ظل ظروف التيار المتبقي المنخفضة والعالية، مما يجعله مناسبًا لأنظمة الحماية في شبكات التوزيع الصناعية والمحطات الفرعية وتجميعات المفاتيح الكهربائية المدمجة.
1. التثبيت: الاستخدام الداخلي
2. نطاق درجة الحرارة: -5 درجة مئوية إلى 40 درجة مئوية، المتوسط اليومي ≥ 30 درجة مئوية
3. البيئة: مناطق غير قابلة للتآكل ومنخفضة التلوث
Q1: ما هي الوظيفة الرئيسية لمحول التيار التسلسلي الصفري؟
ج: يكتشف تيار عدم التوازن الناتج عن الأعطال الأرضية في الأنظمة ثلاثية الطور ويوفر إشارات لأنظمة حماية المرحل لعزل الدوائر المعيبة.
س2: هل يمكن تثبيته دون إيقاف تشغيل النظام؟
ج: نعم، يسمح التصميم ثنائي النواة بالتثبيت حول الكابلات الموجودة دون انقطاع.
Q3: هل التيار المقنن ثابت أم قابل للتخصيص؟
ج: يمكن تخصيص التصنيف الحالي الأساسي بناءً على متطلبات النظام.
س4: ما نوع أنظمة الحماية المتوافقة معها؟
ج: إنه متوافق مع مرحلات الأعطال الأرضية ولوحات الحماية وأنظمة مراقبة المفاتيح الكهربائية.
س5: ما هي المواد المستخدمة في القلب واللف؟
ج: إنها تستخدم نوى فولاذية من السيليكون المدرفلة على البارد ولفائف نحاسية خالية من الأكسجين من أجل خسارة منخفضة وكفاءة عالية.
س6: أين يتم تثبيته عادةً؟
ج: يتم تركيبه بشكل شائع في الوحدات الرئيسية الحلقية، وخزائن التوزيع، والمحولات، ولوحات حماية قواطع الدائرة.
