مفتاح فصل خارجي 12 كيلو فولت

مفتاح فصل خارجي 12 كيلو فولتتم تصميمه لعزل موثوق لأنظمة الطاقة ذات الجهد المتوسط ​​في ظل ظروف عدم التحميل. إنها تعتمد هيكلًا رأسيًا أحادي الكسر مع أداء ميكانيكي مستقر ومسافة فتح واضحة، مما يضمن الصيانة والفحص الآمن لخطوط التوزيع والمحطات الفرعية.

يتم استخدام هذه السلسلة من أجهزة الفصل الخارجية على نطاق واسع في شبكات الطاقة 10 كيلو فولت - 15 كيلو فولت. يدمج الهيكل إطارًا أساسيًا صلبًا وعوازل دعم عالية القوة ونظام شفرة موصل من نوع السكين. بفضل آلية القفل الذاتي المعززة، فإنها تضمن التشغيل المستقر حتى في ظل الرياح القوية والتلوث وتقلبات درجات الحرارة.

المزايا الهيكلية

• تصميم فتحة رأسية بكسر واحد مع حركة ميكانيكية واضحة
• نظام اتصال بمفتاح السكين لفصل كهربائي موثوق
• هيكل القفل الذاتي لمنع التشغيل العرضي
• تصميم عازل مضاد للتلوث للبيئات الخارجية القاسية
• تكوينات اختيارية للتقييمات الحالية المختلفة واحتياجات التثبيت

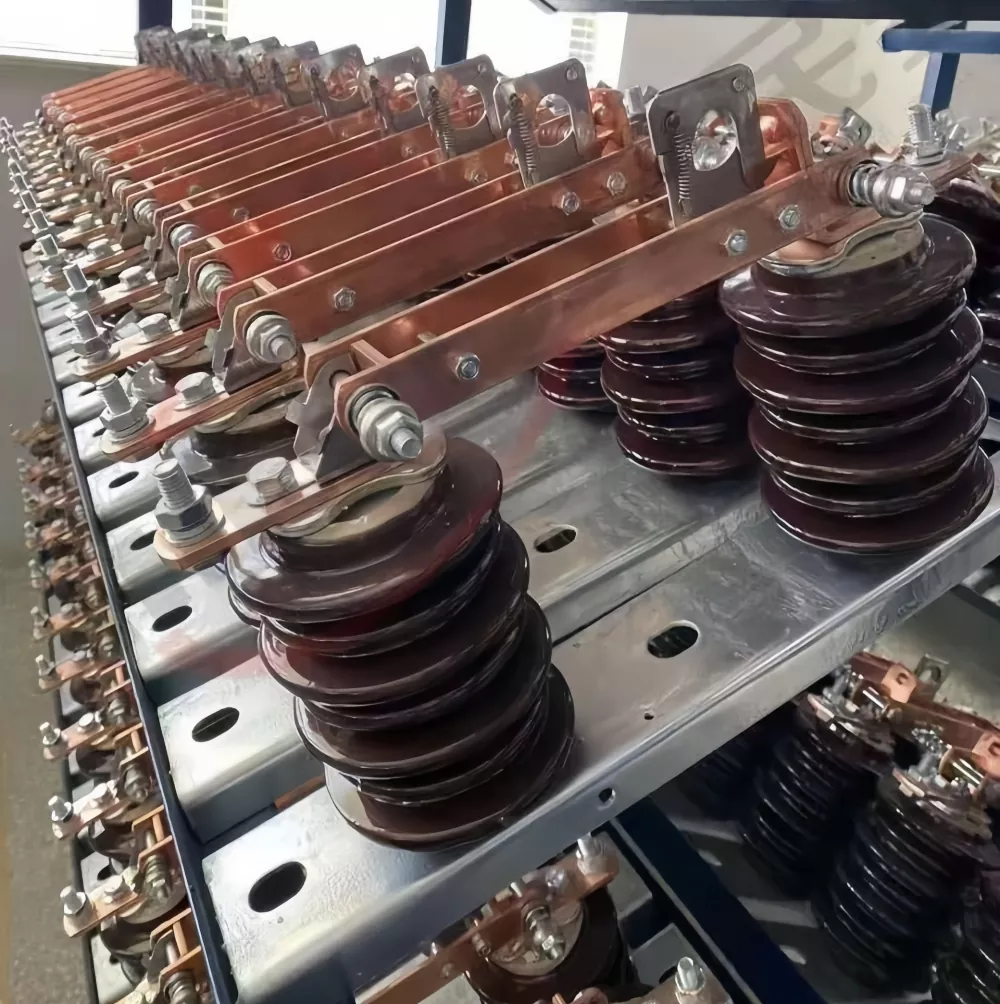

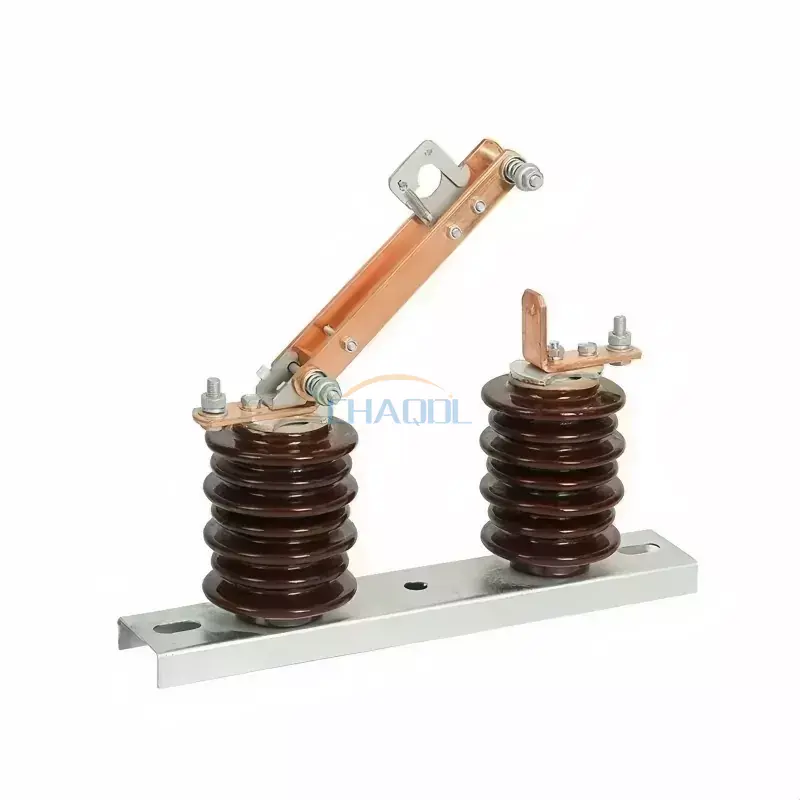

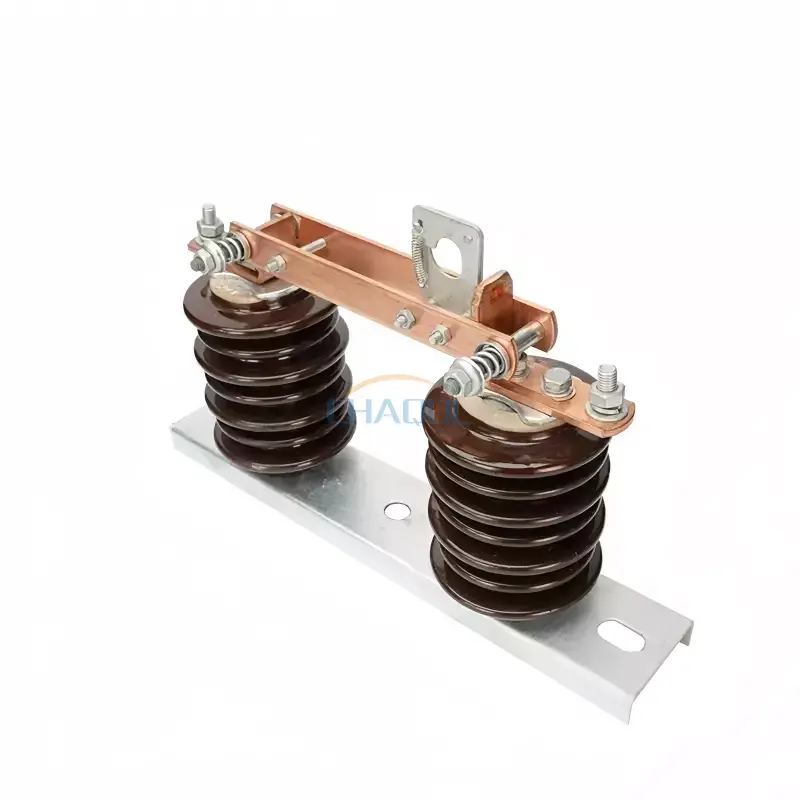

صور المنتج

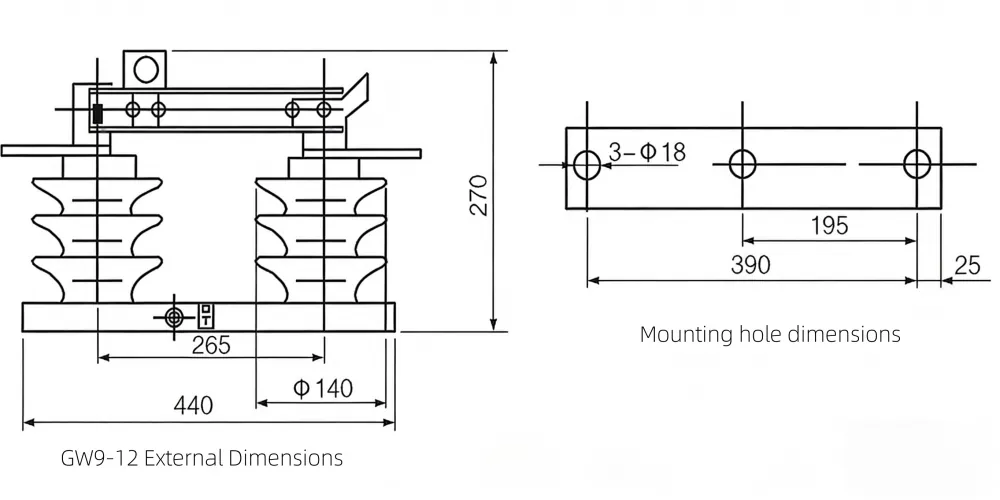

مخطط أبعاد المنتج

المعلمات التقنية

مبدأ العمل

آلية عمل هذامفتاح فصل خارجي 12 كيلو فولتيعتمد على عصا ربط عازلة يدوية. أثناء التشغيل، تقوم عصا الخطاف بتشغيل جهاز القفل، مما يؤدي إلى تحريك العمود الدوار والشفرة الموصلة. عند الفتح، يتم تحرير آلية القفل الذاتي، مما يسمح للشفرة بالدوران إلى وضع معزول تمامًا. أثناء الإغلاق، يتم إعادة تعشيق الآلية وإغلاقها تلقائيًا، مما يضمن ضغط اتصال ثابتًا واستمرارية كهربائية آمنة عند الحاجة.

ويضمن التصميم فصلًا واضحًا بين الحالات الحية والمعزولة، مما يقلل من المخاطر التشغيلية ويحسن سلامة الصيانة لمشغلي التوزيع.

سيناريوهات التطبيق

• شبكات توزيع 10 ك.ف و15 ك.ف
• المحطات الفرعية الحضرية والريفية
• أنظمة عزل الطاقة الصناعية
• أقسام صيانة الخطوط الهوائية
• نقاط اتصال شبكة الطاقة المتجددة

مقارنة مع المنتجات المماثلة

التعليمات

1. ما هي الوظيفة الرئيسية لمفتاح قطع الاتصال هذا؟

يتم استخدامه لعزل الدوائر الكهربائية في أنظمة الطاقة 10 كيلو فولت - 15 كيلو فولت عندما يكون هناك جهد ولكن لا يوجد تيار حمل، مما يضمن الصيانة والفحص الآمن للمعدات وخطوط النقل.

2. هل يمكن تشغيل مفتاح الفصل الخارجي 12KV تحت الحمل؟

لا، هذا النوع من المفاتيح مصمم فقط للتشغيل بدون تحميل. قد يؤدي التبديل تحت الحمل إلى إتلاف جهات الاتصال والإضرار بسلامة النظام.

3. ما هي البيئات المناسبة لها؟

تم تصميم المنتج للمحطات الفرعية الخارجية وأنظمة التوزيع الصناعية والمناطق ذات مستويات التلوث العالية أو الرطوبة أو تغيرات درجات الحرارة.

4. ما هي طرق التشغيل المتوفرة؟

إنه يدعم كلاً من التشغيل اليدوي باستخدام عصا الخطاف العازلة والتشغيل الاختياري بمحرك، وفقًا لمتطلبات المشروع.

5. كيف يضمن التشغيل الآمن؟

تساعد آلية القفل الذاتي الداخلية وهيكل العزل الميكانيكي الواضح على منع التبديل العرضي، وتحسين السلامة والموثوقية التشغيلية.

6. ما هي الصيانة المطلوبة؟

يوصى بإجراء فحص روتيني للملامسات والأسطح العازلة والمفاصل الميكانيكية. يقلل التصميم من تكرار الصيانة في ظل ظروف التشغيل العادية.
