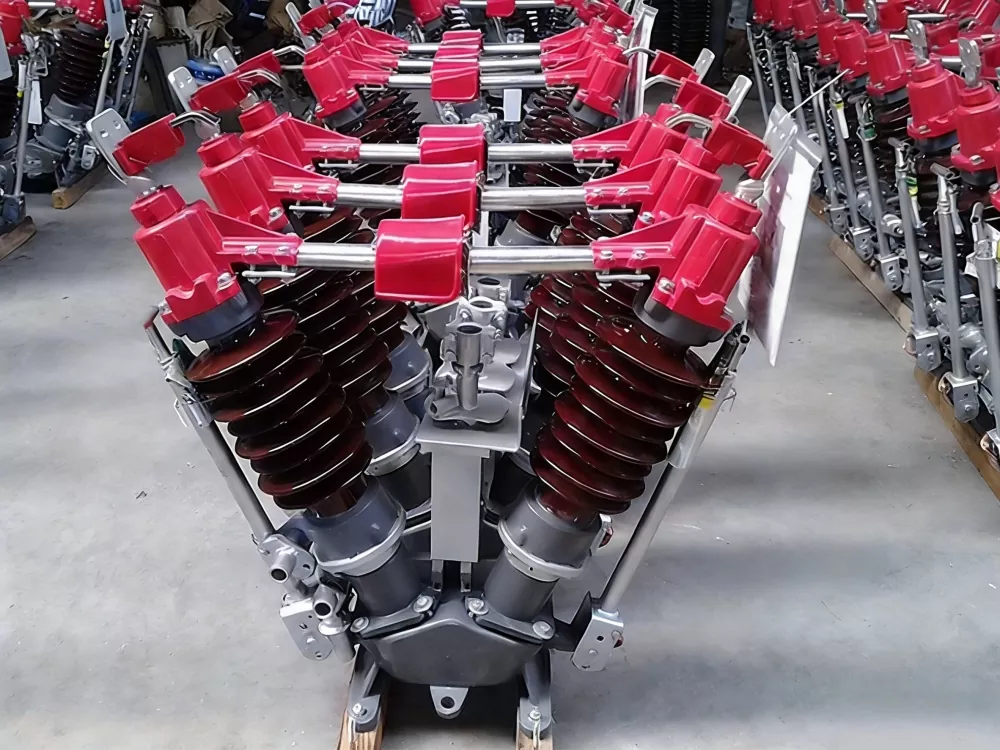

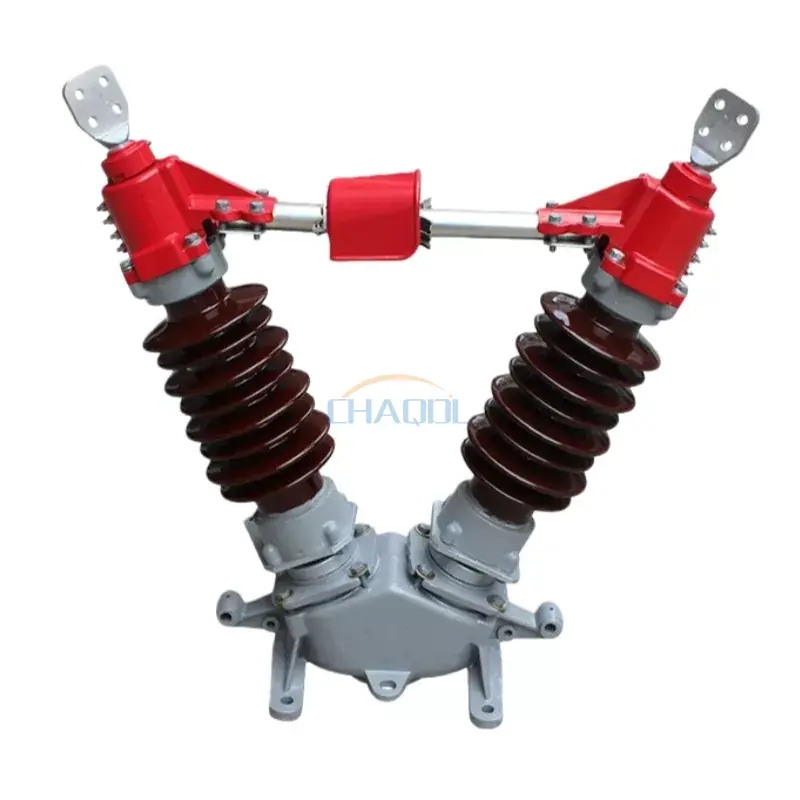

سلسلة GW5مفتاح فصل خارجي 40.5 كيلو فولتتم تصميمه لشبكات نقل وتوزيع الجهد المتوسط والعالي التي تعمل تحت ظروف تيار متردد 50 هرتز. يتم استخدامه على نطاق واسع في المحطات الفرعية ومحطات الطاقة لعزل الدوائر بأمان تحت الجهد دون تحميل التيار. يعتمد الهيكل آلية فتح أفقية من النوع V بعمود مزدوج، مما يضمن الخلوص الكهربائي المستقر والموثوقية الميكانيكية القوية في البيئات الخارجية القاسية.
بالمقارنة مع مفاتيح العزل التقليدية، هذامفتاح فصل خارجي 40.5 كيلو فولتيوفر مقاومة محسنة للرياح، وأداء معززًا ضد التلوث، ونظام اتصال أكثر استقرارًا، مما يجعله مناسبًا للتشغيل طويل الأمد في المناطق الساحلية والصحراوية والمناطق ذات الرطوبة العالية.
|
اسم المشروع |
قيمة المعلمة |
||||||
|
الجهد المقنن |
40.5 كيلو فولت |
72.5 كيلو فولت |
126 كيلو فولت |
||||
|
مستوى العزل المقدر |
تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي |
95/115 ك.ف |
140/160 ك.ف |
230/245 كيلو فولت |
|||
|
دفعة البرق تحمل الجهد |
185/215 ك.ف |
325/375 ك.ف |
550/630 ك.ف |
||||
|
التردد المقدر |
50 هرتز |
||||||
|
التصنيف الحالي |
630/1250 أ |
1600 أ |
2000 أ |
||||
|
مدة الدائرة القصيرة المقدرة |
4/2 ثانية |
||||||
|
تصنيف الحمل الميكانيكي الطرفي |
الحمل الطولي الأفقي |
750 ن |
1000ن |
||||
|
الحمل الجانبي الأفقي |
500ن |
750 ن |
|||||
|
القوة العمودية |
750 ن |
1000ن |
|||||
|
مسافة الزحف |
1013/1256 ملم |
1813/2248 ملم |
|||||
|
الحياة الميكانيكية |
2000 مرة |
||||||
|
آلية التشغيل يدويا |
CS17، CS17G |
||||||
|
آلية التشغيل التي تعمل بمحرك |
نموذج |
CJ5/CJ6 |
|||||
|
جهد المحرك |
AC220/380، DC220 |
||||||
|
التحكم في جهد الدائرة |
AC220، DC220 |
||||||
|
وقت الفتح (لقاطع الدائرة) |
6 ± 1 ثانية |
||||||
|
وزن المنتج |
لا ترتكز |
360 كجم |
500 كجم |
800 كجم |
|||
|
التأريض الفردي |
390 كجم |
560 كجم |
900 كجم |
||||
|
التأريض المزدوج |
430 كجم |
620 كجم |
1000 كجم |
||||

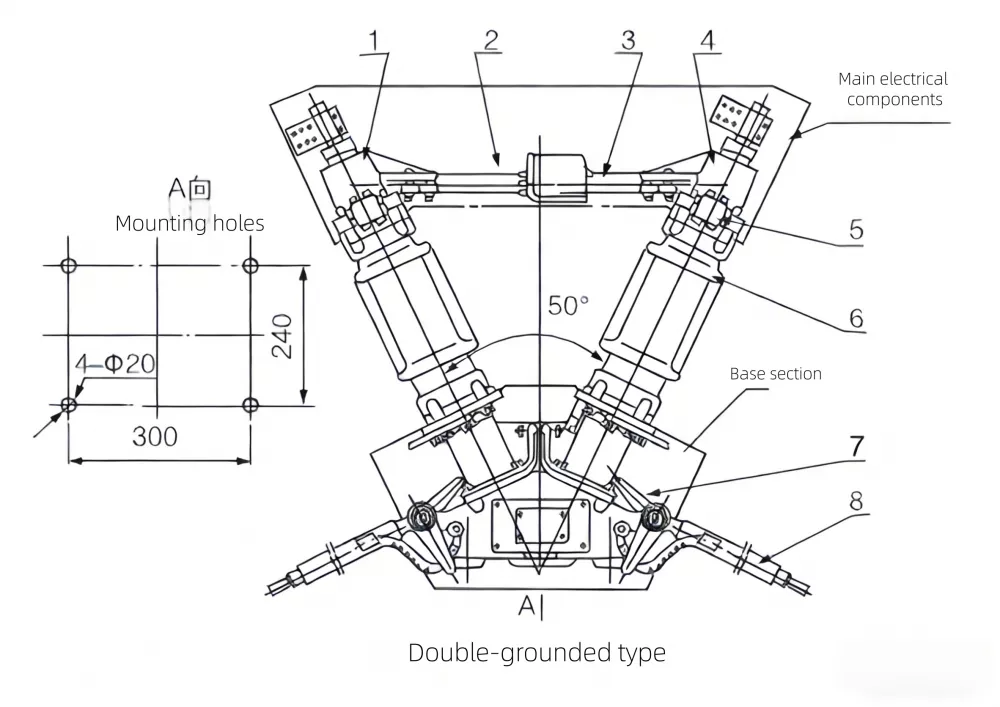

GW5-40.5KV مخطط أبعاد مفتاح الفصل الخارجي
1. كتلة المحطة الطرفية
2. جهة الاتصال الرئيسية
3. إصبع الاتصال الرئيسي
4. الكتلة الطرفية
5. تأريض إصبع الاتصال
6. آخر عازل
7. لوحة الحد
8. مفتاح التأريض

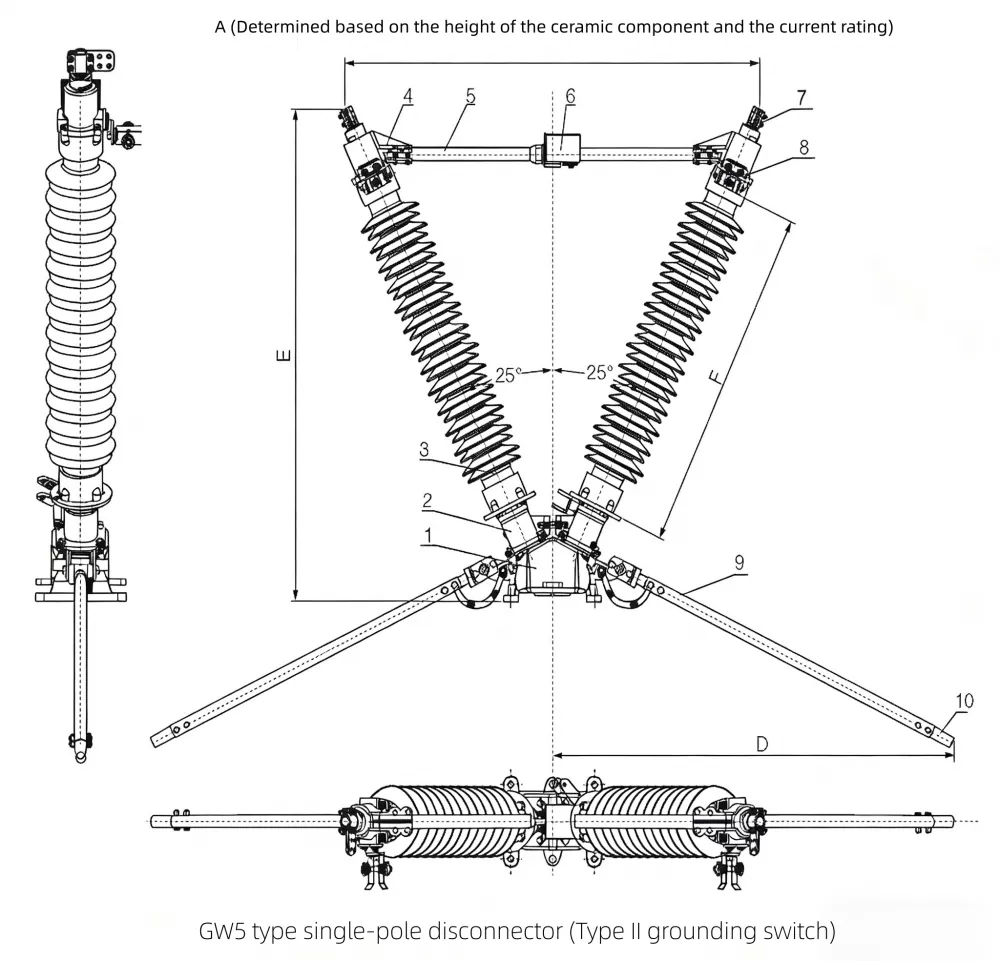

GW5-126 مخطط أبعاد مفتاح الفصل الخارجي
1. القاعدة
2. الدعم
3. عمود عازل
4. الكتلة الطرفية
5. قضيب موصل بعمود دائري
6. قضيب موصل ذو عمود مربع
7. المشبك الطرفي
8. مفتاح التأريض الاتصال الثابت
9. أنبوب الألومنيوم التبديل التأريض
10. مفتاح التأريض
| بند التقييم | مفتاح الفصل الخارجي GW5 40.5KV الخاص بنا | نموذج المنافس التقليدي |
| الاستقرار الهيكلي | تصميم معزز بعمود مزدوج على شكل حرف V مع مقاومة أعلى للرياح | هيكل ذو عمود واحد، استقرار ميكانيكي أقل |
| أداء الاتصال | أصابع تلامس مطلية بالفضة، توزيع الضغط الأمثل | اتصالات النحاس القياسية، وارتداء أسرع |
| المتانة في الهواء الطلق | طلاء مضاد للتآكل + نظام عازل مقوى | طلاء أساسي، أداء ساحلي محدود |
| مرونة التشغيل | يدعم التشغيل اليدوي + الآلي مع حماية التعشيق | في الغالب التشغيل اليدوي فقط |
| تكلفة الصيانة | منخفض بسبب العمر الميكانيكي الطويل (2000 دورة) | ارتفاع وتيرة الصيانة |
المفتاح فصل خارجي 40.5 كيلو فولتيتم تطبيقه على نطاق واسع في:
بفضل تصميمه الميكانيكي القوي وأدائه الكهربائي المستقر، يعد فاصل الفصل هذا خيارًا موثوقًا به للمشغلين الذين يحتاجون إلى سلامة طويلة الأمد وكفاءة تشغيلية في البيئات الخارجية.
