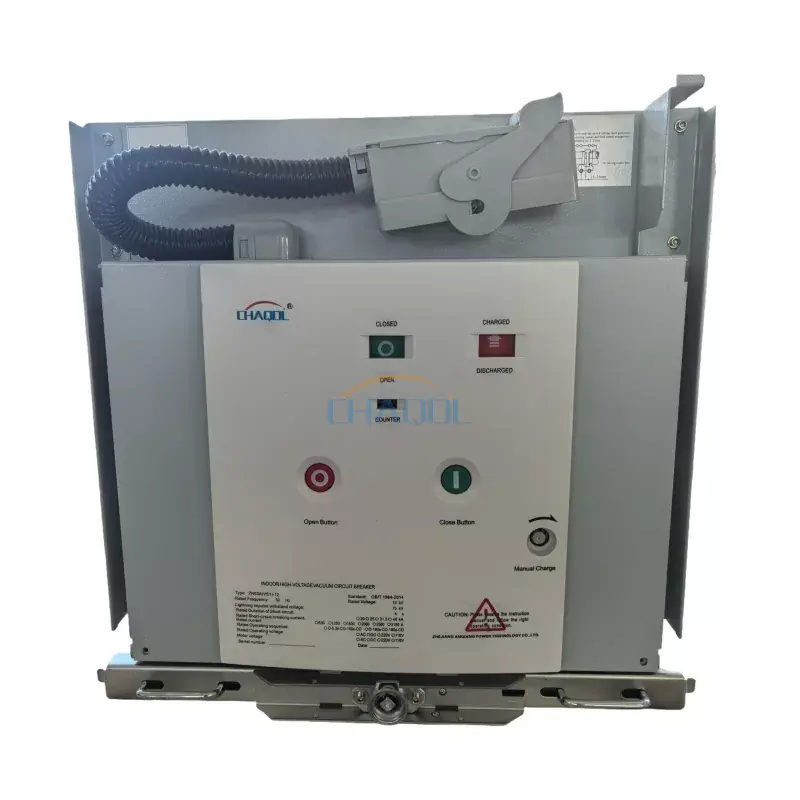

كيف يعمل قاطع الدائرة الكهربائية الداخلي القابل للسحب بقدرة 12 كيلو فولت؟

ملخص المقال:
A قاطع دائرة داخلي قابل للسحب 12 كيلو فولتهو أحد مكونات المفاتيح الكهربائية ذات الجهد المتوسط ​​الهامة المصممة لتوزيع الطاقة بشكل آمن وموثوق ومرن داخل المحطات الفرعية والمنشآت الصناعية والأنظمة الكهربائية التجارية. تشرح هذه المقالة مبدأ العمل والهيكل والمزايا وسيناريوهات التطبيق واعتبارات الصيانة وإرشادات الاختيار. الغرض منه هو مساعدة المهندسين وفرق المشتريات ومشغلي المرافق على تقليل المخاطر التشغيلية وتحسين موثوقية النظام.

جدول المحتويات

• 1. نظرة عامة على قاطع الدائرة الكهربائية الداخلي القابل للسحب بقدرة 12 كيلو فولت
• 2. شرح مبدأ العمل
• 3. المكونات الهيكلية الرئيسية
• 4. المزايا التقنية
• 5. سيناريوهات التطبيق النموذجية
• 6. قواطع الدائرة الثابتة والقابلة للسحب
• 7. اعتبارات الصيانة والتشغيل
• 8. كيفية اختيار قاطع الدائرة المناسب بجهد 12 كيلو فولت
• 9. الأسئلة المتداولة
• 10. الاستنتاج

1. نظرة عامة على قاطع الدائرة الكهربائية الداخلي القابل للسحب بقدرة 12 كيلو فولت

قاطع الدائرة الداخلية القابل للسحب بقدرة 12 كيلو فولت هو جهاز تحويل متوسط ​​الجهد مثبت في أنظمة المفاتيح الكهربائية المكسوة بالمعدن. وتتمثل مهمتها الرئيسية في مقاطعة تيارات الأعطال وحماية الشبكات الكهربائية من الأحمال الزائدة والدوائر القصيرة وظروف التشغيل غير الطبيعية. يسمح التصميم "القابل للسحب" باستخراج القاطع بأمان من لوحة المفاتيح الكهربائية للصيانة أو الاستبدال دون إزعاج النظام بأكمله.

يستخدم هذا النوع من قواطع الدائرة على نطاق واسع في شبكات توزيع الطاقة الحديثة حيث يعد وقت التشغيل والسلامة وإمكانية الخدمة من المتطلبات الأساسية.

2. شرح مبدأ العمل

يعتمد مبدأ التشغيل لقاطع الدائرة الداخلية القابل للسحب بقدرة 12 كيلو فولت على الفصل الميكانيكي السريع لجهات الاتصال جنبًا إلى جنب مع تقنية التبريد بالقوس. في الظروف العادية، يسمح القاطع للتيار بالتدفق عبر نقاط الاتصال المغلقة. عند حدوث خطأ، يرسل مرحل الحماية إشارة رحلة إلى آلية الكسارة.

• تطلق آلية التشغيل الطاقة الميكانيكية المخزنة.
• جهات الاتصال الرئيسية منفصلة بسرعة عالية.
• يتم إنشاء قوس كهربائي بين جهات الاتصال.
• تعمل وسيلة إطفاء القوس (مثل الفراغ أو SF6) على إخماد القوس بسرعة.
• تتم مقاطعة الدائرة بأمان خلال ميلي ثانية.

تمنع هذه الاستجابة السريعة تلف المعدات، وتقلل من مخاطر الحريق، وتضمن استقرار النظام.

3. المكونات الهيكلية الرئيسية

يشتمل الهيكل النموذجي لقاطع الدائرة الداخلية القابل للسحب بقدرة 12 كيلو فولت على عدة مكونات متكاملة:

4. المزايا التقنية

تتطلب أنظمة الطاقة الحديثة معدات ليست موثوقة فحسب، بل سهلة الصيانة أيضًا. يوفر قاطع الدائرة الداخلي القابل للسحب 12 كيلو فولت العديد من المزايا الرئيسية:

• مستوى أمان عالي:تصميم مغلق بالكامل يقلل من التعرض للمكونات الحية.
• سهولة الصيانة:يسمح الهيكل القابل للسحب بالخدمة الآمنة دون إيقاف التشغيل الكامل.
• قدرة قوية على تبريد القوس:يضمن انقطاع الفراغ إزالة الأخطاء بسرعة.
• تصميم مدمج:مناسبة للمحطات الفرعية الداخلية ذات المساحة المحدودة.
• موثوقية عالية:مصممة لعمليات التبديل المتكررة.

5. سيناريوهات التطبيق النموذجية

يتم استخدام قاطع الدائرة الداخلية القابل للسحب بقدرة 12 كيلو فولت على نطاق واسع في أنظمة التوزيع ذات الجهد المتوسط ​​عبر العديد من الصناعات:

• محطات الطاقة الفرعية ومراكز توزيع الشبكة
• مصانع التصنيع الصناعية
• منشآت التعدين والمعادن
• المباني التجارية الشاهقة
• محطات الطاقة المتجددة

إن قدرته على التكيف تجعله مكونًا أساسيًا في ضمان إمدادات الكهرباء المستقرة في بيئات البنية التحتية الحيوية.

6. قواطع الدائرة الثابتة والقابلة للسحب

يعد فهم الفرق بين التصميمات الثابتة والقابلة للسحب أمرًا ضروريًا عند اختيار حلول المفاتيح الكهربائية.

على الرغم من أن القواطع القابلة للسحب لها تكلفة أولية أعلى، إلا أنها تقلل بشكل كبير من مخاطر التوقف التشغيلي والصيانة على المدى الطويل.

7. اعتبارات الصيانة والتشغيل

الصيانة المناسبة تضمن عمر خدمة طويل وأداء مستقر. يجب على المشغلين اتباع إجراءات التفتيش المنظمة:

• الفحص المنتظم لتآكل التلامس وحالة العزل
• تشحيم أجزاء التشغيل الميكانيكية
• اختبار آليات الرحلة والإغلاق
• التحقق من وظائف النظام المتشابك
• يتحقق التصوير الحراري من نقاط الحرارة الزائدة

ويجب أيضًا مراقبة الظروف البيئية مثل الرطوبة والغبار وتقلبات درجات الحرارة لتجنب تدهور الأداء.

8. كيفية اختيار قاطع الدائرة المناسب بجهد 12 كيلو فولت

يتطلب اختيار الكسارة المناسبة تقييم المعلمات الفنية والتشغيلية:

• الفولطية والقدرة الحالية
• قدرة كسر ماس كهربائى
• ظروف بيئة التثبيت
• توافق المفاتيح الكهربائية
• متطلبات إمكانية الوصول إلى الصيانة

تعد معايير التصنيع عالية الجودة والامتثال لمعايير السلامة الكهربائية الدولية أمرًا ضروريًا لضمان الموثوقية على المدى الطويل.

المنتجات التي تم تصميمها وتصنيعها بواسطةتشجيانغ Anqiang تكنولوجيا الطاقة المحدودةتم تصميمها لتلبية توقعات الأداء والسلامة الصارمة في أنظمة الطاقة ذات الجهد المتوسط.

9. الأسئلة المتداولة

س 1: ما هي الوظيفة الرئيسية لقاطع الدائرة الكهربائية الداخلي القابل للسحب بقدرة 12 كيلو فولت؟
إنه يحمي الأنظمة الكهربائية عن طريق مقاطعة تيارات الأعطال والسماح بالصيانة الآمنة من خلال هيكل قابل للسحب.

س2: ما الذي يجعل النوع القابل للسحب أكثر أمانًا؟
ويمكن عزله ماديًا عن النظام، مما يقلل من خطر الاتصال الكهربائي العرضي أثناء الصيانة.

س3: كم مرة يجب المحافظة عليها؟
يوصى عادةً بإجراء عمليات فحص روتينية سنويًا، مع عمليات فحص متكررة أكثر في البيئات القاسية.

س4: هل يمكن استخدامه في أنظمة الطاقة المتجددة؟
نعم، فهو يستخدم على نطاق واسع في محطات الطاقة الشمسية وطاقة الرياح الفرعية للتحكم الموثوق في توزيع الطاقة.

10. الاستنتاج

يلعب قاطع الدائرة الداخلي القابل للسحب 12 كيلو فولت دورًا حيويًا في أنظمة توزيع الطاقة الحديثة ذات الجهد المتوسط. إن الجمع بين الأمان والمرونة والقدرة القوية على انقطاع الأعطال يجعله خيارًا مفضلاً لتطبيقات البنية التحتية الحيوية. يعمل الاختيار والتركيب والصيانة بشكل صحيح على تحسين موثوقية النظام وتقليل المخاطر التشغيلية بشكل كبير.

مع الهندسة المتقدمة ومراقبة الجودة الصارمة،تشجيانغ Anqiang تكنولوجيا الطاقة المحدودةتوفر حلولاً مصممة لتلبية المتطلبات الصناعية الصعبة وضمان أداء مستقر لنظام الطاقة.

للحصول على المواصفات التفصيلية أو الاستشارة الفنية أو دعم المشروع،اتصل بنااليوم لاستكشاف كيف يمكن لحلولنا تحسين كفاءة نظام توزيع الطاقة وسلامته.
