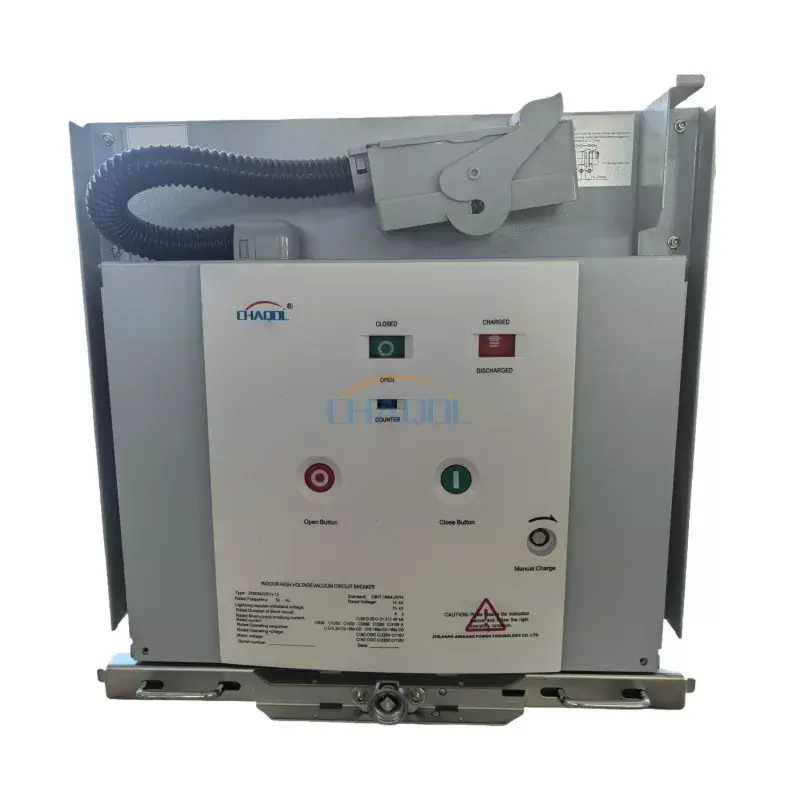

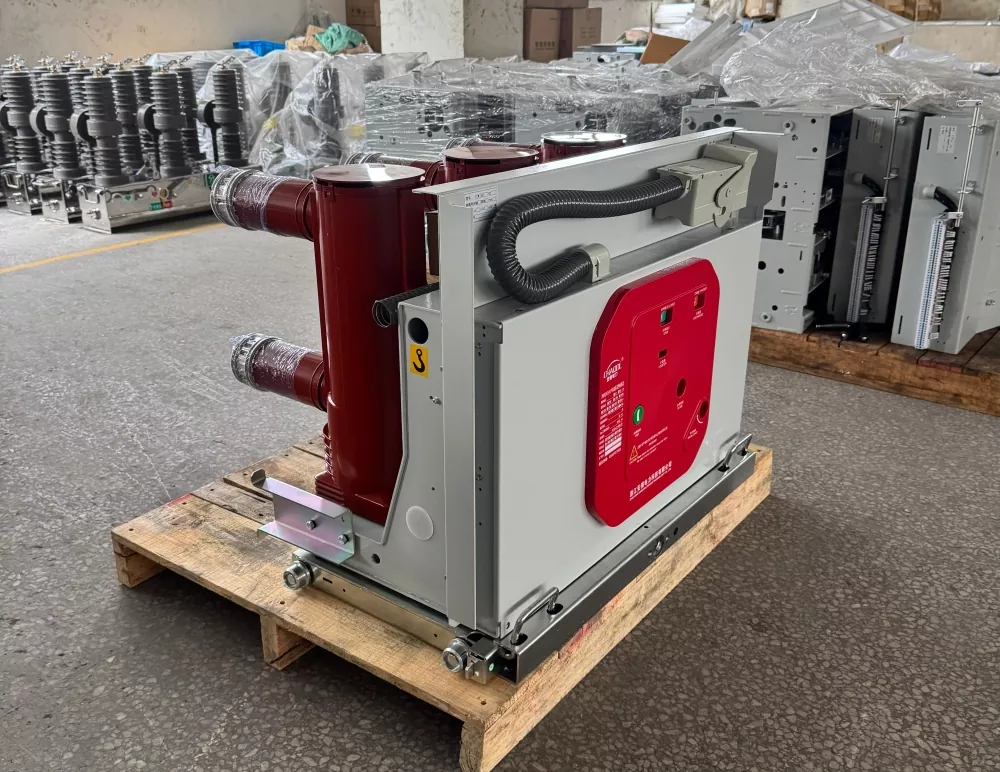

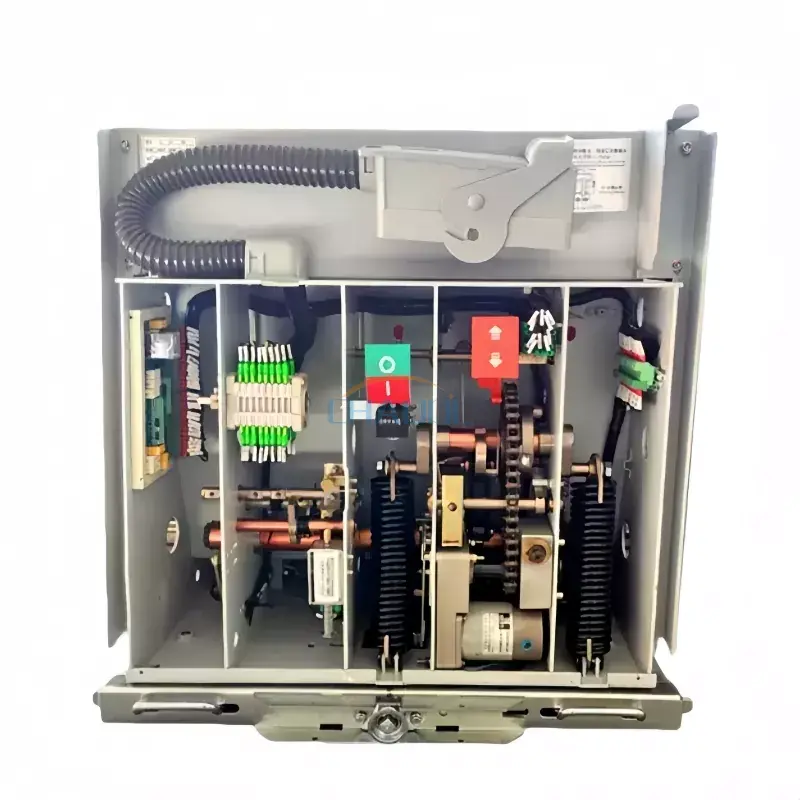

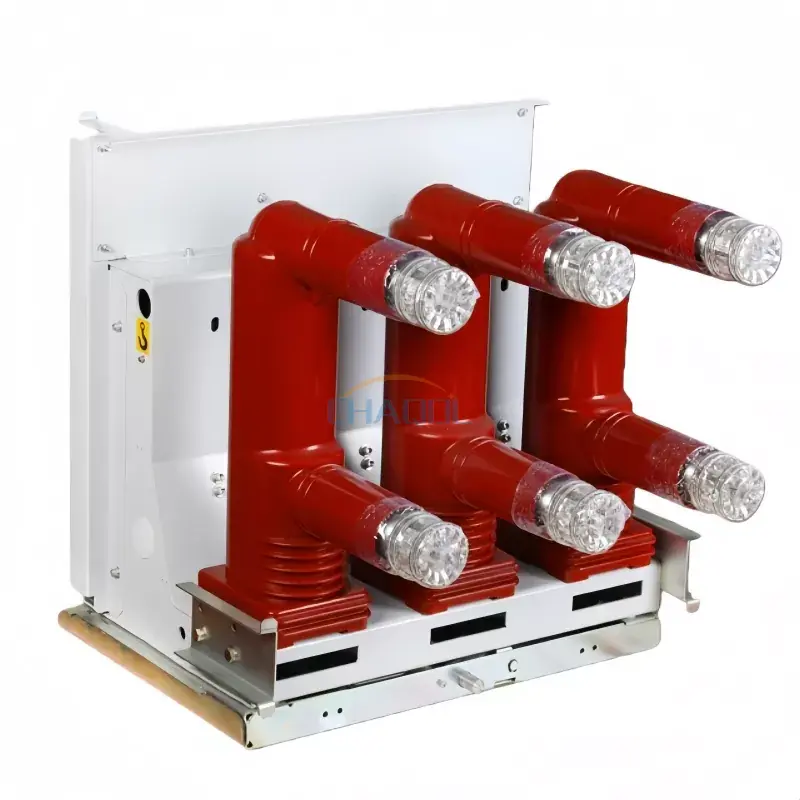

نموذج المنتج لقاطع الدائرة الكهربائية الداخلي القابل للسحب 12KV هو ZN63(VS1)-12. يتميز المنتج بآلية تشغيل متكاملة وقاطع دائرة، ويمكن للدائرة الرئيسية استخدام مجموعة قطب مغلفة بالكامل لتحقيق التصغير والموثوقية العالية والتشغيل بدون صيانة. يمكن استخدامه مع المفاتيح الكهربائية ذات الجهد المتوسط مثل سلسلة KYN28.
|
الجهد المقنن |
12 كيلو فولت/17.5 كيلو فولت |
|
التردد المقدر |
50 هرتز |
|
نبضة البرق المقدرة تتحمل الجهد (قيمة الذروة) |
75 كيلو فولت |
|
تردد الطاقة المقنن لوقت قصير يتحمل الجهد (1 دقيقة) |
42 كيلو فولت |
|
التصنيف الحالي |
630/1250 أ |
|
تصنيف كسر ماس كهربائى الحالي |
20/25 كيلو أمبير |
|
تصنيف ماس كهربائى صنع الحالي (قيمة الذروة) |
50/63 كيلو أمبير |
|
تصنيف قصير الوقت يتحمل التيار والمدة |
20/4 كيلو أمبير/ثانية |
|
تصنيف تيار كسر الدائرة القصيرة وعدد عمليات الكسر |
30 مرة |
|
وقت الإغلاق |
35-70 مللي ثانية |
|
وقت الفتح (لقاطع الدائرة) |
20-50 مللي ثانية |
|
الحياة الميكانيكية |
10,000 مرة |
|
قدرة تخزين الطاقة المقدرة وجهد التشغيل |
تيار متردد 220/110 فولت تيار مستمر 220/110 فولت |
|
متوسط سرعة الإغلاق |
0.5-0.8 م/ث |
|
متوسط سرعة التبديل |
0.9-1.2 م/ث |
|
فجوة الاتصال |
11±1 ملم |
|
تجاوز الاتصال |
3.5±0.5 ملم |
|
الاتصال وقت الارتداد الإغلاق |
≥ 2 م/ث |
1. نطاق درجة حرارة التشغيل هو -10 درجة مئوية إلى 40 درجة مئوية، ويسمح بالتخزين والنقل عند -30 درجة مئوية؛
2. يجب ألا يتجاوز ارتفاع التشغيل 1000 متر. إذا زاد الارتفاع، يجب زيادة مستوى العزل المقدر وفقًا لذلك؛
3. يجب ألا يتجاوز مستوى الشدة الزلزالية المطبق 8.
4. قاطع الدائرة الداخلي القابل للسحب 12kV مناسب للمواقع الخالية من الحريق، الانفجار، التلوث الشديد، التآكل الكيميائي، والاهتزاز العنيف.
