قاطع دائرة مفرغ مثبت على الجانب بقدرة 24 كيلو فولت

نموذج المنتج لقاطع الدائرة الفراغية المثبت على الجانب 24KV هو ZN63A (VS1)-24. يتم استخدامه في أنظمة الطاقة ثلاثية الطور AC 50 هرتز بجهد مقنن يبلغ 24 كيلو فولت. الميزة الأساسية هي التصميم المتكامل لآلية التشغيل وجسم قاطع الدائرة. يمكن تركيبها بشكل ثابت أو استخدامها كوحدة قابلة للسحب مع آلية العربة. يمكن تطبيقه على أنواع مختلفة من الأحمال ومناسبات التشغيل المتكررة، ويمكن استخدامه لحماية المعدات الكهربائية والتحكم فيها في المؤسسات الصناعية والتعدين ومحطات الطاقة والمحطات الفرعية، وهو مناسب بشكل خاص للصناعات المعدنية والكيميائية والفحم.

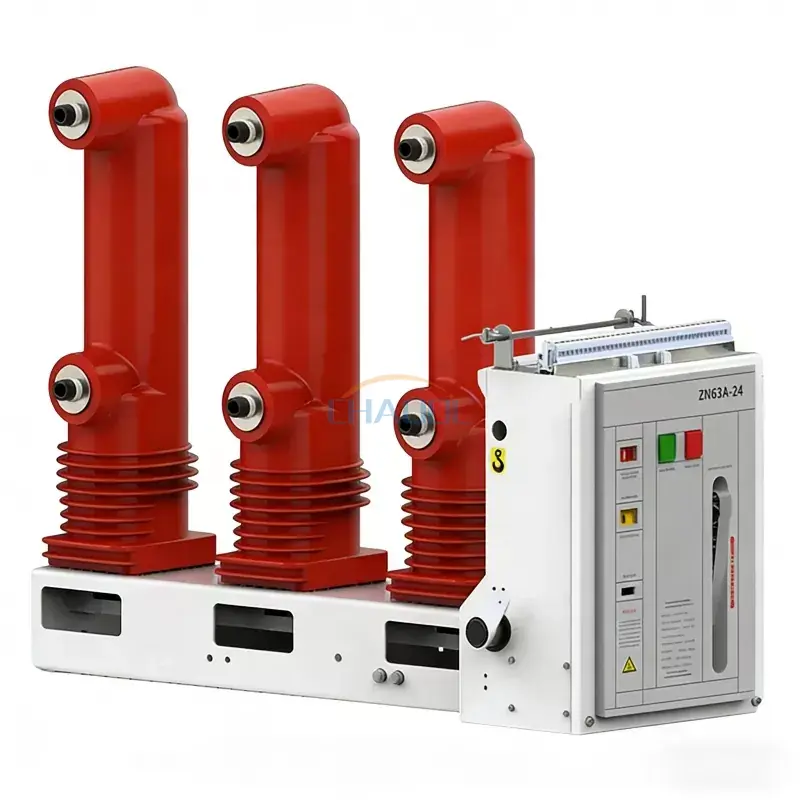

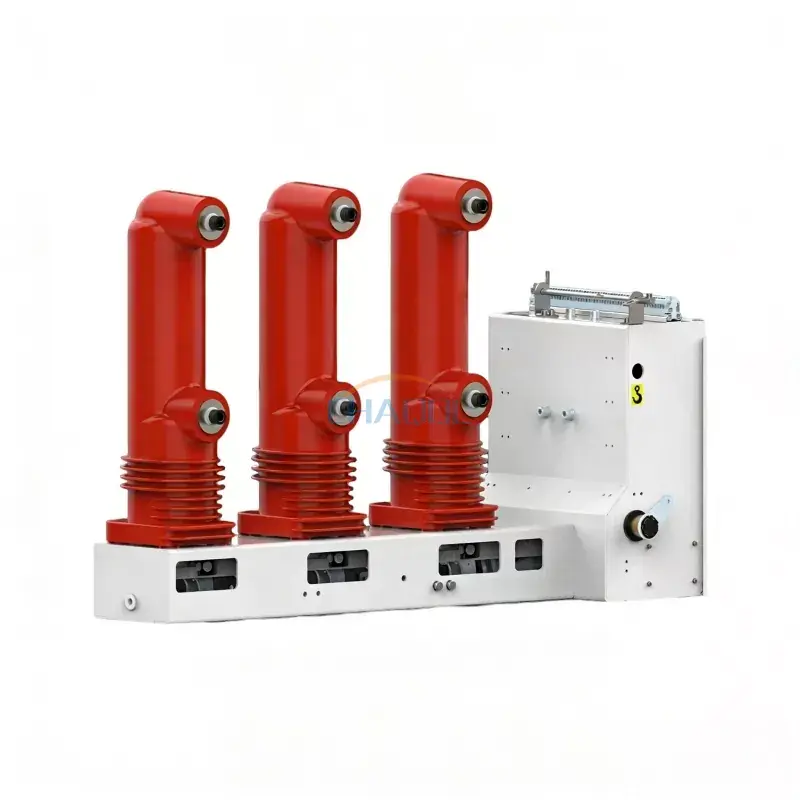

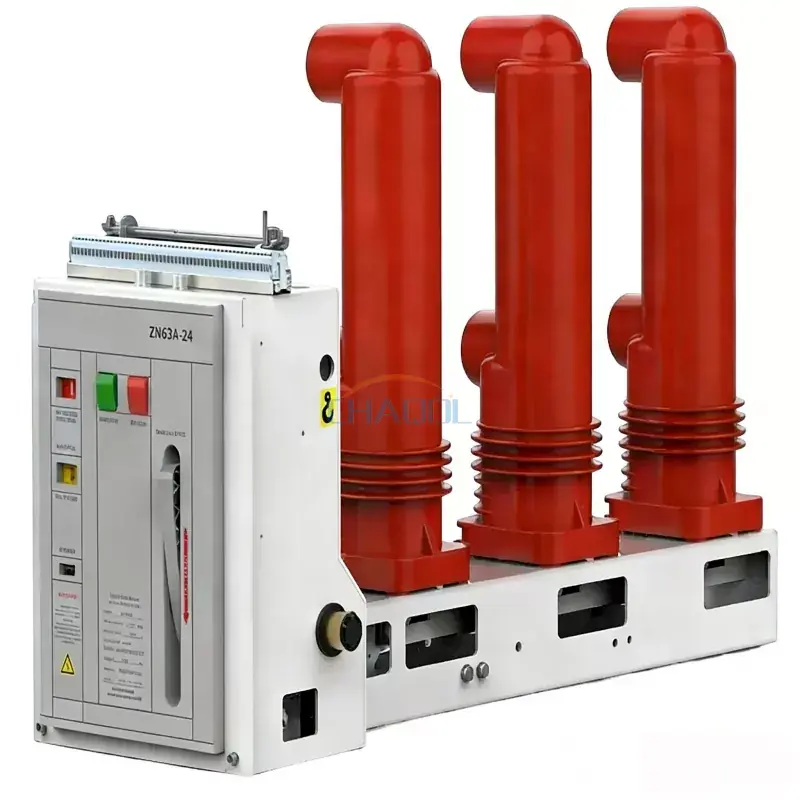

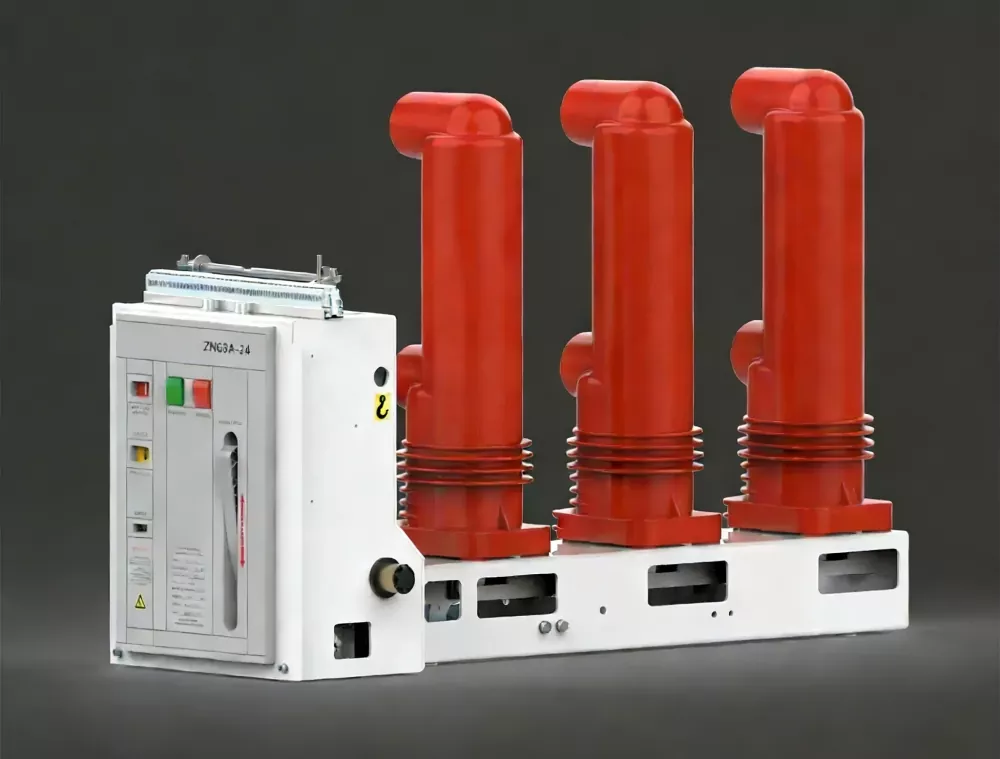

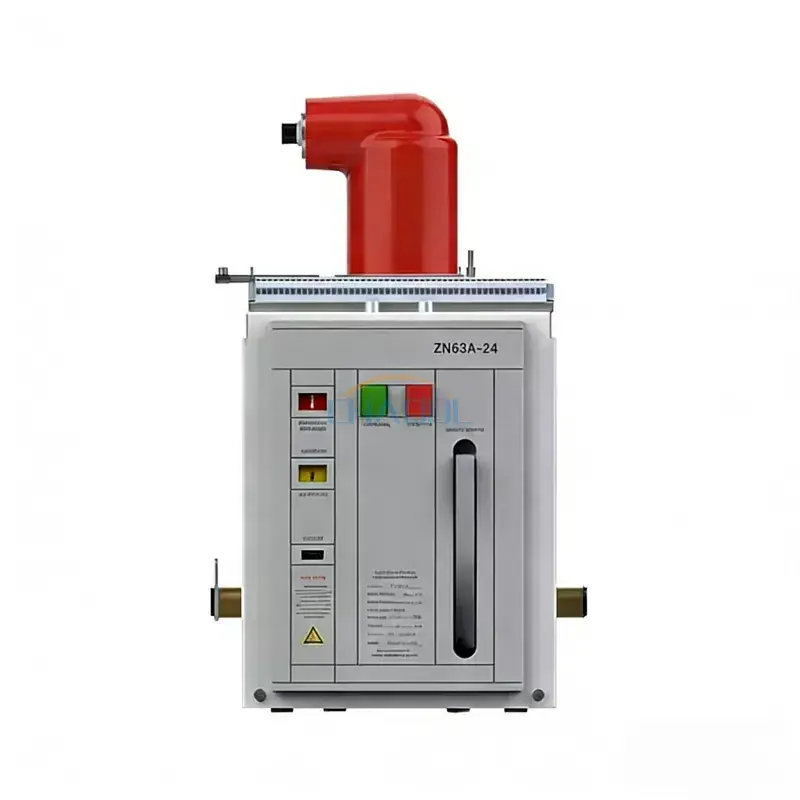

مخطط المظهر

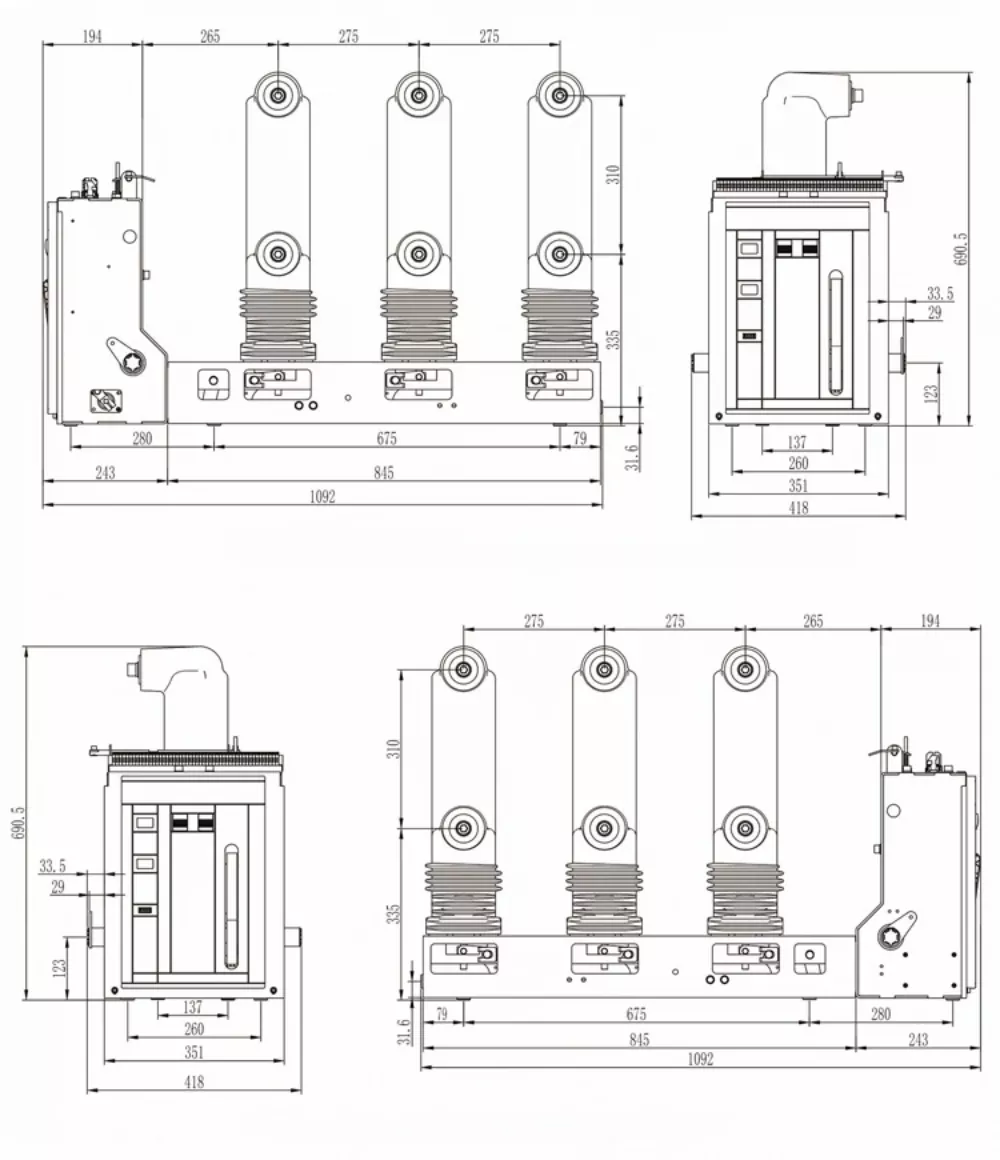

مخطط الأبعاد

المعلمات التقنية

1 - تصنيف كسر الدائرة القصيرة (KA)

2-التصنيف الحالي (أ)

3- آلية الطرد

4-الجهد المقدر (كيلو فولت)

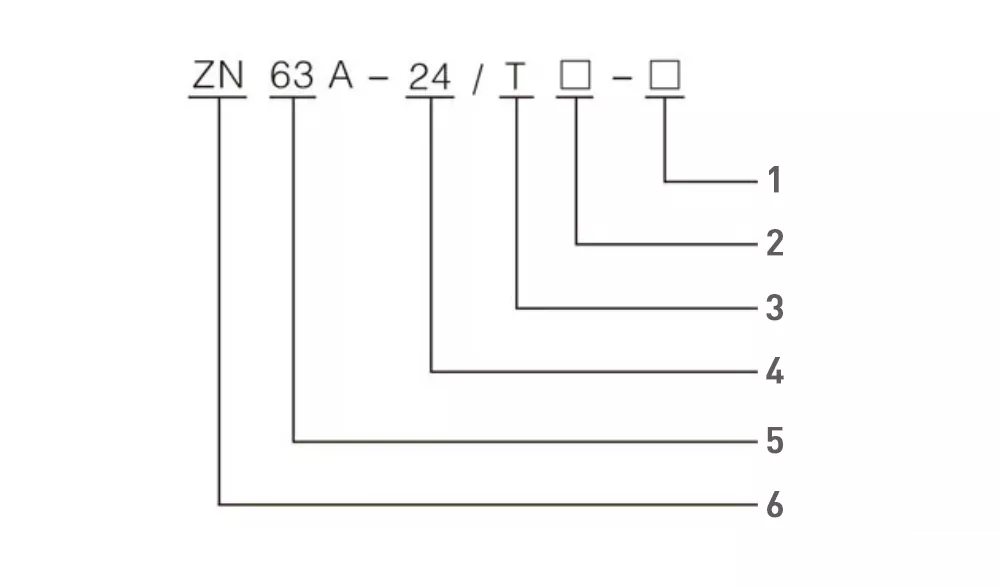

5- رقم التصميم

6- قاطع الدائرة الفراغية الداخلي

الميزات الهيكلية

1. يستخدم قاطع الدائرة الفراغية المثبت على الجانب 24kV قاطع فراغ من السيراميك أو الزجاج في المنتصف، ويتميز بمادة تلامس من النحاس والكروم وهيكل تلامس المجال المغناطيسي الطولي على شكل كوب، مما يؤدي إلى معدل تآكل كهربائي منخفض، وعمر كهربائي طويل، وجهد تحمل عالي للتلامس، وقوة عزل عازلة مستقرة، وسرعة استرداد سريعة لانقراض القوس، ومستوى تقطيع تيار منخفض، وقدرة كسر قوية.

2. إنها تعتمد آلية تشغيل لتخزين طاقة الزنبرك مرتبة أفقيًا مع كل من وظائف تخزين الطاقة اليدوية والكهربائية.

3. إنها تستخدم هيكل عمود ثلاثي الطور. تستخدم الأعمدة ثلاثية الطور ومحولات التيار العزل الصلب من راتنجات الإيبوكسي الخارجية المستوردة، أو راتنجات الإيبوكسي الداخلية المطلية بعزل صلب من مطاط السيليكون، وتتميز بمقاومة درجات الحرارة العالية والمنخفضة، والأشعة فوق البنفسجية، والشيخوخة، بالإضافة إلى مقاومة جيدة للرطوبة والتكثيف.

بيئة التشغيل

1. درجة حرارة الهواء المحيط: -15 درجة مئوية إلى 40 درجة مئوية

2. الارتفاع: لا يتجاوز 1000 متر (في حالة الحاجة إلى ارتفاع أعلى، يجب زيادة مستوى العزل المقنن وفقًا لذلك).

3. الشدة الزلزالية: لا تزيد عن 8 درجات.

4. الرطوبة النسبية: المعدل اليومي لا يزيد عن 95%، المعدل الشهري لا يتجاوز 90%.

5. قاطع الدائرة الكهربائية المثبت على الجانب 24kV مناسب للمواقع الخالية من الحرائق، ومخاطر الانفجار، والتلوث الشديد، والتآكل الكيميائي، والاهتزازات العنيفة.
