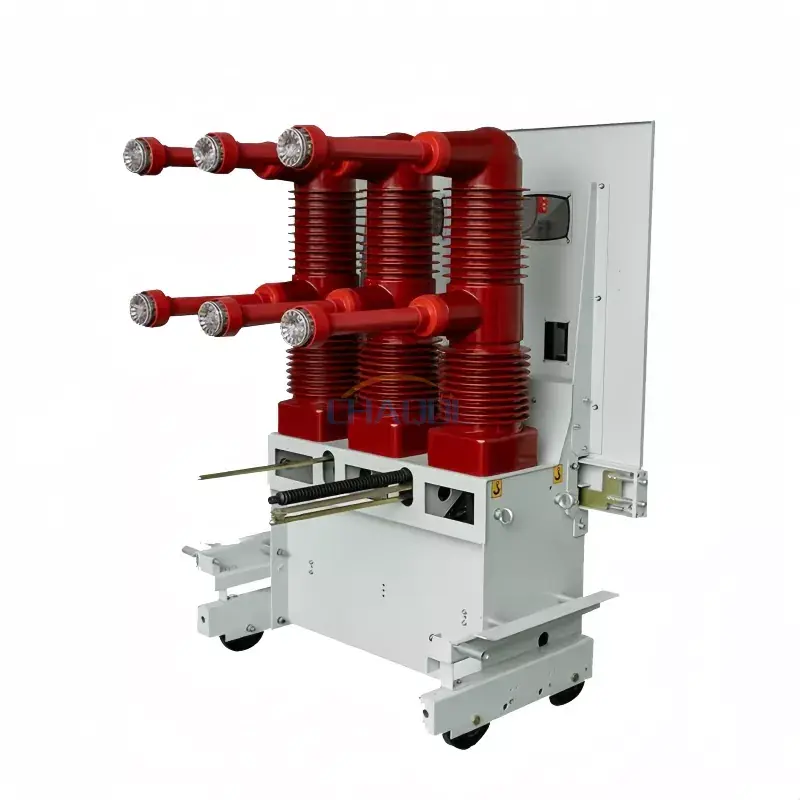

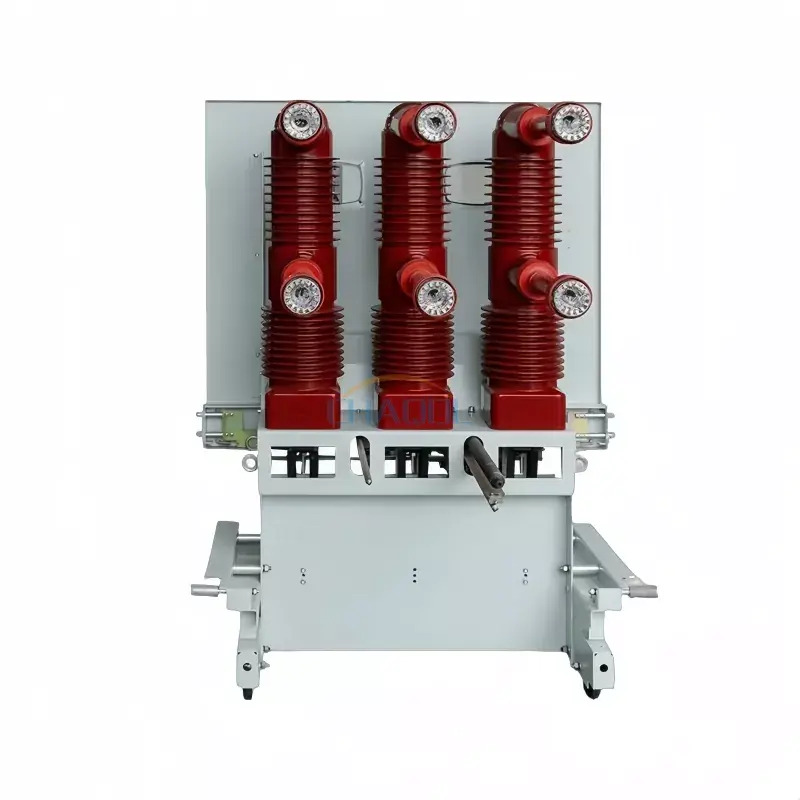

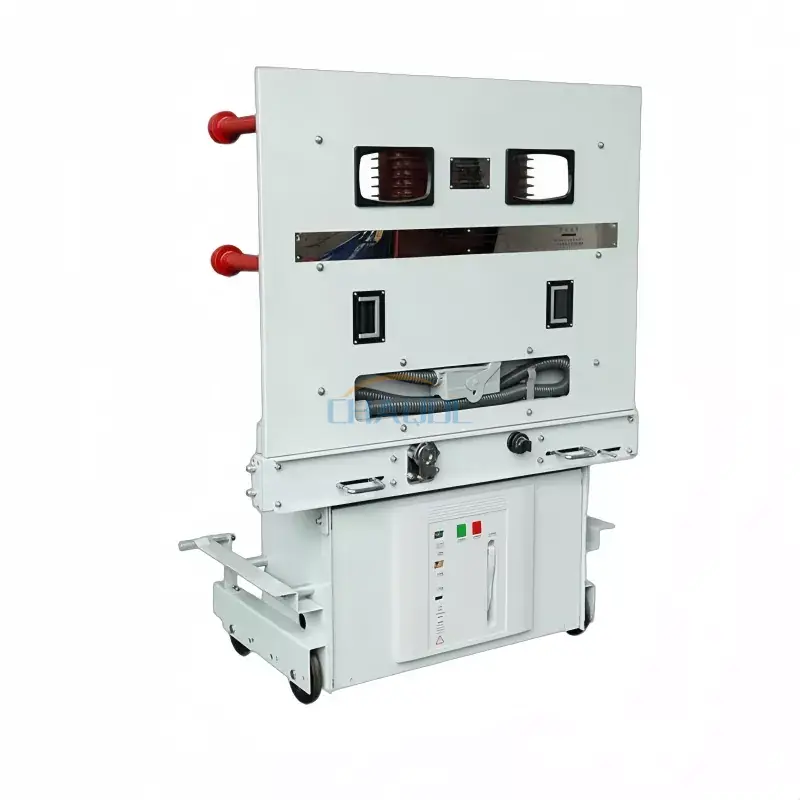

القاطع دائرة الجهد العالي الداخلي 36 كيلو فولت(نموذج:ZN85-40.5) عبارة عن قاطع دارة فراغي متوسط الجهد مصمم لتوفير حماية موثوقة وتبديل أنظمة التوزيع الكهربائية. يتميز بهيكل عمودي مدمج مع آلية تشغيل زنبركية متكاملة، فهو يقلل بشكل كبير من عمق التثبيت مع الحفاظ على القوة الميكانيكية الممتازة والاستقرار التشغيلي.
تم تصميمه لتوزيع الطاقة الصناعية والمحطات الفرعية ومحطات الطاقة وعمليات التعدين والمرافق التجارية الكبيرةقاطع دائرة الجهد العالي الداخلي 36 كيلو فولتيوفر تبديلًا يمكن الاعتماد عليه لتيار الحمل العادي، وتيار التحميل الزائد، وتيار خطأ الدائرة القصيرة. إن هيكلها سهل الصيانة، وعمر الخدمة الطويل، وأداء القطع العالي يجعلها حلاً مثاليًا لأنظمة المفاتيح الكهربائية الحديثة ذات الجهد المتوسط.

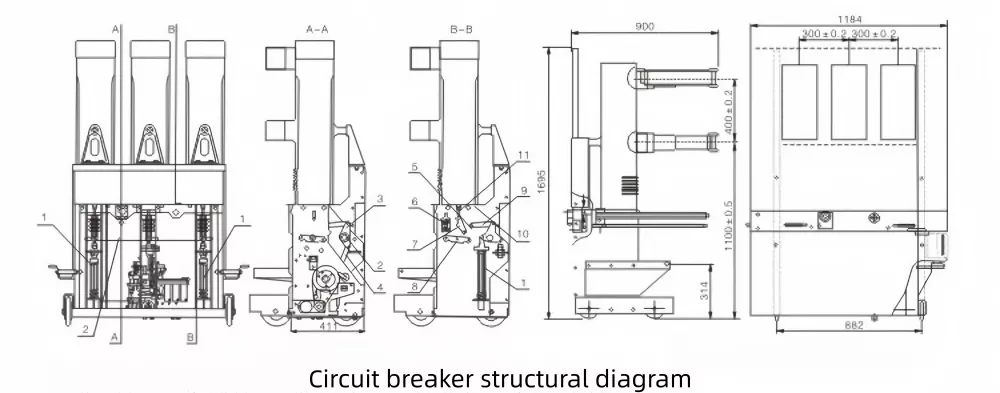

1. فتح الربيع
2. العمود الرئيسي
3. ذراع الساعد ذو القطب الأوسط
4. قضيب النقل
5. لوحة توصيل ناقل الحركة
6. اتصل بالربيع
7/8/9. لوحات توصيل ناقل الحركة
10. ذراع الساعد ذو القطب الجانبي
11. محمل كروي بنهاية القضيب
القاطع دائرة الجهد العالي الداخلي 36 كيلو فولتيستخدم على نطاق واسع لحماية الطاقة ذات الجهد المتوسط والتحكم فيها في:
| المعلمة | قيمة |
| الجهد المقنن | 36 / 40.5 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | 1250 / 1600 / 2000 أ |
| تصنيف قصير الوقت الصمود الحالي | 25 / 31.5 كيلو أمبير |
| تصنيف الذروة الصمود الحالي | 63 / 80 كيلو أمبير |
| مدة الدائرة القصيرة المقدرة | 4 ثانية |
| تصنيف كسر الدائرة القصيرة الحالية | 25 / 31.5 كيلو أمبير |
| تصنيف ماس كهربائى صنع الحالي | 63 / 80 كيلو أمبير |
| تسلسل التشغيل المقدر | O-0.3s-CO-180s-CO |
| وقت الافتتاح | <80 مللي ثانية |
| عمليات كسر الدائرة القصيرة المقدرة | 20 مرة |
| بنك مكثف واحد التبديل الحالي | 630 أ |
| العودة إلى الوراء مكثف البنك التبديل الحالي | 400 أ |
| تردد الطاقة تحمل الجهد (1 دقيقة) | 95 كيلو فولت |
| دفعة البرق تحمل الجهد | 185 كيلو فولت |
| الحياة الميكانيكية | 10,000 مرة |

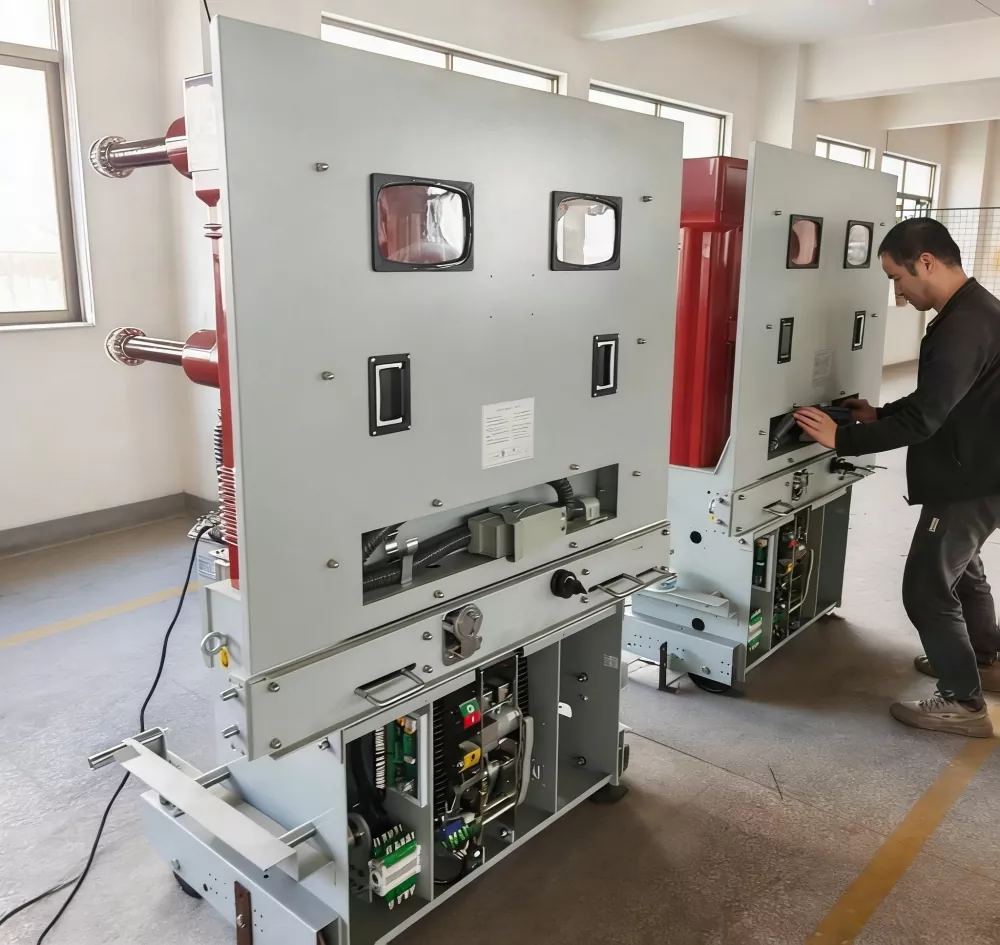

ملكناقاطع دائرة الجهد العالي الداخلي 36 كيلو فولتيتم تصنيعها بموجب إجراءات صارمة لمراقبة الجودة باستخدام قواطع فراغية متميزة ومكونات ميكانيكية دقيقة. تخضع كل وحدة لاختبارات المصنع الشاملة قبل الشحن لضمان الأداء الكهربائي المستقر والموثوقية التشغيلية على المدى الطويل.
تتوفر تكوينات OEM والتكوينات المخصصة، بما في ذلك التيارات المقدرة المختلفة، وفولتية التشغيل، وأبعاد التثبيت، والاتصالات المساعدة، وحلول مطابقة المفاتيح الكهربائية لتلبية متطلبات المشروع المختلفة في جميع أنحاء العالم.
1. ما هو استخدام قاطع الدائرة الكهربائية عالي الجهد 36 كيلو فولت؟
إنه مصمم لحماية الأنظمة الكهربائية ذات الجهد المتوسط والتحكم فيها عن طريق تبديل تيار الحمل العادي وتيار التحميل الزائد وتيار خطأ الدائرة القصيرة. يتم استخدامه على نطاق واسع في المحطات الفرعية ومحطات الطاقة والمرافق الصناعية وعمليات التعدين والمفاتيح الكهربائية ذات الجهد المتوسط.
2. ما هي المزايا الرئيسية لقاطع الدائرة الفراغية؟
توفر قواطع الدائرة الفراغية إطفاء سريع للقوس، واستعادة ممتازة للعزل، وعمر ميكانيكي طويل، ومتطلبات صيانة منخفضة، وأبعاد مدمجة، وموثوقية تشغيلية عالية. إنها صديقة للبيئة لأنها لا تحتاج إلى زيت عازل أو غاز SF6.
3. ما هي تقييمات الجهد والتيار المتوفرة؟
يدعم هذا النموذج الفولتية المقدرة36 كيلو فولت و 40.5 كيلو فولت، مع الخيارات الحالية المقدرة لـ1250A، 1600A، و2000A. تتوفر قدرات كسر مختلفة لتلبية متطلبات توزيع الطاقة المختلفة.
4. أين يمكن تركيب قاطع دائرة الجهد العالي الداخلي 36 كيلو فولت؟
إنها مناسبة للمفاتيح الكهربائية الداخلية ذات الجهد المتوسط المثبتة في المحطات الفرعية والمنشآت الصناعية وأنظمة طاقة المرافق والمباني التجارية ومشاريع الطاقة المتجددة ومرافق التعدين.
5. هل يمكن تخصيص قاطع الدائرة الكهربائية؟
نعم. تتوفر حلول OEM والحلول المخصصة، بما في ذلك التيار المقنن، وجهد التشغيل، والاتصالات المساعدة، وأبعاد التثبيت، وملحقات التحكم، وتوافق المفاتيح الكهربائية وفقًا لمواصفات المشروع.
6. ما هي مدة الخدمة الميكانيكية؟
يوفر قاطع الدائرة عمرًا ميكانيكيًا يصل إلى10,000 دورة تشغيل، مما يضمن أداءً موثوقًا على المدى الطويل مع تقليل تكاليف الصيانة والاستبدال.
7. هل يتوافق المنتج مع المعايير الدولية؟
يتم تصنيع قاطع الدائرة الكهربائية واختباره وفقًا لمعايير IEC المعمول بها لقواطع الدائرة الكهربائية ذات الجهد المتوسط. يمكن توفير شهادات إضافية ومتطلبات فنية مخصصة بناءً على مواصفات العميل أو المشروع.
8. هل يمكن دمج قاطع الدائرة هذا في أنظمة المفاتيح الكهربائية الموجودة؟
نعم. لقد تم تصميمه لسهولة الدمج في لوحات المفاتيح الكهربائية المتنوعة ذات الجهد المتوسط. يمكن لفريقنا الهندسي أيضًا توفير أبعاد تركيب مخصصة ودعم فني لمشاريع التثبيت التحديثية أو الجديدة.
