كيف يعمل المحول الحالي من خلال الأساسية؟

خلاصة: من خلال المحولات الحالية الأساسيةهي أجهزة مهمة في الأنظمة الكهربائية، مما يتيح قياسًا دقيقًا للتيار للمراقبة والحماية والتحكم. تستكشف هذه المقالة مبادئ العمل والمزايا واعتبارات التثبيت واهتمامات العملاء الشائعة، مما يساعد المهندسين ومديري المرافق على اتخاذ قرارات مستنيرة.

جدول المحتويات

• ما هو من خلال المحولات الحالية الأساسية؟
• مبدأ العمل من خلال المحولات الحالية الأساسية
• المزايا الرئيسية
• اعتبارات التثبيت
• التطبيقات النموذجية
• المشكلات الشائعة واستكشاف الأخطاء وإصلاحها
• التعليمات

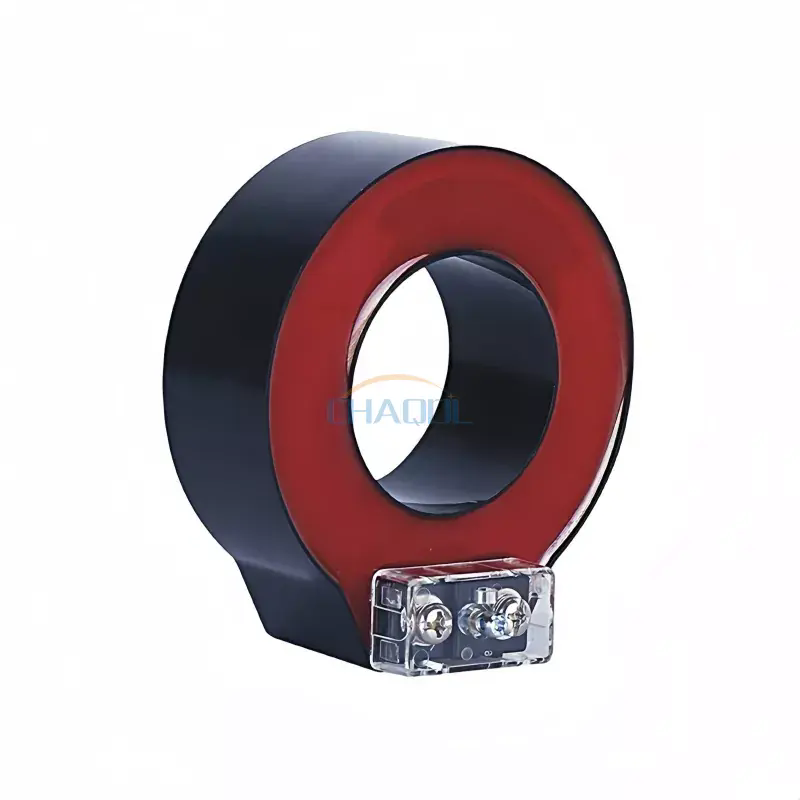

ما هو من خلال المحولات الحالية الأساسية؟

A من خلال محول التيار الأساسي (TCCT)هو جهاز كهربائي مصمم لقياس التيار المتردد (AC) عن طريق إنتاج تيار منخفض يتناسب مع التيار في الدائرة الأولية. على عكس المحولات من نوع النافذة أو المحولات ذات النواة المنفصلة، ​​يمر الموصل مباشرة عبر قلب TCCT، مما يتيح تصميمًا مدمجًا وقياسًا دقيقًا.

• يمر الموصل الأساسي عبر النواة مباشرة
• يوفر اللف الثانوي تيارًا مخفضًا للقياس
• تستخدم لمرحلات الحماية والعدادات وأنظمة المراقبة

مبدأ العمل من خلال المحولات الحالية الأساسية

تعمل TCCT على أساسالحث الكهرومغناطيسي. يولد الموصل الأساسي مجالًا مغناطيسيًا يتناسب مع التيار المتدفق عبره. يولّد هذا المجال المغناطيسي تيارًا في الملف الثانوي، والذي يمكن بعد ذلك قياسه بأمان بواسطة الأجهزة دون التعرض المباشر للجهد العالي.

المزايا الرئيسية

• تصميم مدمج:يتناسب بسهولة مع تركيبات المفاتيح الكهربائية واللوحات.
• دقة عالية:قياسات موثوقة لمرحلات الحماية وأجهزة القياس.
• دائم:بناء قوي للتشغيل على المدى الطويل في البيئات الصناعية.
• سهولة الصيانة:الحد الأدنى من الصيانة المطلوبة بسبب البناء البسيط.

اعتبارات التثبيت

يضمن التثبيت الصحيح الأداء الأمثل لـ TCCTs. تشمل العوامل الرئيسية ما يلي:

1. تأكد من أن الموصل الأساسي يتمركز في القلب لتجنب أخطاء القياس.
2. تحقق من صحة الأسلاك الثانوية والقطبية للحصول على قراءات دقيقة.
3. الحفاظ على مسافات العزل المناسبة لمنع المخاطر الكهربائية.
4. ضع في اعتبارك الظروف البيئية: يمكن أن تؤثر درجة الحرارة والرطوبة والاهتزاز على الأداء.

للحصول على أدلة التثبيت المحددة وتوصيات السلامة، توفر Anqiang Power أدلة مفصلة لكل طراز TCCT.

التطبيقات النموذجية

• قياس الطاقة في المنشآت الصناعية والتجارية
• المراقبة الحالية للمفاتيح الكهربائية والمحولات
• دوائر التتابع الوقائية في المحطات الفرعية
• التكامل في أنظمة SCADA للمراقبة عن بعد

المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

وحتى فرق التعاون التقني عالية الجودة قد تواجه مشكلات تشغيلية. تشمل المشاكل الشائعة ما يلي:

• إخراج النسبة غير الصحيحة:غالبًا ما يحدث ذلك بسبب أخطاء الأسلاك الثانوية أو الاختيار الأساسي غير الصحيح.
• ارتفاع درجة الحرارة:عادة بسبب الإفراط في التيار الأساسي أو سوء التهوية.
• التشبع المغناطيسي:يمكن أن يشوه القياسات في التطبيقات ذات التيار العالي.
• الأضرار الميكانيكية:قد تؤثر الصدمات الجسدية أو الاهتزازات على المحاذاة الأساسية.

يتضمن استكشاف الأخطاء وإصلاحها عمومًا التحقق من الأسلاك، والتحقق من تلف العزل، والتأكد من تصنيف الجهاز بشكل صحيح للتطبيق.

التعليمات

• س: هل يمكن لـ TCCTs قياس تيارات التيار المتردد والتيار المستمر؟
  ج: لا، من خلال محولات التيار الأساسية تم تصميمها لقياس التيار المتردد فقط بسبب اعتمادها على الحث الكهرومغناطيسي.
• س: كيف أختار TCCT المناسب لطلبي؟
  ج: ضع في اعتبارك تصنيف التيار الأساسي وفئة الدقة ومستوى العزل والظروف البيئية.
• س: هل لا تحتاج أجهزة CT الأساسية إلى الصيانة؟
  ج: إنها تتطلب الحد الأدنى من الصيانة، وبشكل أساسي فحص الأضرار المادية وسلامة الأسلاك.
• س: ما الذي يجعل TCCTs الخاصة بـ Anqiang Power مختلفة؟
  ج: تؤكد شركة Anqiang Power على التصنيع الدقيق والمتانة والدعم للتركيبات المعقدة.

من خلال محولات التيار الأساسية لا غنى عنها في الأنظمة الكهربائية الحديثة، مما يوفر إمكانات القياس والحماية والمراقبة الدقيقة. من خلال فهم المبادئ والتركيب والاهتمامات المشتركة، يمكن للمهندسين ضمان التشغيل الموثوق به عبر جميع التطبيقات.

للحصول على جودة عالية من خلال محولات التيار الأساسية والدعم الفني الشخصي، تفضل بزيارةقوة أنقيانغأواتصل بنالمناقشة متطلباتك والحصول على إرشادات الخبراء.
