كمورد محترف للمعدات الكهربائية،قوة أنقيانغيوفرمفتاح فصل خارجي 12 كيلو فولتلشبكات التوزيع ذات الجهد المتوسط التي تتطلب عزلًا كهربائيًا يمكن الاعتماد عليه، ووصولاً آمنًا للصيانة، وتشغيلًا خارجيًا موثوقًا. إن فهم مبدأ العمل والمواصفات الفنية ومتطلبات التطبيق يساعد المهندسين وفرق المشتريات على اختيار المعدات المناسبة لمشاريع الطاقة الخاصة بهم.
يعد مفتاح الفصل الخارجي بقدرة 12 كيلو فولت مكونًا أساسيًا في أنظمة توزيع الطاقة ذات الجهد المتوسط. تم تصميمه بشكل أساسي لعزل الدوائر الكهربائية في ظل ظروف عدم التحميل، فهو يوفر نقطة فصل مرئية تساعد موظفي الصيانة على تحديد قسم معزول من الشبكة. يتميز الطراز GW9-12 المقدم من Anqiang Power بهيكل أحادي القطب، وآلية شفرة موصلة، وتصميم ذاتي القفل للتطبيقات العملية الخارجية. تشرح هذه المقالة كيفية عمل المحول، ومكان استخدامه، وما هي المعلمات الفنية المهمة أثناء عملية الشراء، وكيف يدعم التثبيت والصيانة الصحيحة الموثوقية التشغيلية على المدى الطويل.
إن مفتاح الفصل الخارجي بقدرة 12 كيلو فولت هو جهاز عزل عالي الجهد يستخدم في الشبكات الكهربائية الخارجية. والغرض الأساسي منه هو إنشاء فجوة عزل عندما يجب فحص قسم الدائرة أو إصلاحه أو صيانته. يتم تركيب الجهاز بشكل شائع في أنظمة التوزيع والمحطات الفرعية وغيرها من التركيبات الكهربائية ذات الجهد المتوسط.

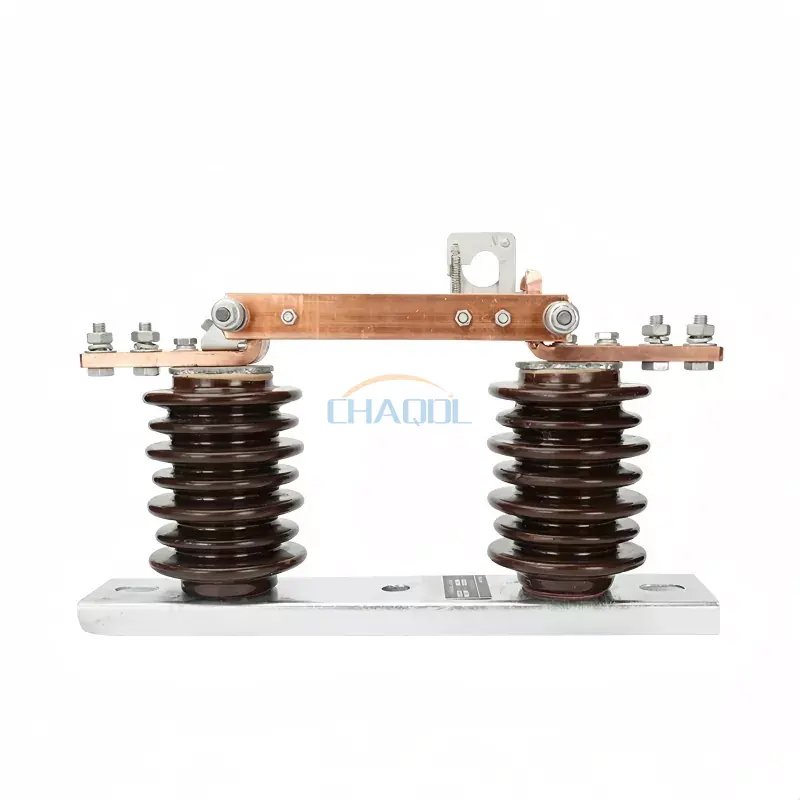

تم تصميم نموذج GW9-12 الخاص بشركة Anqiang Power للتشغيل أحادي الطور في أنظمة الخطوط ثلاثية الطور. تسمح آلية التشغيل الخاصة به للموظفين المعتمدين بفتح المفتاح أو إغلاقه باستخدام خطاف تشغيل معزول مناسب، وفقًا لتعليمات التشغيل الخاصة بالشركة المصنعة وإجراءات السلامة الكهربائية المعمول بها.
على عكس قاطع الدائرة، فإن مفتاح الفصل التقليدي غير مصمم لمقاطعة تيار الحمل العادي أو تيار الدائرة القصيرة. ولذلك يجب أن يتم تنسيقه مع قواطع الدائرة المناسبة ومعدات الحماية الأخرى. يعد هذا التمييز أمرًا بالغ الأهمية عند تصميم تسلسل تحويل آمن أو تحديد المعدات لمشروع توزيع الطاقة الجديد.
للحصول على فهم أوسع لخيارات المعدات، يمكن للمشترين أيضًا مراجعة نطاق مفاتيح فصل الجهد العالي لشركة Anqiang Power.
يعتمد مبدأ تشغيل مفتاح الفصل الخارجي على الحركة المادية لجهات الاتصال الموصلة. عندما يكون المفتاح مغلقًا، تقوم شفرته الموصلة بإنشاء التوصيل الكهربائي المقصود. عندما يتم فتح المفتاح في ظل ظروف عدم التحميل المسموح بها، تنفصل الشفرة عن جهة الاتصال الثابتة، مما يؤدي إلى إنشاء فجوة عزل مرئية.
يشتمل تصميم GW9-12 على خطاف تشغيل ثابت وآلية قفل ذاتي. تساعد هذه الميزات المشغل على التحكم في إجراء التبديل وتقليل احتمالية الحركة غير المقصودة عند تركيب الجهاز وصيانته بشكل صحيح.
يجب أن تتبع عمليات التبديل الفعلية تعليمات تشغيل النظام المعتمدة. لا تحل فجوة الاتصال المرئية وحدها محل التحقق من الجهد الكهربائي، أو التأريض عند الاقتضاء، أو غيرها من تدابير السلامة الكهربائية الإلزامية.
يجب أن تجمع المعدات الكهربائية الخارجية بين العزل الكهربائي الموثوق به والاستقرار الميكانيكي والمقاومة البيئية. تعتبر العديد من اعتبارات التصميم ذات أهمية خاصة عند تقييم مفتاح فصل خارجي بقدرة 12 كيلو فولت.
يستخدم GW9-12 تكوينًا أحادي القطب يدعم تركيب الطور الفردي في أنظمة التوزيع ثلاثية الطور. يمكن أن يكون هذا الترتيب مناسبًا لتخطيطات شبكات التوزيع حيث يستدعي تصميم التثبيت أجهزة عزل منفصلة مثبتة على الطور.
يوفر ترتيب الاتصال المفتوح إشارة مرئية للفصل بين المكونات الموصلة. ويساعد ذلك الموظفين على تحديد الموقع المعزول أثناء إجراءات الصيانة المصرح بها، على الرغم من أن التحقق الرسمي وضوابط السلامة تظل ضرورية.
تساعد آلية القفل الذاتي في الحفاظ على الوضع الميكانيكي المقصود وتقلل من مخاطر التشغيل العرضي. تعتمد فعاليتها على الضبط الصحيح والتركيب والفحص الروتيني.
يجب أن تتحمل المكونات العازلة الضغوط الكهربائية المرتبطة بالجهد المقدر للنظام والظروف البيئية في موقع التركيب. يجب تضمين التلوث والرطوبة وتغيرات درجات الحرارة واعتبارات الجهد الزائد المرتبطة بالبرق في اختيار المعدات.
يمكن أن يوفر خطاف التشغيل المعزول طريقة تشغيل مباشرة للتركيبات المناسبة. يجب تأكيد ترتيبات التشغيل الفعلية والتراخيص المطلوبة والإجراءات المسموح بها وفقًا لوثائق المعدات ومعايير السلامة الكهربائية المعمول بها.
يتم استخدام مفتاح فصل خارجي بقدرة 12 كيلو فولت عندما تتطلب دائرة الجهد المتوسط ذات التصنيف المناسب نقطة عزل. وتعتمد ملاءمتها على تصميم النظام الكهربائي، وبيئة التثبيت، وإجراءات التشغيل، ومتطلبات المرافق المطبقة.
في شبكات التوزيع العلوية، يمكن أن تؤدي مفاتيح الفصل إلى عزل أقسام الخطوط المحددة للفحص أو الصيانة أو استبدال المعدات المخطط لها. يمكن أن يساعد الموضع الصحيح فرق الصيانة على العمل في الأقسام المخصصة دون التأثير بشكل غير ضروري على الشبكة بأكملها.
تستخدم المحطات الفرعية مفاتيح فصل لإنشاء نقاط عزل حول دوائر ومعدات مختارة. يجب على المهندسين تنسيق الجهاز مع قواطع الدائرة، وأشرطة التوصيل، والمحولات، ومفاتيح التأريض حيثما أمكن، وتسلسل تشغيل المحطة الفرعية.
قد تستخدم المصانع ومرافق المعالجة والمواقع الصناعية الأخرى شبكات توزيع الجهد المتوسط لتزويد المحولات والمعدات الكهربائية النهائية. يمكن لمفتاح الفصل المحدد بشكل صحيح أن يدعم الصيانة المخططة من خلال توفير نقطة عزل مناسبة.
تتطلب مرافق الطاقة معدات تناسب إجراءات التبديل وممارسات الصيانة المعمول بها. يجب أن يأخذ الاختيار في الاعتبار المواصفات الفنية للمرفق، والظروف البيئية، ومتطلبات التفتيش، ومعايير المعدات المعتمدة.
بالنسبة للمشاريع التي تحتاج إلى وظائف الانقطاع والحماية، يجب على المهندسين تقييم قاطع الدائرة المناسب أو مفتاح التحميل بدلاً من افتراض أن مفتاح الفصل يمكنه أداء كل واجبات التبديل.
تحدد المواصفات الفنية ما إذا كان مفتاح الفصل مناسبًا للشبكة المقصودة. معلومات المنتج لسلسلة GW9-12 من Anqiang Power تحدده على أنه مفتاح فصل خارجي من فئة 12KV. يجب تأكيد جدول التصنيف التفصيلي وفقًا للوثائق الفنية الحالية للشركة المصنعة قبل تقديم الطلب.
| المعلمة | ما يجب على المشترين التحقق منه | لماذا يهم؟ |
|---|---|---|
| نموذج | GW9-12 أو نموذج المشروع المحدد | يؤكد تكوين المعدات المقصودة. |
| الجهد المقنن | التوافق مع جهد النظام وفئة المعدات | يساعد على ضمان العزل الكهربائي المناسب وملاءمة التطبيق. |
| التصنيف الحالي | التصنيف الحالي المستمر الذي يتطلبه المشروع | يحدد مدى ملاءمتها لظروف التشغيل العادية المقصودة. |
| تردد الطاقة يتحمل الجهد | تصنيف العزل المعلن عنه من قبل الشركة المصنعة | يشير إلى أداء العزل المحدد في ظل ظروف اختبار تردد الطاقة. |
| دفعة البرق تحمل الجهد | مستوى العزل الدافع المحدد | يدعم تقييم تنسيق العزل ومتطلبات الجهد الزائد العابر. |
| وقت قصير يتحمل التيار | الحجم الحالي والمدة المحددة | يساعد في تقييم قدرة الجهاز على تحمل تأثيرات تيار العطل أثناء إغلاقه. |
| التحمل الميكانيكي | العدد المعلن لدورات التشغيل | يوفر مرجعًا للمتانة الميكانيكية في ظل ظروف اختبار محددة. |
| آلية التشغيل | تشغيل الخطاف يدويًا أو أي ترتيب آخر معتمد | تحديد متطلبات التشغيل والتوافق مع إجراءات الموقع. |
| الملاءمة البيئية | الارتفاع والتلوث ودرجة الحرارة والرياح وظروف التثبيت | يساعد على التأكد من أن المعدات مناسبة للموقع الفعلي. |
مهم:الجدول أعلاه عبارة عن قائمة مرجعية للمشتريات، وليس بديلاً لورقة تقييم المنتج التي تم التحقق منها. يجب على المشترين أن يطلبوا خيارات التيار المقنن الدقيق، ومستويات العزل، وتقييمات التحمل لفترة قصيرة، والأبعاد، والمعايير المطبقة للتكوين المحدد الذي يتم عرضه.
يتطلب اختيار مفتاح الفصل الخارجي الصحيح بقدرة 12 كيلو فولت أكثر من مجرد مطابقة تعيين الجهد. يجب على المهندسين وفرق المشتريات تقييم المتطلبات الكهربائية والميكانيكية الكاملة قبل وضع اللمسات النهائية على المواصفات.
تحقق من جهد الشبكة الاسمي، والحد الأقصى لجهد النظام، والتيار المستمر المطلوب، ومتطلبات تنسيق العزل. يجب أن تكون هذه القيم متوافقة مع المخطط أحادي الخط للمشروع والمواصفات الفنية.
تحديد تيار الدائرة القصيرة المحتمل وقدرة التحمل المطلوبة لفترة قصيرة. قد يلزم أن يظل مفتاح الفصل مغلقًا أثناء إزالة تيار الخلل بواسطة معدات الحماية، لذلك يجب أن تكون معدلات تحمله مناسبة للتثبيت.
ضع في اعتبارك الارتفاع ودرجة الحرارة المحيطة والرطوبة والملوثات المحمولة جواً والتعرض للملح الساحلي والأحمال الميكانيكية. قد تتطلب التركيبات الخارجية عزلًا محددًا، أو حماية من التآكل، أو ترتيبات تركيب لتلبية ظروف الموقع.
حدد ما إذا كان المشروع يتطلب مفتاحًا يتم تشغيله يدويًا، أو ترتيب تشغيل بديل، أو مفتاح تأريض كجزء من التجميع. يجب معالجة متطلبات التأريض في التصميم العام للنظام بدلاً من افتراض تضمينها في كل تكوين قياسي.
اطلب ورقة بيانات المنتج، ورسومات الأبعاد، وتعليمات التثبيت، والوثائق الروتينية واختبار النوع حيثما أمكن، وتفاصيل المعايير ذات الصلة. تأكد من أن التكوين المقدم يلبي متطلبات المرافق المحلية أو سلطة المشروع.
تتضمن المشتريات الموثوقة أيضًا التحقق من اتساق التصنيع، والاتصالات الفنية، وتوافر قطع الغيار، ودعم ما بعد البيع. تقدم Anqiang Power مجموعة من مفاتيح قطع الاتصال وتوفر إرشادات اختيار المنتج للتطبيقات الكهربائية المختلفة. يمكن للمشترين مناقشة متطلبات المشروع من خلال مجموعة منتجات مفتاح الفصل.
يساعد التثبيت الصحيح والفحص الروتيني في الحفاظ على موثوقية تشغيل مفاتيح الفصل الخارجية. يجب أن تتبع فترات الصيانة تعليمات الشركة المصنعة، وظروف الموقع، وتكرار التشغيل، ومتطلبات المرافق المسؤولة أو مشغل المنشأة.
يجب أن يتم تنفيذ جميع أعمال التركيب والصيانة بواسطة موظفين مؤهلين بموجب إجراءات السلامة المعتمدة. يجب وضع الدائرة في حالة آمنة تم التحقق منها، مع تطبيق إجراءات العزل واختبار الجهد والتأريض والقفل حسب الحاجة. لا تقم مطلقًا بتشغيل مفتاح فصل تقليدي لمقاطعة تيار الحمل ما لم يتم تصميم الجهاز وتقييمه خصيصًا لهذا الواجب.
وتتمثل وظيفتها الرئيسية في عزل دائرة مناسبة ذات جهد متوسط في ظل ظروف عدم التحميل وتوفير فجوة اتصال مرئية. وهذا يدعم الصيانة والفحص عند استخدامه مع إجراءات التبديل والتحقق والتأريض المناسبة.
لم يتم تصميم مفتاح الفصل التقليدي لمقاطعة تيار الحمل العادي أو تيار الدائرة القصيرة. يجب أن يؤدي قاطع الدائرة المقنن بشكل صحيح أو أي جهاز تحويل مناسب آخر واجب الانقطاع المطلوب قبل تشغيل مفتاح الفصل.
إن GW9-12 من Anqiang Power هو عبارة عن مفتاح فصل عالي الجهد أحادي القطب خارجي مخصص لتطبيقات التوزيع المناسبة من فئة 12KV. يمكن استخدامه للتشغيل الفردي في أنظمة الخطوط ثلاثية الطور، وفقًا لتصميم التثبيت المعتمد.
تشمل المعلمات الرئيسية الجهد المقنن، والتيار المقدر، وجهد تحمل تردد الطاقة، وجهد تحمل نبضات البرق، وتيار التحمل لفترة قصيرة، والتحمل الميكانيكي، وآلية التشغيل، والملاءمة البيئية. يجب التحقق من القيم الدقيقة في ورقة البيانات الخاصة بالنموذج المحدد.
يعتمد تكرار الفحص على تعليمات الصيانة الخاصة بالشركة المصنعة، وبيئة الموقع، وتكرار التبديل، ومتطلبات المرافق. يجب أن تشمل الفحوصات المنتظمة العزل، والاتصالات الموصلة، والروابط الميكانيكية، وأجهزة التثبيت، والأدلة على ارتفاع درجة الحرارة أو التآكل.
توفير جهد النظام، والتيار المقدر المطلوب، وبيئة التثبيت، ومتطلبات العزل، ومتطلبات تحمل الدائرة القصيرة، وطريقة التشغيل، وتكوين التأريض، والمعايير المطبقة، وكمية المشروع. يمكن للرسومات أو مواصفات المعدات أن تساعد المورد في التوصية بالتكوين المناسب.
يعد مفتاح الفصل الخارجي بقدرة 12 كيلو فولت أحد مكونات العزل المهمة في شبكات التوزيع ذات الجهد المتوسط. وتكمن قيمته في توفير نقطة عزل مناسبة للصيانة، ودعم إجراءات التبديل الواضحة، والتكامل مع نظام الحماية والتأريض الأوسع. يتطلب اختيار النموذج الصحيح مراجعة دقيقة للتقييمات الكهربائية وأداء العزل والتصميم الميكانيكي وظروف الموقع والمعايير المعمول بها. يعد التثبيت الصحيح والتشغيل المؤهل والفحص المنتظم على نفس القدر من الأهمية للحصول على خدمة يمكن الاعتماد عليها.
إذا كنت تقوم بشراء مفتاح فصل خارجي بقدرة 12 كيلو فولت لمرفق أو محطة فرعية أو مشروع توزيع صناعي، فيمكن أن تساعدك Anqiang Power على مراجعة متطلبات التطبيق الخاص بك وتحديد التكوين المناسب للمنتج. شارك المواصفات الفنية وظروف التشغيل ومتطلبات الكمية مع فريقنا.اتصل بنااليوم لمناقشة اختيار المنتج، وطلب وثائق فنية مفصلة، والحصول على عرض أسعار مخصص لمشروعك.
