كشركة مصنعة محترفة لمعدات الطاقة،قوة أنقيانغيوفر موثوقةمحول تيار تسلسل صفرمصمم لاكتشاف التيار المتبقي ودعم الحماية من الأعطال الأرضية في أنظمة توزيع الطاقة. إن هيكلها المنقسم، والأداء المغناطيسي المستقر، والتركيب المريح يجعلها مناسبة لتطبيقات الحماية والمراقبة حيث يكون الكشف السريع عن الأخطاء والتشغيل الموثوق أمرًا ضروريًا.
محول التيار ذو التسلسل الصفري هو محول تيار متخصص يستخدم للكشف عن التيار المتبقي أو تيار التسلسل الصفري الناتج عن عدم التوازن الحالي وأخطاء الأرض. على عكس محولات التيار التقليدية التي تقيس في المقام الأول تيارات الطور الفردي، يقوم هذا الجهاز بمراقبة التيار المدمج الذي يمر عبر قلب المحول. في ظل ظروف التشغيل العادية، يكون مجموع المتجهات للتيارات المراقبة قريبًا من الصفر. عند حدوث خطأ أرضي أو مسار تسرب، يتغير التوازن ويتم الكشف عن التيار المتبقي. يمكن بعد ذلك نقل هذه الإشارة إلى مرحل الحماية لبدء الإجراء الوقائي المناسب.
بالنسبة لشبكات التوزيع الصناعية والمحطات الفرعية وتجميعات المفاتيح الكهربائية والمشاريع التحديثية، يتطلب اختيار المحول المناسب الاهتمام بالتصميم الأساسي وحجم الفتحة والعزل وطريقة التثبيت والدقة وتوافق المرحل والظروف البيئية. يمكن للمحول الحالي ذو التسلسل الصفري الذي تم اختياره بشكل صحيح تحسين مراقبة الأخطاء مع مساعدة أنظمة الحماية على الاستجابة بشكل أكثر فعالية.
ما هو المحول الحالي التسلسل صفر؟
كيف يعمل المحول الحالي التسلسل الصفري؟
ما هي السمات الرئيسية لمحول التيار الحديث ذو التسلسل الصفري؟
أين يتم استخدام محول التيار التسلسلي الصفري؟
كيف يجب عليك اختيار المحول المناسب؟
ما الذي يجب مراعاته أثناء التثبيت؟
تم تصميم محول التيار ذو التسلسل الصفري، والذي يطلق عليه غالبًا محول تيار التوازن الأساسي أو محول التيار المتبقي، لاكتشاف عدم التوازن الحالي داخل الدائرة الكهربائية. تطبيقه الأساسي هو تحديد التيار المتبقي المرتبط بأعطال الأرض أو مشاكل العزل أو مسارات التسرب.
يختلف مفهوم التشغيل عن مفهوم محول تيار الطور التقليدي. بدلاً من قياس موصل واحد فقط، تمر الموصلات التابعة للدائرة المحمية عبر النواة المغناطيسية. عندما تكون التيارات المتدفقة عبر الموصلات متوازنة، فإن تأثيراتها المغناطيسية تلغي بعضها البعض إلى حد كبير. عندما يتسبب خطأ في تدفق التيار عبر مسار غير مقصود، يتطور مجال مغناطيسي متبقي في القلب وينتج الملف الثانوي إشارة مقابلة.
يسمح مبدأ التشغيل هذا للمحول بالعمل مع مرحلات الحماية ومعدات المراقبة الأخرى. بالنسبة للمهندسين الكهربائيين ومتكاملي الأنظمة، يعمل الجهاز كعنصر استشعار مهم ضمن مخطط شامل للحماية من الأعطال الأرضية.
يرتبط مبدأ العمل ارتباطًا وثيقًا بقانون كيرشوف الحالي. في دائرة متوازنة ثلاثية الطور، يكون المجموع المتجه لتيارات الطور صفرًا نظريًا:
يا + إب + إيك = 0
وبالتالي، يتم تقليل التدفق المغناطيسي المتولد داخل النواة إلى الحد الأدنى ويظل الإخراج الثانوي صغيرًا جدًا.
عند حدوث خطأ أرضي، يترك جزء من التيار الدائرة المقصودة عبر مسار غير مقصود. وبالتالي فإن الرصيد الحالي مضطرب:
يا + إب + إيك ≠ 0
يخلق التيار المتبقي الناتج تدفقًا مغناطيسيًا في القلب. يقوم الملف الثانوي بعد ذلك بتوليد إشارة كهربائية يمكن اكتشافها بواسطة مرحل الحماية.
يمكن تلخيص تسلسل الحماية النموذجي على النحو التالي:
تسمح هذه العملية لنظام الحماية بتحديد التيار المتبقي غير الطبيعي دون الاعتماد فقط على القياسات من محولات تيار الطور الفردية.

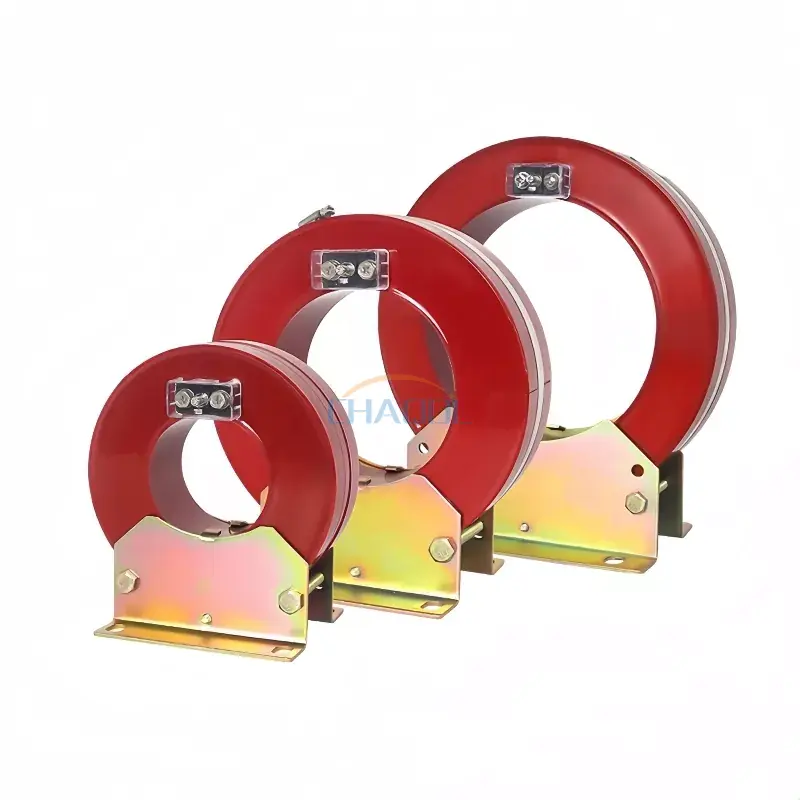

بالنسبة للتطبيقات الكهربائية الصناعية، فإن البناء الميكانيكي والأداء الكهرومغناطيسي لهما نفس القدر من الأهمية. تستخدم سلسلة LXK من Anqiang Power تصميمًا منقسمًا مع صب فراغ راتنجات الإيبوكسي، مما يسمح بتثبيت المحول حول الكابلات الأساسية الموجودة دون الحاجة إلى إزالة الكابل. يمكن أن يكون هذا مفيدًا بشكل خاص لمشاريع التحديث والصيانة حيث يكون تقليل وقت التوقف عن العمل أولوية.
يجب مراعاة عدة خصائص عند تقييم هذا النوع من المحولات:
تجعل هذه الخصائص تصميمات النواة المنقسمة عملية بشكل خاص عند ترقية البنية التحتية الكهربائية الحالية دون إجراء تعديلات واسعة النطاق على الدائرة الأولية.
يمكن دمج محول التيار ذو التسلسل الصفري في مجموعة واسعة من أنظمة توزيع الطاقة والحماية. ويتمثل دورها الأساسي في توفير المعلومات الحالية المتبقية لمعدات الحماية أو المراقبة.
تشمل التطبيقات النموذجية ما يلي:
على سبيل المثال، في خزانة التوزيع، يمكن للمحول مراقبة الموصلات التي تغذي الدائرة النهائية. إذا تسبب تدهور العزل في تدفق التيار نحو الأرض، فيمكن اكتشاف التيار المتبقي الناتج ونقله إلى مرحل الحماية. يمكن للمرحل بعد ذلك تحديد ما إذا كانت الحالة المقاسة تتطلب انقطاع الدائرة.
يعد هذا النهج ذا قيمة لأن الاكتشاف المبكر لظروف التيار غير الطبيعية يمكن أن يساعد في تقليل مخاطر تلف المعدات ووقت التوقف الطويل وحوادث السلامة الكهربائية.
لا ينبغي أن يعتمد اختيار محول تيار التسلسل الصفري على حجم الفتحة وحدها. يجب على المهندسين تقييم النظام الكهربائي وبيئة التركيب ومرحل الحماية والترتيب الميكانيكي معًا.
| عامل الاختيار | ما يجب مراعاته | لماذا يهم؟ |
|---|---|---|
| الفتحة الأساسية | قم بمطابقة القطر الداخلي مع ترتيب الكابل أو الموصل | يضمن التثبيت العملي والتخليص الكافي |
| جهد النظام | تأكيد التوافق مع النظام الكهربائي | يدعم العزل المناسب والتشغيل الآمن |
| التيار المتبقي | تحديد نطاق الكشف المتوقع | يساعد على ضمان حساسية الحماية المناسبة |
| توافق التتابع | تحقق من متطلبات الإخراج والتتابع الثانوي | يضمن أن نظام الحماية يمكنه تفسير الإشارة بشكل صحيح |
| طريقة التثبيت | ضع في اعتبارك البناء ذو النواة الصلبة أو النواة المنقسمة | تعتبر النماذج ذات النواة المنقسمة مفيدة للتطبيقات التحديثية |
| الظروف البيئية | درجة الحرارة ومستوى التلوث والرطوبة وموقع التثبيت | يدعم التشغيل الموثوق به على المدى الطويل |
بالنسبة للتطبيقات التحديثية، يمكن أن يوفر المحول ذو النواة المنفصلة ميزة عملية كبيرة لأن الفنيين يمكنهم عمومًا تثبيته حول ترتيب الكابلات الموجود بدلاً من تفكيك الدائرة الأولية بالكامل.
يعد التثبيت الصحيح أمرًا ضروريًا لقياس التيار المتبقي بشكل موثوق. يجب أن يتبع توجيه الموصل عبر فتحة المحول تصميم الحماية بحيث يقيس المحول العلاقة الحالية الكاملة للدائرة المحمية.
قبل التثبيت، يجب على المهندسين التحقق مما يلي:
بالنسبة لسلسلة LXK المشار إليها، تشتمل ظروف التشغيل العادية المذكورة على التركيب الداخلي، ونطاق درجة الحرارة المحيطة من -5 درجة مئوية إلى 40 درجة مئوية، وبيئات غير قابلة للتآكل ومنخفضة التلوث. يجب على المهندسين دائمًا التأكد من ظروف المشروع الفعلية مقابل الوثائق الفنية للمنتج المحدد قبل التثبيت.
توفر سلسلة LXK من Anqiang Power خيارات فتحة متعددة لاستيعاب ترتيبات الكابلات الأساسية المختلفة. وتتراوح الأبعاد المتاحة من حوالي 80 ملم إلى 300 ملم، مما يمنح المهندسين المرونة عند دمج المحول في معدات التوزيع الموجودة.
| نموذج | الفتحة د | البعد ه | البعد ل | البعد L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 ملم | 130 ملم | 123 ملم |
| LXK-100 | Φ100 | 58 ملم | 130 ملم | 122 ملم |
| LXK-120 | Φ120 | 57 ملم | 130 ملم | 120 ملم |
| LXK-150 | Φ150 | 58 ملم | 190 ملم | 123 ملم |
| LXK-180 | Φ180 | 58 ملم | 190 ملم | 125 ملم |
| LXK-200 | Φ200 | 60 ملم | 280 ملم | 129 ملم |
| LXK-240 | Φ240 | 80 ملم | 280 ملم | 167 ملم |
| LXK-260 | Φ260 | 55 ملم | 280 ملم | 120 ملم |
| إل إكس كيه-300 | Φ300 | 80 ملم | 280 ملم | 170 ملم |
للحصول على معلومات مفصلة عن المنتج، يمكن للمهندسين مراجعةصفحة منتج المحولات الحالية ذات التسلسل الصفريومقارنة أحجام الفتحات المتوفرة مع المتطلبات المادية للتثبيت.
الغرض الأساسي منه هو اكتشاف التيار المتبقي أو التسلسل الصفري المرتبط بأعطال الأرض وتسرب التيار. يمكن توصيل الإخراج بمرحل حماية للمراقبة وعزل الأخطاء.
نعم. يعد البناء ثنائي النواة مفيدًا بشكل خاص لتطبيقات التحديث والصيانة لأنه يمكن تجميع المحول حول كابل موجود دون الحاجة إلى فصل الكابل الأساسي.
يقوم محول التيار التقليدي عمومًا بقياس التيار في موصل فردي، بينما يكتشف محول التسلسل الصفري التيار المتبقي الناتج عن العلاقة المتجهية للموصلات التي تمر عبر قلبه.
تشمل التطبيقات النموذجية خزانات التوزيع، والمحطات الفرعية، والوحدات الرئيسية الحلقية، وأنظمة حماية المحولات، وتجميعات المفاتيح الكهربائية، ولوحات حماية قواطع الدائرة.
تشمل العوامل المهمة الفتحة الأساسية، ومتطلبات النظام الكهربائي، والتيار المتبقي المتوقع، والإخراج الثانوي، وتوافق المرحل، ومتطلبات العزل، وطريقة التثبيت، والظروف البيئية.
يعد محول التيار ذو التسلسل الصفري أحد مكونات الاستشعار المهمة لأنظمة الكشف عن الأعطال الأرضية الحديثة وأنظمة الحماية الكهربائية. ومن خلال مراقبة التيار المتبقي الناتج عند اختلال توازن التيار الطبيعي، فإنه يوفر لمرحلات الحماية معلومات قيمة لتحديد ظروف التشغيل غير الطبيعية. تعمل البنية الأساسية المنقسمة على تحسين مرونة التركيب، خاصة في مشاريع التحديث والصيانة.
بالنسبة للمشاريع التي تتطلب كشفًا موثوقًا للتيار المتبقي، تقدم Anqiang Power حلول سلسلة LXK بأحجام فتحات متعددة، وصب فراغ راتنجات الإيبوكسي، ونوى فولاذية من السيليكون المدرفلة على البارد، ولفائف نحاسية خالية من الأكسجين. إذا كنت تقوم باختيار محول مناسب لشبكة توزيع، أو مجموعة المفاتيح الكهربائية، أو نظام الحماية،اتصل بنالمناقشة متطلباتك الفنية والعثور على حل Zero Sequence Current Transformer المناسب لتطبيقك.
