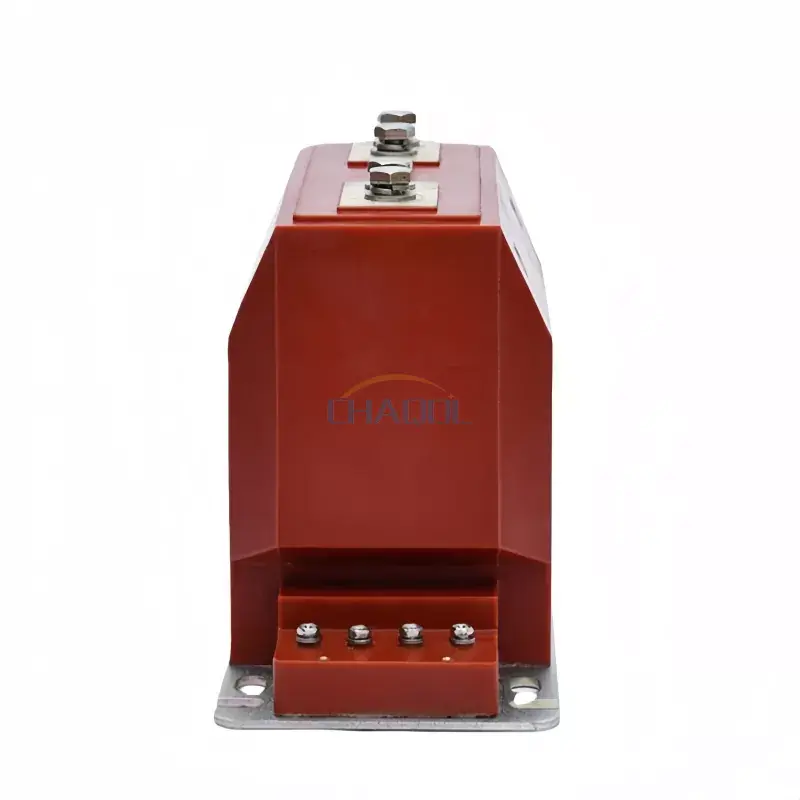

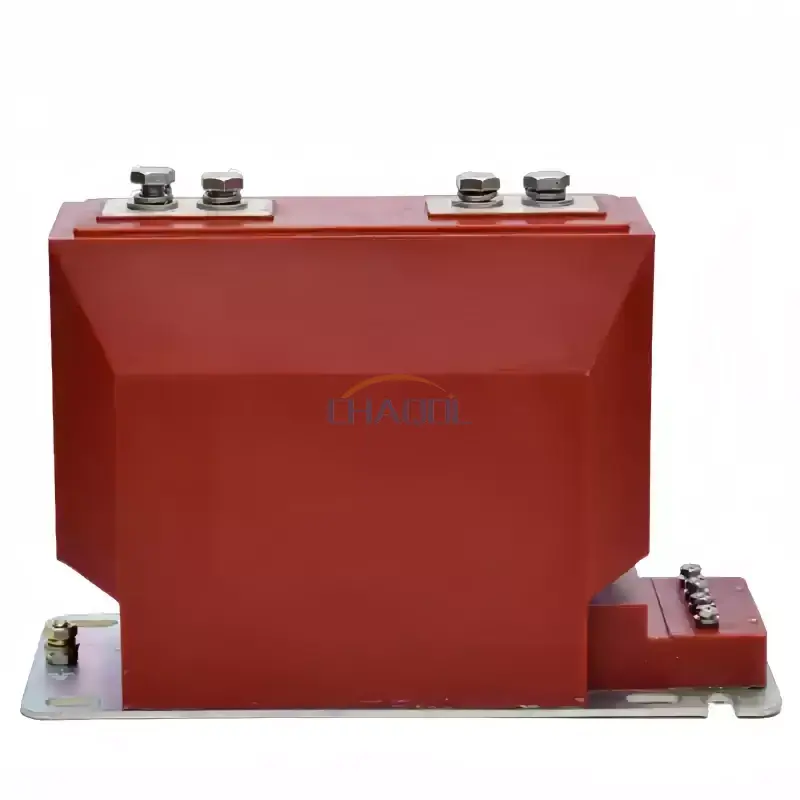

تم تصميم محول التيار الداخلي 10KV (نموذج LZZBJ9-10) لقياس التيار الدقيق والحماية في أنظمة الطاقة الداخلية ذات الجهد المتوسط. يتم تركيبه بشكل شائع في لوحات المفاتيح الكهربائية، وخزائن القياس، والمحطات الفرعية المدمجة حيث يتطلب إخراج الإشارة المستقرة وموثوقية العزل في ظل التشغيل المستمر.
في أتمتة التوزيع وشبكات الطاقة الصناعية، يلعب محول التيار الداخلي 10 كيلو فولت دورًا حاسمًا في تحويل التيار الأولي العالي إلى إشارات ثانوية موحدة لأجهزة القياس ومرحلات الحماية. يعمل هيكلها المصبوب من راتنجات الإيبوكسي على تحسين القوة الميكانيكية ويضمن أداءً مستقرًا في البيئات الداخلية الرطبة أو المتربة.
تعتمد هذه السلسلة عملية صب راتنجات الإيبوكسي المغلقة بالكامل، والتي تدمج قلب الحديد واللف الثانوي ونظام العزل في جسم مدمج. يقلل التصميم من مخاطر التفريغ الجزئي ويعزز قوة العزل الكهربائي، مما يجعله مناسبًا للتشغيل على المدى الطويل في المفاتيح الكهربائية النشطة.
تم تجهيز محول التيار الداخلي 10 كيلو فولت أيضًا بصندوق طرفي معزز لحماية الأسلاك الثانوية، بالإضافة إلى قاعدة تأريض تضمن التركيب الآمن والامتثال لمعايير السلامة الكهربائية في البيئات الصناعية.

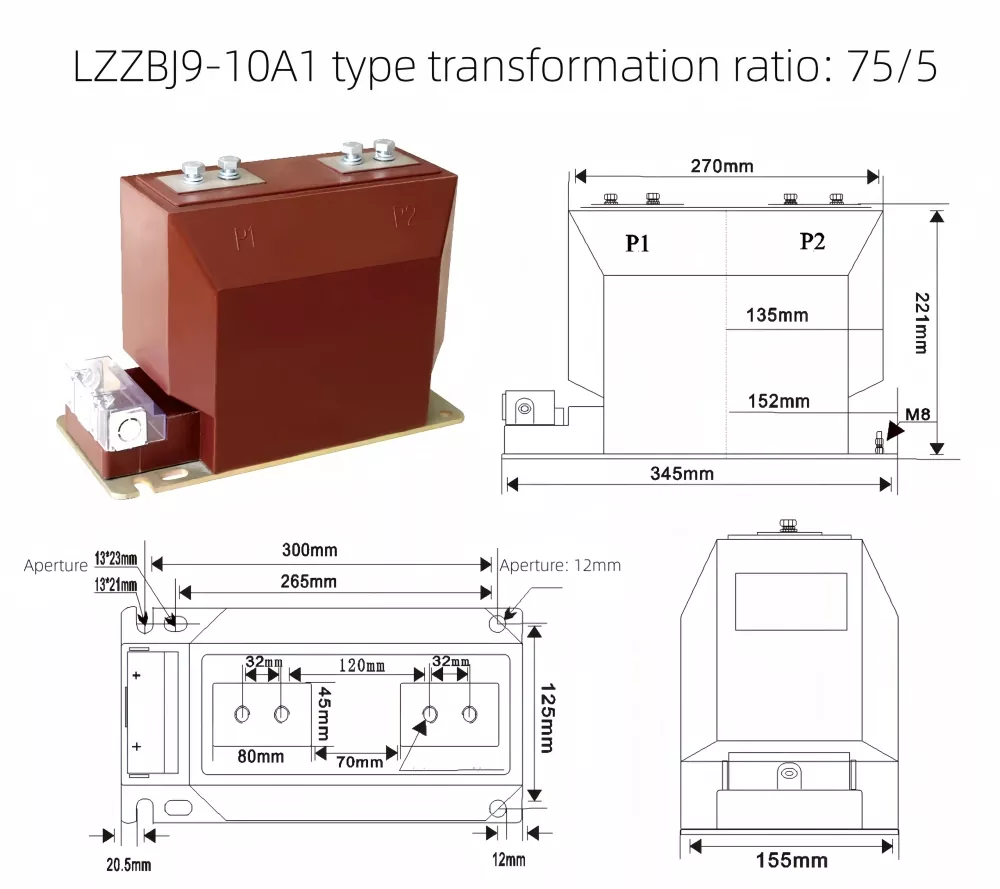

يدعم الطراز LZZBJ9-10 التكوينات الحالية الأساسية المتعددة وفئات الدقة لتلبية متطلبات القياس والحماية المختلفة في أنظمة توزيع الطاقة.
|
نموذج |
تصنيف التيار الأساسي |
تركيبة على مستوى الدقة |
الإخراج المقدر |
تصنيف التيار الحراري لفترة قصيرة |
تصنيف الاستقرار الديناميكي الحالي |
|
LZZBJ9-10A |
5 أ |
0.2/10P10 0.5/10P10 0.2/10P10 0.5/10P10
|
10/15 فولت أمبير 10/15 فولت أمبير 10/15 فولت أمبير 10/15 فولت أمبير |
0.45 كيلو بايت/ثانية |
1.13 كيلو بايت/ثانية |
|
10 أ |
0.9 كيلو بايت/ثانية |
2.25 كيلو أمبير/ثانية |
|||
|
15 أ |
1.35 كيلو بايت/ثانية |
3.38 كيلو بايت/ثانية |
|||
|
20 أ |
1.8 كيلو بايت/ثانية |
4.5 كيلو بايت/ثانية |
|||
|
30 أ |
2.7 كيلو بايت/ثانية |
6.75 كيلو أمبير/ثانية |
|||
|
40 أ |
3.6 كيلو بايت/ثانية |
9KA/ثانية |
|||
|
50 أ |
4.5 كيلو بايت/ثانية |
11.25 كيلو هرتز/ثانية |
|||
|
75 أ |
6.75 كيلو أمبير/ثانية |
16.88 كيلو بايت/ثانية |
|||
|
100 أ |
9KA/ثانية |
22.5 كيلو بايت/ثانية |
|||
|
150 أ |
13.5 كيلو بايت/ثانية |
33.75 كيلو أمبير/ثانية |
|||
|
200 أ |
18 كيلو هرتز/ثانية |
45 كيلو هرتز/ثانية |
|||
|
300 أ |
24.5 كيلو بايت/ثانية |
61.25 كيلو أمبير/ثانية |
|||
|
400 أ |
24.5 كيلو بايت/ثانية |
61.25 كيلو أمبير/ثانية |
|||
|
500 أ |
32 كيلو بايت/ثانية |
80KA/ثانية |
|||
|
600 أ |
32 كيلو بايت/ثانية |
80KA/ثانية |
|||
|
800 أ |
32 كيلو بايت/ثانية |
80KA/ثانية |
|||
|
1000 أ |
50 كيلو/ثانية |
125 كيلو بايت/ثانية |
|||
|
1200 أ |
50 كيلو/ثانية |
125 كيلو بايت/ثانية |
|||
|
1500 أ |
50 كيلو/ثانية |
125 كيلو بايت/ثانية |
|||
|
2000 أ |
50 كيلو/ثانية |
125 كيلو بايت/ثانية |
|||
|
2500 أ |
50 كيلو/ثانية |
125 كيلو بايت/ثانية |
التيار الثانوي المقدر: 5A أو 1A
مستوى العزل المقدر: 12/42/75 كيلو فولت
يستخدم هذا النوع من المحولات الحالية على نطاق واسع في خزانات توزيع الطاقة، والمحطات الفرعية الداخلية، وأنظمة الأتمتة الصناعية، وأنظمة إدارة الطاقة. إنها مناسبة بشكل خاص للبيئات التي تتطلب دقة قياس عالية واستقرارًا طويل المدى في ظل ظروف التحميل المستمر.
يتم دمج محول التيار الداخلي 10 كيلو فولت بشكل شائع مع مرحلات الحماية وعدادات الطاقة وأنظمة المراقبة في البنية التحتية للشبكة الذكية وشبكات التحكم في الطاقة الصناعية.

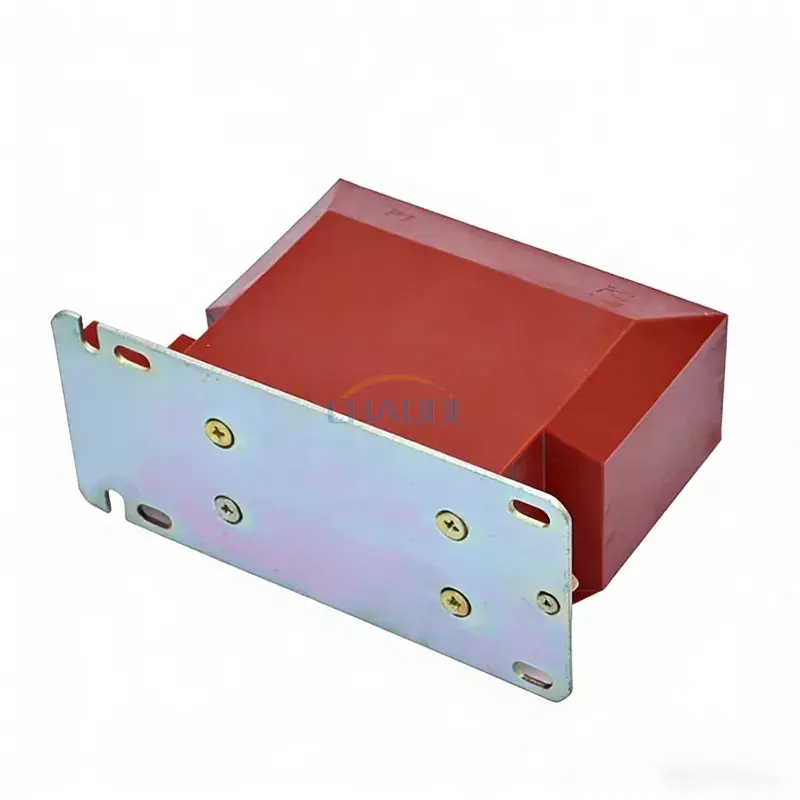

تم تصميم قاعدة المنتج بفتحات تركيب متعددة وأطراف تأريض، مما يضمن التثبيت المستقر والسلامة الكهربائية أثناء التشغيل. يوفر صندوق الطرف الثانوي حماية إضافية ضد الاتصال العرضي والتداخل الخارجي.
يتيح هيكلها المدمج سهولة التركيب في أنظمة المفاتيح الكهربائية ذات المساحة المحدودة، مما يقلل من تعقيد الأسلاك ويحسن كفاءة الصيانة.
Q1: ما هي الوظيفة الرئيسية لهذا المحول الحالي؟
ج: إنه يحول التيار الأولي العالي إلى تيار ثانوي منخفض قياسي للقياس والحماية في أنظمة الجهد المتوسط الداخلية.
Q2: أين يتم تركيب محول التيار الداخلي 10KV عادة؟
ج: يتم استخدامه بشكل رئيسي في المفاتيح الكهربائية الداخلية وخزائن التوزيع والمحطات الفرعية المدمجة في أنظمة الطاقة الصناعية والمرافق.
س 3: ما هي مزاياها الرئيسية مقارنة بالتصوير المقطعي التقليدي؟
ج: إنه يوفر عزل راتنجات الإيبوكسي، وتصميم مدمج، ودقة عالية، ومقاومة قوية للرطوبة والغبار، مما يجعله مناسبًا للتشغيل على المدى الطويل.
Q4: هل يمكن أن يدعم النطاقات الحالية المختلفة ؟
ج: نعم، تتوفر تقييمات تيار أساسية متعددة لتتناسب مع متطلبات النظام والحمل المختلفة.
س5: هل هو مناسب لتطبيقات الشبكة الذكية؟
ج: نعم، يتم استخدامه على نطاق واسع في أنظمة القياس الذكية وشبكات التوزيع الآلية نظرًا لإخراج الإشارة المستقر.
س6: هل يتطلب صيانة متكررة؟
ج: لا حاجة للصيانة المتكررة. عادة ما يكون الفحص الدوري للمحطات وحالة العزل كافيا.
