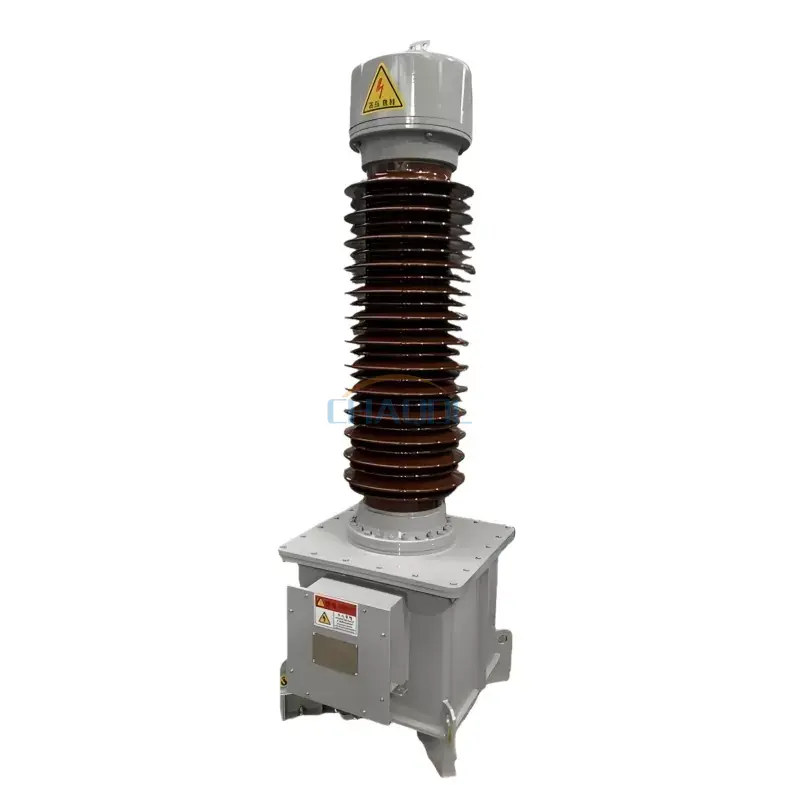

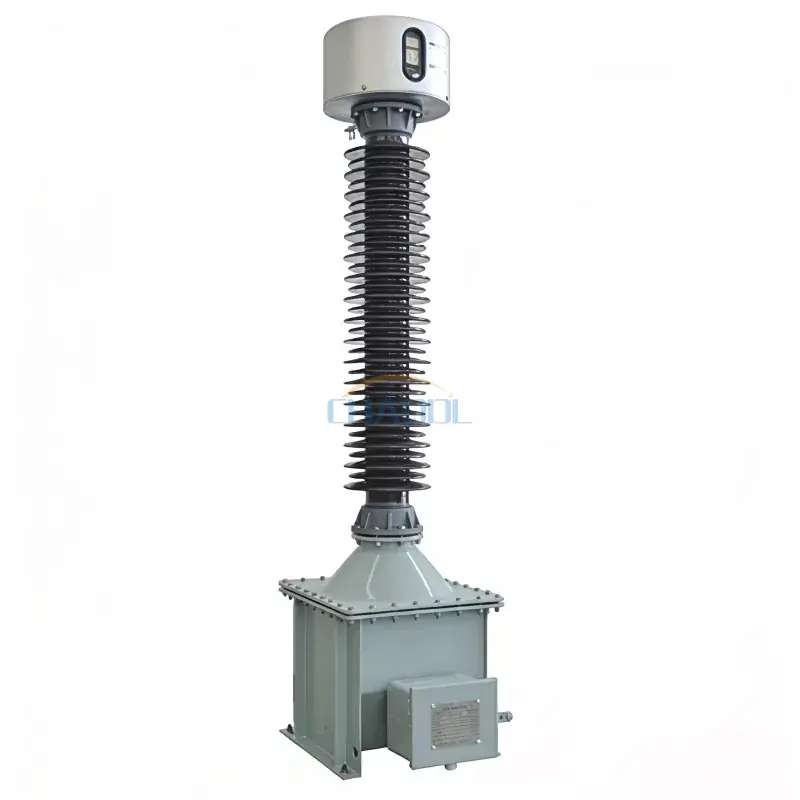

تقدم Anqiang Power أدائها العاليمحول الجهد الكهرومغناطيسي المغمور بالزيتمصممة للقياس والحماية الموثوقة في أنظمة الطاقة ذات الجهد المتوسط والعالي. تم تصميم سلسلة JDX لشبكات 66KV و110KV و220KV، مما يدعم التشغيل المستقر في المحطات الفرعية وخطوط النقل وأنظمة التوزيع الصناعية. يعتمد نظام العزل الداخلي الخاص بها على هيكل سعوي متدرج لضمان التوزيع الموحد للمجال الكهربائي واستقرار التشغيل على المدى الطويل في ظل ظروف الشبكة الصعبة.
يستخدم هذا المنتج على نطاق واسع في بيئات نقل الطاقة حيث يتطلب الأمر قياسًا دقيقًا للجهد وحماية النظام. بفضل التصميم الأمثل لعزل الزيت والهيكل الميكانيكي المعزز، تضمن الوحدة أداءً ثابتًا حتى في ظل الحمل المتقلب والضغط البيئي.
المحول الجهد الكهرومغناطيسي المغمور بالزيتيعتمد هيكل خزان الزيت المحكم مع نظام توسيع الفولاذ المقاوم للصدأ للحفاظ على ضغط داخلي مستقر. يمكن مراقبة مستوى الزيت بصريًا من خلال نافذة فحص مخصصة، مما يساعد المشغلين على تقييم ظروف العمل بسرعة دون الحاجة إلى التفكيك.
تتم معالجة المكونات المعدنية الرئيسية المكشوفة بالجلفنة بالغمس الساخن وطلاء المسحوق لتعزيز مقاومة التآكل. يتم ترتيب المحطات الثانوية في تكوين الطبقات، وفصل ملفات القياس والحماية لتقليل التداخل وتحسين دقة القياس.
معلمات الأداء الكهربائي لسلسلة JDX لمستويات الجهد المختلفة:
| تصنيف الجهد الأساسي (كيلو فولت) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| الحد الأقصى لجهد المعدات (كيلو فولت) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| التردد المقدر (هرتز) | 50/60 | ||||||
| تردد الطاقة المقنن يتحمل الجهد (كيلو فولت) | 140/160 | 230 | 275 | 750 | 1050 | ||
| تصنيف دفعة البرق تحمل الجهد (كيلو فولت) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| مسافة فلاش القوس | 780 | 1050 | 1300 | ||||
| الحمل الميكانيكي (ن) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| علامات المحطة الثانوية | 1أ-1ن | 2 أ-2 ن | دا-دن | ||||
| مستوى الدقة | 0.2 | 0.5 | 3P | ||||
| الإخراج المقدر (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| خرج الحد الحراري (VA) | 2000 | ||||||
| عامل الجهد المقنن | 1.2 / مستمر ； 1.9 / 8 ساعات (66 كيلو فولت) 1.2 / مستمر ； 1.5 / 30 ثانية (110-230 كيلو فولت) |
||||||
في أنظمة الطاقة الحديثةمحول الجهد الكهرومغناطيسي المغمور بالزيتيتم نشره عادةً في المحطات الفرعية الخارجية وممرات النقل ومحطات توزيع الجهد العالي. وهو يدعم القياس الدقيق للجهد لقياس الإيرادات وحماية التتابع، مما يضمن تشغيل الشبكة المستقر في ظل ظروف الحمل المعقدة.
ويعتبر التصميم مناسبًا بشكل خاص للبيئات التي تتطلب موثوقية عزل عالية، مثل محطات المرافق الفرعية ومحطات الطاقة الصناعية وشبكات الطاقة الإقليمية.

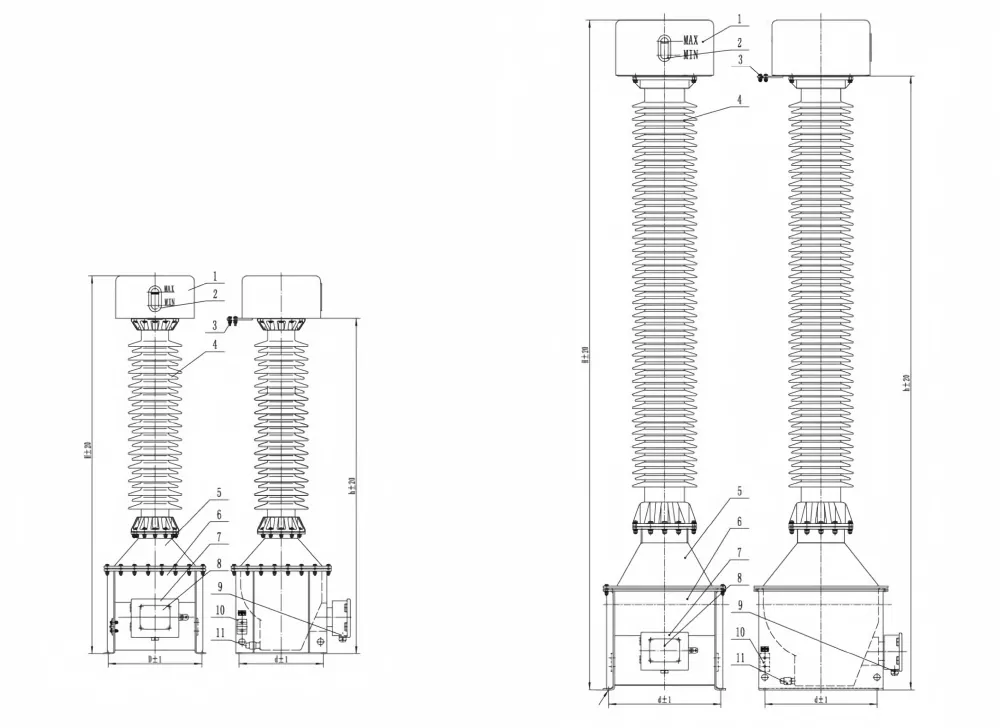

| رقم | اسم |
| 1 | المتوسع |
| 2 | نافذة فحص مستوى الزيت |
| 3 | محطة واحدة |
| 4 | كم بورسلين |
| 5 | مقعد مرتفع |
| 6 | صهريج |
| 7 | صندوق الوصل الثانوي |
| 8 | لوحة |
| 9 | فتحة مخرج ثانوية |
| 10 | لوحة التأريض |
| 11 | صمام تصريف الزيت |
قبل التشغيل، تأكد من التأريض الصحيح وتحقق من قطبية الأسلاك الثانوية. يجب تركيب المحول على أساس ثابت مع خلوص كافٍ للحفاظ على مسافة العزل والتشغيل الآمن. يوصى بإجراء فحص روتيني لمستوى الزيت وحالة الختم أثناء التشغيل على المدى الطويل.
Q1: ما هي الأنظمة التي يناسبها محول الجهد هذا؟
ج: يتم استخدامه بشكل شائع في أنظمة نقل وتوزيع الطاقة 66KV إلى 220KV للقياس والحماية.
س2: هل يمكن استخدامه في الخارج؟
ج: نعم، تم تصميم الهيكل للمحطات الفرعية الخارجية ذات الأداء المقاوم للتآكل والعزل المحكم.
س3: ما هي متطلبات الصيانة؟
ج: يوصى بإجراء فحص منتظم لمستوى الزيت وتشديد الطرف من أجل التشغيل المستقر على المدى الطويل.
س 4: هل يدعم فئات الدقة المختلفة؟
ج: نعم، تتوفر مجموعات دقة متعددة لتطبيقات القياس والحماية.
س5: كيف يتم ضمان أداء العزل؟
ج: تستخدم الوحدة عزل الزيت مع تصنيف سعوي للحفاظ على توزيع المجال الكهربائي بشكل موحد.
س 6: ما هي مدة الخدمة؟
ج: في ظل ظروف التشغيل العادية، فإنه يدعم الخدمة طويلة الأمد بأقل قدر من التدهور.
