مفتاح فصل الجهد العالي في الهواء الطلق

المفتاح فصل الجهد العالي في الهواء الطلقتم تصميمه لعزل الدوائر بشكل موثوق في أنظمة طاقة التيار المتردد الخارجية التي تتراوح من 40.5 كيلو فولت إلى 220 كيلو فولت. يتم تطبيقه على نطاق واسع في المحطات الفرعية وخطوط النقل ومحطات تبديل الشبكة حيث تكون العزلة المرئية والسلامة الميكانيكية مطلوبة في ظل ظروف الجهد العالي.

تم تصميم سلسلة GW4 هذه بهيكل قوي في الهواء الطلق، مما يضمن التشغيل المستقر في ظل الظروف الجوية القاسية مثل الأمطار الغزيرة والجليد وحمل الرياح وبيئات التلوث. وهو يدعم أوضاع التشغيل اليدوية والآلية، مما يوفر المرونة لمستويات مختلفة من أتمتة الشبكة.

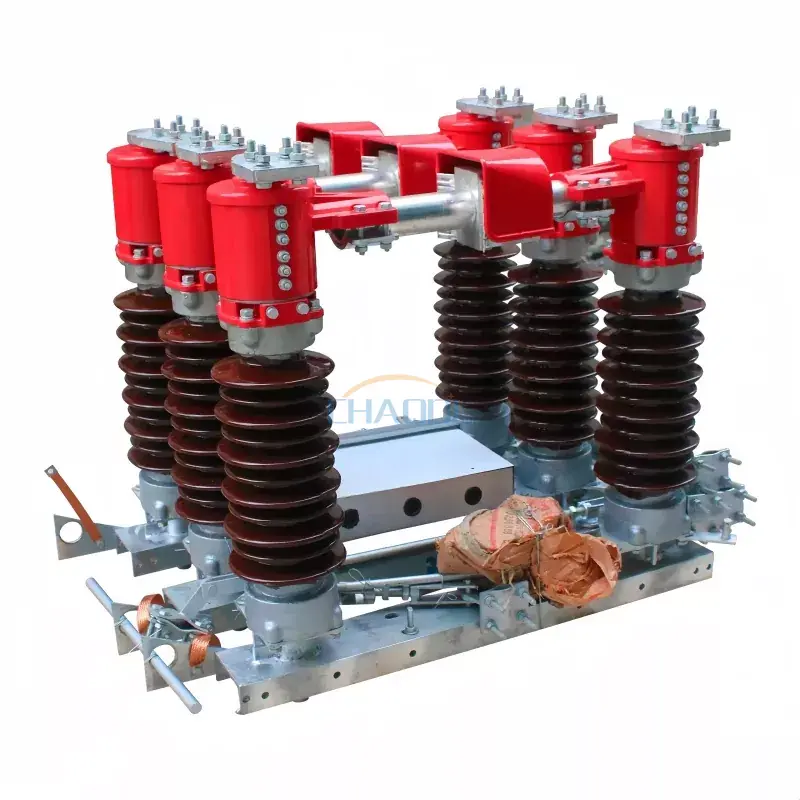

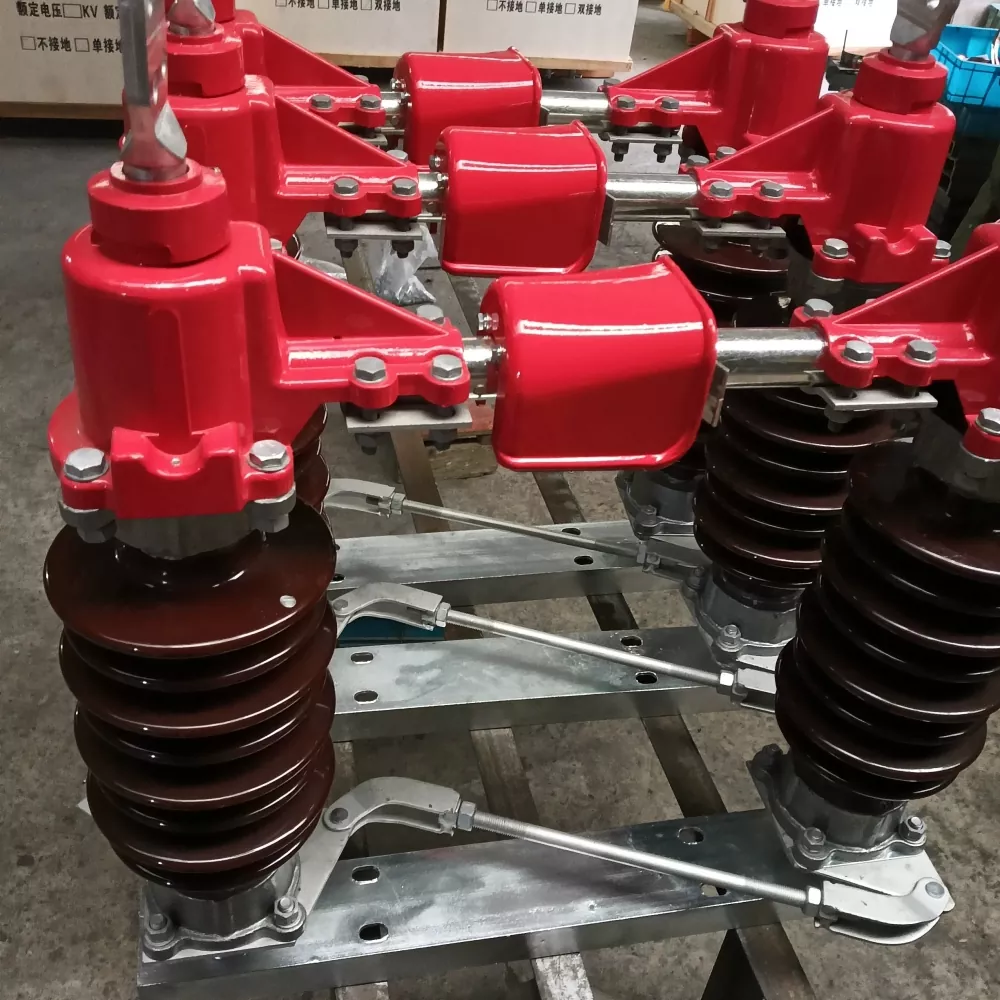

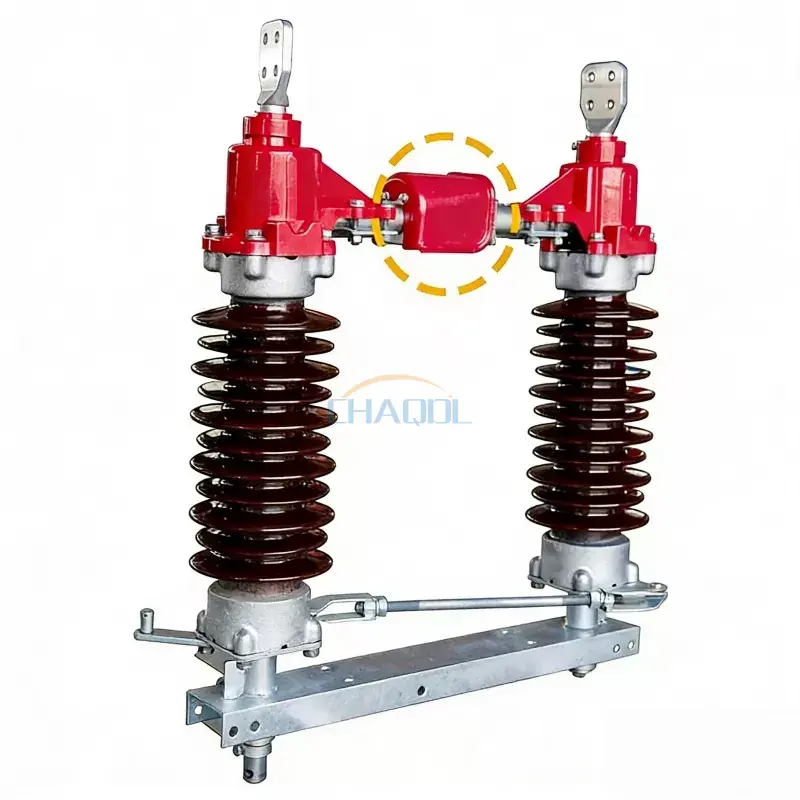

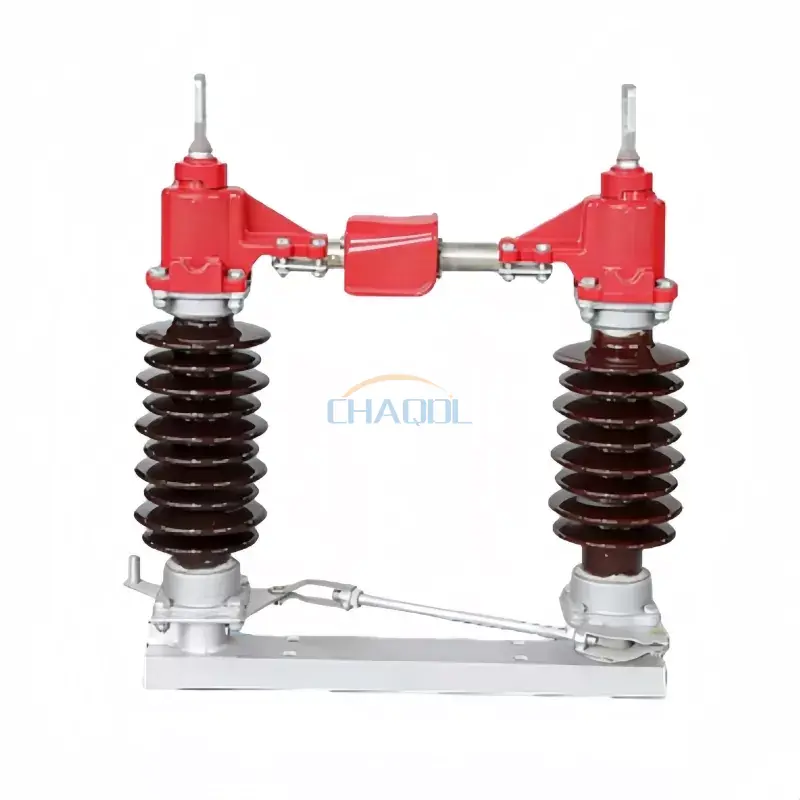

صور المنتج

التصميم الإنشائي والميزات الهندسية

يعتمد المفتاح هيكل شفرة دوارة أفقية مع عوازل خزفية، وأنابيب موصلة، وإطار قاعدة فولاذي مجلفن عالي القوة. يضمن نظام الربط الميكانيكي التشغيل المتزامن ثلاثي المراحل، مما يقلل من مخاطر المحاذاة غير الصحيحة أثناء التبديل.

بالمقارنة مع العوازل التقليدية، هذامفتاح فصل الجهد العالي في الهواء الطلقيعمل على تحسين انتظام ضغط التلامس ويقلل الأكسدة في المفاصل الموصلة، مما يطيل عمر الخدمة بشكل كبير في التطبيقات الخارجية طويلة المدى.

المعلمات التقنية

مخطط أبعاد المنتج

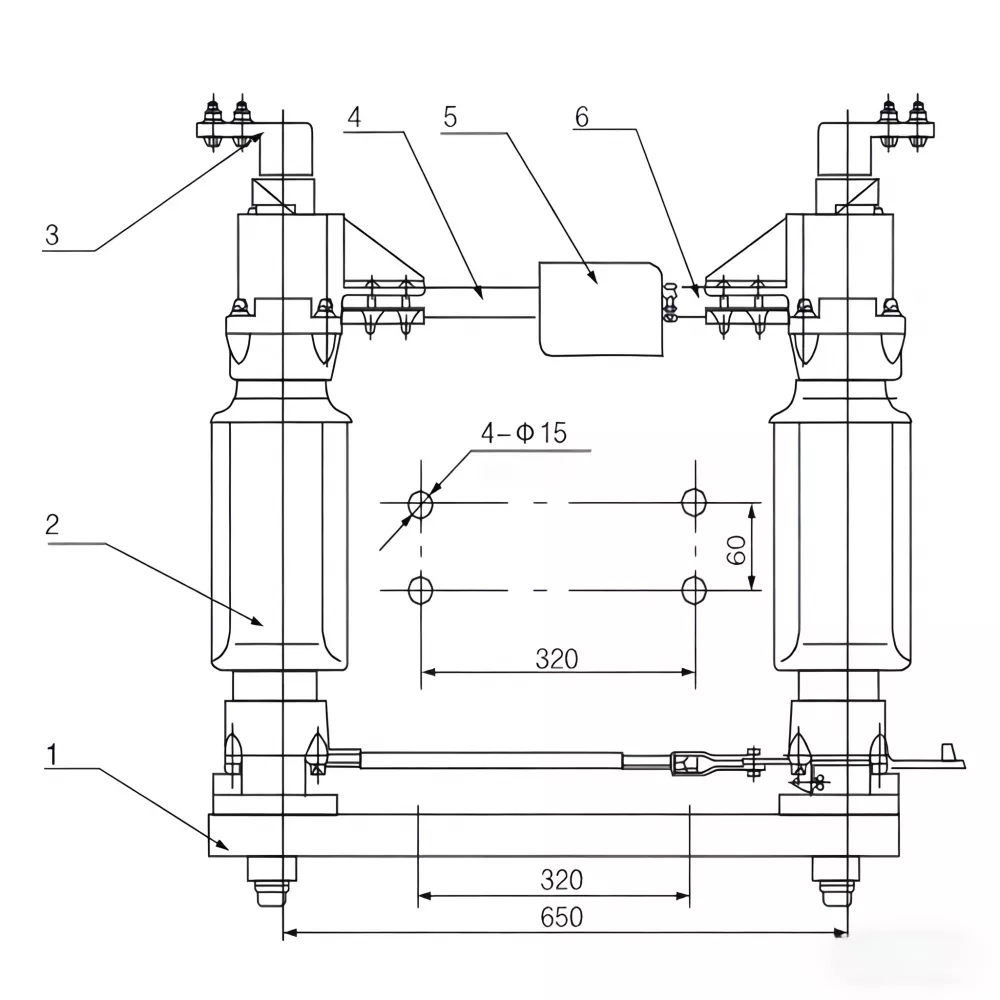

نظرة عامة على سلسلة GW4

1. القاعدة

2. دعم العازل

3. محطة الأسلاك

4. أنبوب موصل ثابت

5. غطاء مائي مربع

6. أنبوب موصل متحرك

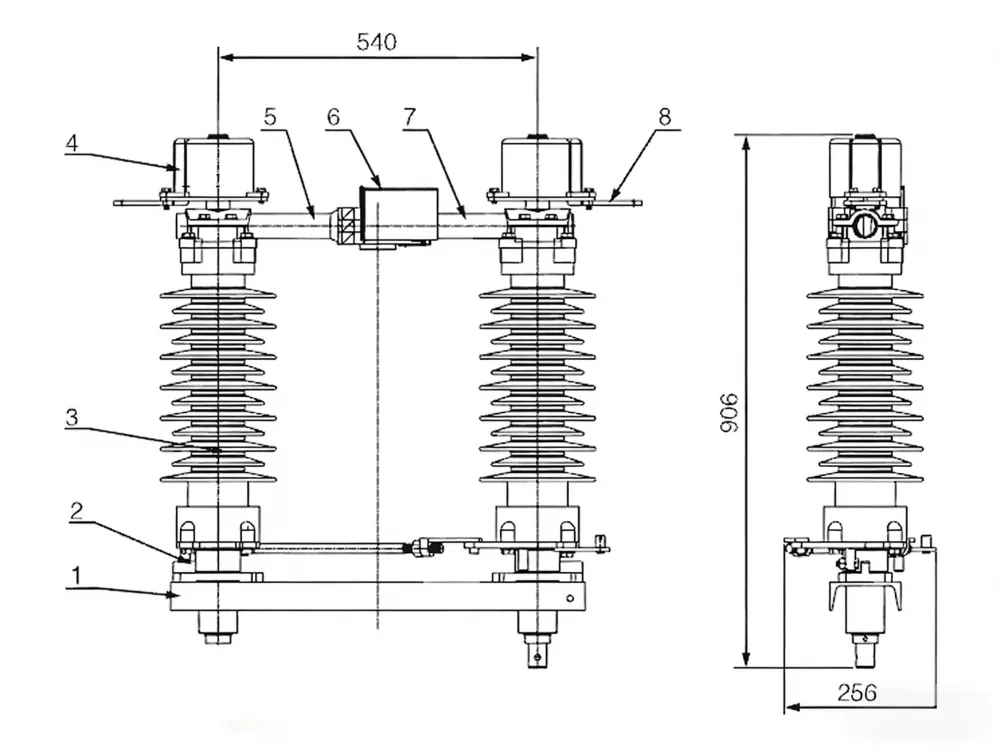

تكوين القطب الواحد

1. قوس الصلب القناة

2. قاعدة الدعم

3. عمود عازل

4. محطة المخرج الأيمن

5. قضيب موصل نهاية أسطواني

6. غطاء المطر

7. الاتصال بقضيب موصل

8. محطة المخرج اليسرى

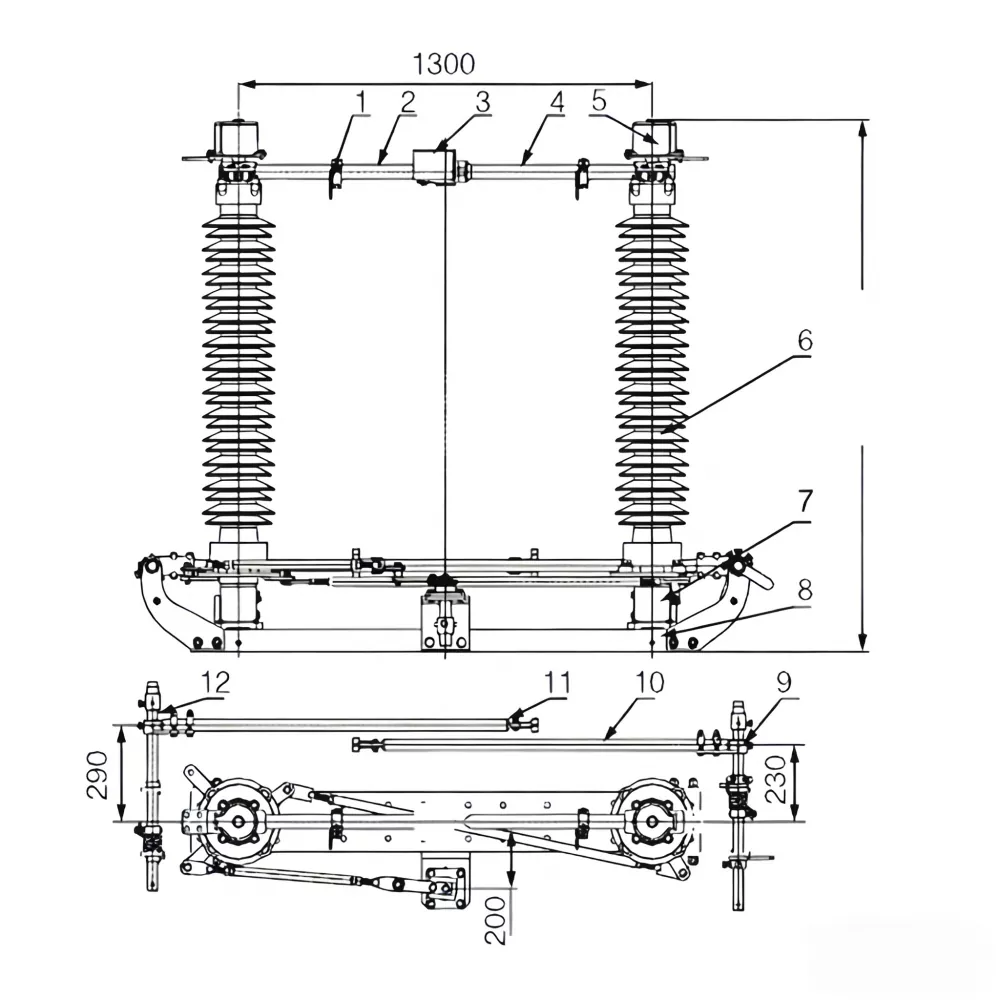

هيكل الجهد العالي 126 كيلو فولت

1. مفتاح التأريض جهة اتصال ثابتة

2. الاتصال بقضيب التوجيه

3. غطاء المطر من الفولاذ المقاوم للصدأ

4. قضيب موصل أسطواني

5. كتلة محطة اتصال مرنة

6. دعم العزل

7. تحمل السكن

8. تركيب الإطار الأساسي

9. مجموعة مفاتيح التأريض اليمنى

10. مفتاح التأريض للأنابيب الفولاذية

11. مفتاح التأريض المتحرك

12. مجموعة مفاتيح التأريض اليسرى

المزايا الهندسية مقارنة بالمنتجات التقليدية

سيناريوهات التطبيق

يستخدم مفتاح قطع الجهد العالي الخارجي على نطاق واسع في:

• محطات نقل الجهد العالي
• شبكات توزيع الطاقة ومحطات تبديل الشبكات
• أنظمة إمدادات الطاقة الصناعية
• محطات الطاقة المتجددة (مزارع الرياح والطاقة الشمسية)
• أنظمة الطاقة للسكك الحديدية والبنية التحتية

ملاحظات التثبيت والتشغيل

تعد المحاذاة الصحيحة للعمود الدوار وهيكل دعم العازل أمرًا بالغ الأهمية لضمان التشغيل الميكانيكي السلس. يجب أن يكون الإطار الأساسي مؤرضًا بشكل آمن، ويجب اختبار آلية التشغيل قبل التنشيط لضمان أداء التبديل الآمن في ظل ظروف خالية من الأحمال.

التعليمات

Q1: ما هي الوظيفة الرئيسية لمفتاح فصل الجهد العالي الخارجي هذا؟
إنه يوفر عزلًا مرئيًا للدوائر ذات الجهد العالي لضمان الصيانة الآمنة وتشغيل النظام.

Q2: هل يمكن أن يعمل هذا المفتاح في ظل الظروف الجوية الخارجية القاسية؟
نعم، فهو مصمم للبيئات الخارجية القاسية بما في ذلك ظروف التلوث والأمطار والجليد والرياح.

س3: ما الذي يجعل سلسلة GW4 مختلفة عن العوازل القياسية؟
إنه يوفر تزامنًا ميكانيكيًا محسنًا، ومقاومة أقوى للتآكل، وعمر تشغيلي أطول مقارنة بالنماذج التقليدية.

س 4: هل التشغيل الآلي متاح؟
نعم، يمكن تهيئة الآليات اليدوية والميكانيكية وفقًا لمتطلبات المشروع.

س 5: ما هي الصناعات التي تستخدم هذه المعدات بشكل شائع؟
يستخدم على نطاق واسع في نقل الطاقة والمحطات الفرعية وأنظمة الطاقة المتجددة والشبكات الكهربائية الصناعية الثقيلة.
