ملخص المقال:تتطلب الحماية الموثوقة للجهد المتوسط أكثر من مجرد مقاطعة الخلل. تحتاج المرافق والمشغلون الصناعيون أيضًا إلى التبديل السريع والأداء الميكانيكي المستقر ومتطلبات الصيانة المنخفضة والتوافق مع شبكات التوزيع الذكية بشكل متزايد. انقواطع دوائر مغناطيسية دائمة خارجيةيجمع بين تقنية انقطاع الفراغ وآلية تشغيل المغناطيس الدائم لتلبية هذه المتطلبات. تشرح هذه المقالة كيفية عمل التكنولوجيا، وأين يمكن تطبيقها، وما هي العوامل الفنية التي يجب تقييمها قبل الشراء، وكيف يمكن أن تساعد في تقليل التحديات التشغيلية في أنظمة توزيع الطاقة الحديثة.
تعمل شبكات توزيع الجهد المتوسط في ظل ظروف صعبة. يمكن أن يؤدي حدوث خطأ في وحدة التغذية أو وصلة المحولات أو الحافلة الصناعية أو نظام طاقة السكك الحديدية أو تركيب الطاقة المتجددة إلى انقطاع إمدادات الكهرباء وربما إتلاف المعدات القيمة. لذلك يعد قاطع الدائرة جزءًا مهمًا من سلسلة الحماية.
ومع ذلك، يواجه المشغلون المعاصرون العديد من التحديات في نفس الوقت. قد يتم تركيب المعدات في الهواء الطلق حيث تتعرض للرطوبة والغبار والأشعة فوق البنفسجية وتغيرات درجات الحرارة والضغوط البيئية الأخرى. وفي الوقت نفسه، أصبحت شبكات التوزيع أكثر آلية، مما يخلق الطلب على المعدات التي يمكنها الاستجابة باستمرار للأوامر الكهربائية والتواصل مع أنظمة الحماية والتحكم الذكية.
يمكن للقواطع التقليدية التي تعمل ميكانيكيًا أن تعمل بفعالية، لكن آليات تشغيلها تحتوي على أجزاء متحركة متعددة. يمكن أن يصبح التآكل الميكانيكي ومتطلبات الضبط والتشغيل غير المتسق على مدى فترات الخدمة الطويلة مصدر قلق، خاصة في التركيبات التي تتطلب تبديلًا متكررًا.

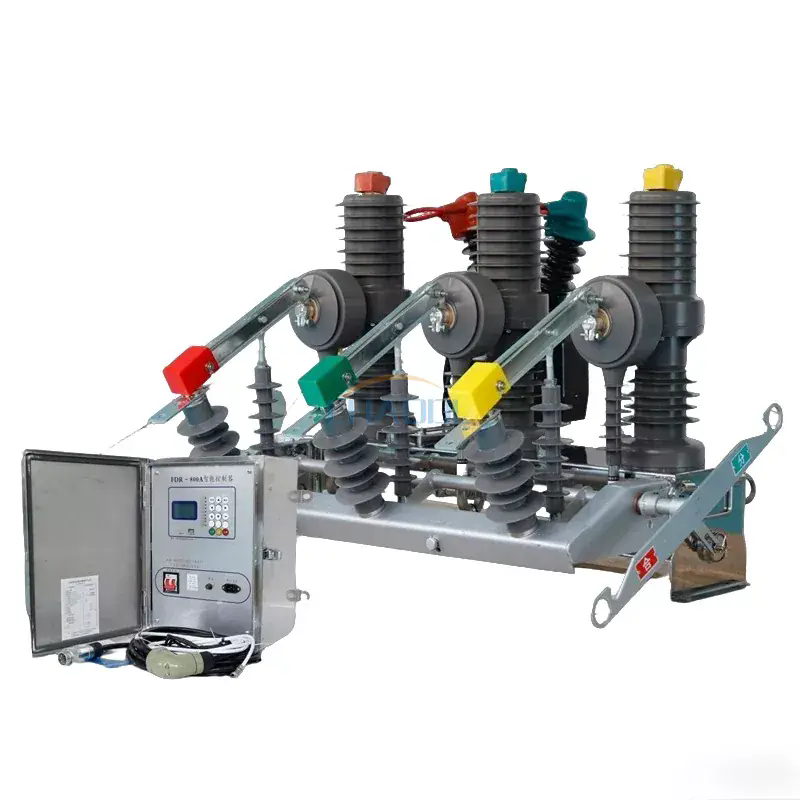

يعالج قاطع الدائرة المغناطيسي الدائم الخارجي هذه التحديات من خلال الجمع بين قاطع الفراغ ومشغل المغناطيس الدائم. والنتيجة هي حل تحويل مدمج للجهد المتوسط مصمم للتشغيل الموثوق، وتقليل التعقيد الميكانيكي، والتكامل في أنظمة التوزيع الحديثة.
يعتمد مبدأ التشغيل على تقنيتين أساسيتين:انقطاع الفراغوتشغيل المغناطيس الدائم.
أثناء التشغيل العادي، يسمح قاطع الدائرة للتيار بالتدفق عبر مساره الموصل. عندما يحدد نظام الحماية حالة غير طبيعية، تتلقى آلية التشغيل أمرًا لفتح جهات الاتصال. يقوم مشغل المغناطيس الدائم بتشغيل الآلية، ويفصل بين نقاط الاتصال داخل قاطع الفراغ.
عندما تنفصل نقاط الاتصال، قد يتشكل قوس كهربائي لفترة وجيزة. نظرًا لوجود نقاط الاتصال داخل قاطع فراغ، ينطفئ القوس بسرعة عندما يمر التيار عبر نقطة الانقطاع الطبيعية. ثم يتم عزل الدائرة كهربائياً عن العطل.
بالنسبة لعمليات الإغلاق، يقوم المشغل بتحريك نقاط الاتصال مرة أخرى إلى موضعها المطلوب. تساعد الحركة التي يتم التحكم فيها على توفير أداء تبديل قابل للتكرار.
ويمكن تلخيص تسلسل التشغيل هذا على النحو التالي:
يعد الجمع بين هذه التقنيات مفيدًا بشكل خاص عندما يحتاج المشغلون إلى التبديل السريع والأداء الميكانيكي الذي يمكن الاعتماد عليه دون الاعتماد على هيكل تشغيل معقد قائم على الزنبرك.
آلية التشغيل لها تأثير مباشر على موثوقية قاطع الدائرة. تستخدم آلية المغناطيس الدائم القوة الكهرومغناطيسية للتحكم في حركة آلية التبديل والحفاظ على وضع التشغيل الخاص بها.
بالمقارنة مع الآليات التي تحتوي على عدد أكبر من عناصر النقل الميكانيكية، يمكن أن يحتوي مشغل المغناطيس الدائم على عدد أقل من المكونات المتحركة. وهذا يقلل من نقاط التآكل الميكانيكية المحتملة ويساعد في الحفاظ على سلوك الفتح والإغلاق المتسق.
| اعتبار | آلية المغناطيس الدائم | الآلية الميكانيكية التقليدية |
|---|---|---|
| التعقيد الميكانيكي | هيكل تشغيل بسيط نسبيا | قد تحتوي على المزيد من أجزاء ناقل الحركة الميكانيكي |
| المكونات المتحركة | انخفاض عدد الأجزاء المتحركة الميكانيكية | عموما المزيد من المكونات الميكانيكية |
| طلب الصيانة | مصممة لعملية صيانة منخفضة | قد يتطلب الفحص الدوري والتعديل |
| تبديل الاتساق | تشغيل كهرومغناطيسي مستقر | يمكن أن تعتمد بشكل أكبر على الحالة الميكانيكية |
| التبديل المتكرر | مناسب تمامًا للتطبيقات التي تتطلب التشغيل المتكرر | يعتمد الاختيار على تصميم الآلية ودورة العمل |
الميزة العملية ليست مجرد انخفاض في عدد المكونات. تعد آلية التشغيل أيضًا عاملاً مهمًا عند تركيب قواطع الدائرة في المواقع التي يصعب فيها الوصول إلى الصيانة أو حيث يمكن أن يكون للتوقف غير المخطط له تكلفة تشغيلية كبيرة.
يحتوي قاطع الدائرة المغناطيسية الدائمة الخارجي المصمم بشكل صحيح على العديد من المكونات الكهربائية والميكانيكية والعازلة المنسقة. يساهم كل مكون في التبديل الآمن والتشغيل الموثوق.
نظرًا لأن هذه المكونات تعمل معًا، فلا ينبغي أبدًا أن يعتمد الاختيار على الجهد المقنن فقط. ينبغي النظر في الواجبات الكهربائية الكاملة، وبيئة التثبيت، ومتطلبات التحكم، واستراتيجية حماية النظام.
ومن أهم المزايا نظام التشغيل الميكانيكي المبسط. ومع وجود عدد أقل من نقاط التآكل الميكانيكية، يمكن تقليل الضبط الميكانيكي الروتيني. يمكن أن يكون هذا مفيدًا بشكل خاص للمحطات الفرعية الخارجية وشبكات التوزيع عن بعد والمرافق الصناعية حيث يكون الوصول إلى الصيانة غير مريح.
يوفر تشغيل المغناطيس الدائم حركة كهرومغناطيسية يمكن التحكم فيها. يعد سلوك الفتح والإغلاق المتسق أمرًا مهمًا عند تشغيل القاطع بشكل متكرر بواسطة أنظمة الحماية أو التشغيل الآلي أو التحكم عن بعد.
يوفر القاطع الفراغي انقطاعًا فعالاً للقوس دون الحاجة إلى استخدام غرفة قطع الدائرة للغازات العازلة التقليدية أو الوسائط السائلة لانقراض القوس. وهذا يجعل تقنية التفريغ مناسبة تمامًا للعديد من تطبيقات توزيع الجهد المتوسط.
تم تصميم المشغل ليعمل بكفاءة، الأمر الذي يمكن أن يساعد في تقليل الطاقة المطلوبة لعمليات التبديل. يعتمد استهلاك الطاقة الدقيق على التكوين المحدد ونظام التحكم، لذلك يجب دائمًا التحقق من مواصفات المشروع قبل الاختيار النهائي.
يجب أن تتعامل معدات التوزيع الخارجية مع التعرض البيئي. تساعد حاوية الكسارة الخارجية المصممة بشكل مناسب على حماية المكونات الداخلية من الرطوبة والغبار والتعرض للأشعة فوق البنفسجية وظروف الطقس المتغيرة.
بالنسبة للتطبيقات التي تتضمن التبديل المتكرر، يعد التحمل الميكانيكي معيارًا مهمًا للشراء. تشير مواصفات منتج Anqiang إلى عمر ميكانيكي يصل إلى 10000 عملية لتكوين قاطع الدائرة المغناطيسي الدائم الخارجي الخاص به.
تعتمد شبكات الطاقة الحديثة بشكل متزايد على التحكم عن بعد والمراقبة وإدارة الأخطاء تلقائيًا. يمكن لقاطع الدائرة المغناطيسية الدائمة الذي تم تكوينه بشكل مناسب أن يدعم التكامل مع SCADA وأنظمة التشغيل الآلي للتوزيع، مما يسمح للمشغلين ببناء شبكات كهربائية أكثر استجابة.
يمكن أن يؤدي اختيار قاطع الدائرة الكهربائية بناءً على اسمه أو فئة الجهد الكهربائي فقط إلى تكوين غير مناسب. يجب على المشترين مقارنة مواصفات الكسارة بالخصائص الكهربائية الفعلية للتركيب.
| المعلمة | مواصفات المثال | لماذا يهم؟ |
|---|---|---|
| الجهد المقنن | 12 كيلو فولت / 24 كيلو فولت | يجب أن يتطابق مع فئة الجهد الاسمي لنظام التوزيع. |
| التردد المقدر | 50 هرتز | يجب أن تتوافق مع تردد نظام الطاقة. |
| التصنيف الحالي | 630 أ / 1250 أ | يحدد القدرة على حمل التيار المستمر. |
| تيار كسر الدائرة القصيرة | 20 كيلو أمبير / 25 كيلو أمبير | يشير إلى قدرة انقطاع التيار الكهربائي للقاطع. |
| ذروة تحمل التيار | 50 كيلو أمبير / 63 كيلو أمبير | مهم لتقييم الإجهاد الكهرومغناطيسي قصير الأمد. |
| دفعة البرق تحمل الجهد | 125 كيلو فولت / 145 كيلو فولت | مهم لتنسيق العزل والحماية العابرة. |
| الحياة الميكانيكية | ما يصل إلى 10000 عملية | مفيد عند توقع التبديل المتكرر. |
تسرد معلومات المنتج المقدمة من Anqiang تكوينات الجهد المقنن 12 كيلو فولت و24 كيلو فولت، والتيارات المقدرة بـ 630 أمبير و1250 أمبير، وقدرات قطع الدائرة القصيرة بـ 20 كيلو أمبير و25 كيلو أمبير للنماذج ذات الصلة.
يجب أن يعتمد الاختيار الفعلي دائمًا على تصميم النظام الكامل والمعايير المعمول بها وتنسيق الحماية والمتطلبات الخاصة بالمشروع بدلاً من افتراض أن كل تكوين له تصنيفات متطابقة.
إن الجمع بين البناء الخارجي وانقطاع الفراغ وتشغيل المغناطيس الدائم يجعل هذه المعدات مناسبة لمجموعة واسعة من تطبيقات الجهد المتوسط.
تحدد Anqiang محطات المرافق الفرعية وشبكات التوزيع وكهربة السكك الحديدية والتعدين وأنظمة الطاقة الصناعية ومنشآت الطاقة المتجددة من بين مجالات التطبيق لقواطع الدائرة المغناطيسية الدائمة الخارجية.
يجب اختيار القاطع الصحيح من خلال البدء بالنظام الكهربائي بدلاً من كتالوج المنتج. يمكن لعملية الاختيار العملية أن تمنع نقص المواصفات والتضخم غير الضروري.
يعد هذا النهج أكثر موثوقية من اختيار الكسارة فقط حسب السعر الحالي أو سعر الشراء. يمكن أن تصبح التكلفة الأولية المنخفضة باهظة الثمن إذا كانت المعدات صعبة الصيانة، أو غير متوافقة مع نظام التحكم، أو متطابقة بشكل غير صحيح مع مستوى الخطأ.
على الرغم من أن قواطع الدائرة ذات المغناطيس الدائم مصممة لتقليل الصيانة الميكانيكية، إلا أن الصيانة المنخفضة لا تعني عدم إجراء أي فحص. يظل برنامج التشغيل المنضبط مهمًا بالنسبة للمعدات ذات الجهد المتوسط.
بالنسبة للمعدات الخارجية، يعد الفحص البيئي مهمًا بشكل خاص. يمكن أن تؤثر الرطوبة والتلوث والتآكل والأضرار الميكانيكية تدريجيًا على العزل وموثوقية التشغيل حتى عندما يكون للقاطع نفسه تصميم قوي.
لذلك يجب أن يركز برنامج الصيانة الوقائية على التثبيت الكامل بدلاً من التعامل مع قاطع الدائرة كمكون معزول.
قاطع الدائرة المغناطيسي الدائم الخارجي عبارة عن قاطع دائرة متوسط الجهد يجمع بين قاطع الفراغ وآلية تشغيل المغناطيس الدائم. إنه مصمم للتبديل الموثوق به وانقطاع الأعطال في التوزيع الخارجي وأنظمة الطاقة الصناعية.
يعتمد التكوين على متطلبات الشركة المصنعة والمشروع. تم تصميم عائلة منتجات Anqiang ZW32-12G وZW32-24G لتطبيقات الجهد المتوسط 12 كيلو فولت و24 كيلو فولت.
يمكن للآلية أن تقلل من التعقيد الميكانيكي، وتوفر حركة تبديل متسقة، وتقلل من التآكل الميكانيكي، وتدعم التشغيل منخفض الصيانة. تعتبر هذه الخصائص ذات قيمة خاصة بالنسبة للمعدات المعرضة للتبديل المتكرر.
نعم. يمكن دمج الوحدة ذات التكوين المناسب مع أتمتة التوزيع وSCADA والمراقبة عن بعد وأنظمة الحماية الذكية. ينبغي تأكيد التكوين الدقيق للاتصال والتحكم لكل مشروع.
نعم. يمكن استخدام قواطع الدائرة ذات المغناطيس الدائم الخارجية في أقسام الجهد المتوسط لأنظمة توزيع الطاقة الشمسية وطاقة الرياح حيث تتوافق خصائص الجهد والتيار وانقطاع الخطأ والعزل والتحكم مع متطلبات التثبيت.
يعتمد التحمل الميكانيكي على النموذج المحدد وظروف التشغيل. تسرد مواصفات Anqiang المطبقة العمر الميكانيكي الذي يصل إلى 10000 عملية.
للحصول على توصية فنية دقيقة، قم بتوفير جهد النظام والتيار المقنن ومستوى الدائرة القصيرة والتردد وبيئة التثبيت وواجب التبديل وجهد التحكم ومتطلبات التشغيل الآلي وترتيب التركيب وأي معايير مشروع قابلة للتطبيق. يمكن أن يؤدي تقديم هذه المعلومات مبكرًا إلى تقليل تغييرات المواصفات لاحقًا.
يعد قاطع الدائرة المغناطيسية الدائمة الخارجي أكثر من مجرد جهاز تحويل تقليدي مزود بمحرك مختلف. من خلال الجمع بين انقطاع الفراغ وتشغيل المغناطيس الدائم، فإنه يعالج العديد من المتطلبات العملية لشبكات الجهد المتوسط الحديثة: التبديل الذي يمكن الاعتماد عليه، والتعقيد الميكانيكي المنخفض، ومتطلبات الصيانة المنخفضة، والقدرة على التكيف في الهواء الطلق، والتوافق مع أنظمة توزيع الطاقة الآلية بشكل متزايد.
النقطة الأكثر أهمية بالنسبة للمشترين هي مطابقة قاطع الدائرة الكهربائية مع الخدمة الكهربائية الفعلية. يجب تقييم الجهد المقنن، والتيار المستمر، وإمكانية انقطاع الدائرة القصيرة، ومستوى العزل، وتردد التبديل، والظروف البيئية، وهندسة التحكم، ومتطلبات التثبيت قبل اتخاذ القرار النهائي.
توفر Anqiang حلول قواطع الدائرة المغناطيسية الدائمة الخارجية لتطبيقات الجهد المتوسط، مع تكوينات مصممة حول أنظمة وتطبيقات 12 كيلو فولت و24 كيلو فولت تتراوح من شبكات التوزيع والمحطات الفرعية إلى المشاريع الصناعية والسكك الحديدية والتعدين والطاقة المتجددة.
هل تبحث عن قاطع دائرة مغناطيسي دائم خارجي يمكن الاعتماد عليه لمشروعك ذو الجهد المتوسط؟شارك جهد النظام الخاص بك والتيار المقنن ومستوى الخطأ وبيئة التثبيت ومتطلبات التحكم معأنكيانغلمناقشة التكوين المناسب.اتصل بناللحصول على معلومات المنتج والدعم الفني والحل المطابق لتطبيقك.
مهم:يجب أن يتم اختيار قاطع الدائرة وتركيبها بواسطة متخصصين كهربائيين مؤهلين ووفقًا للمعايير المحلية المعمول بها ومتطلبات حماية النظام والوثائق الفنية للشركة المصنعة.
