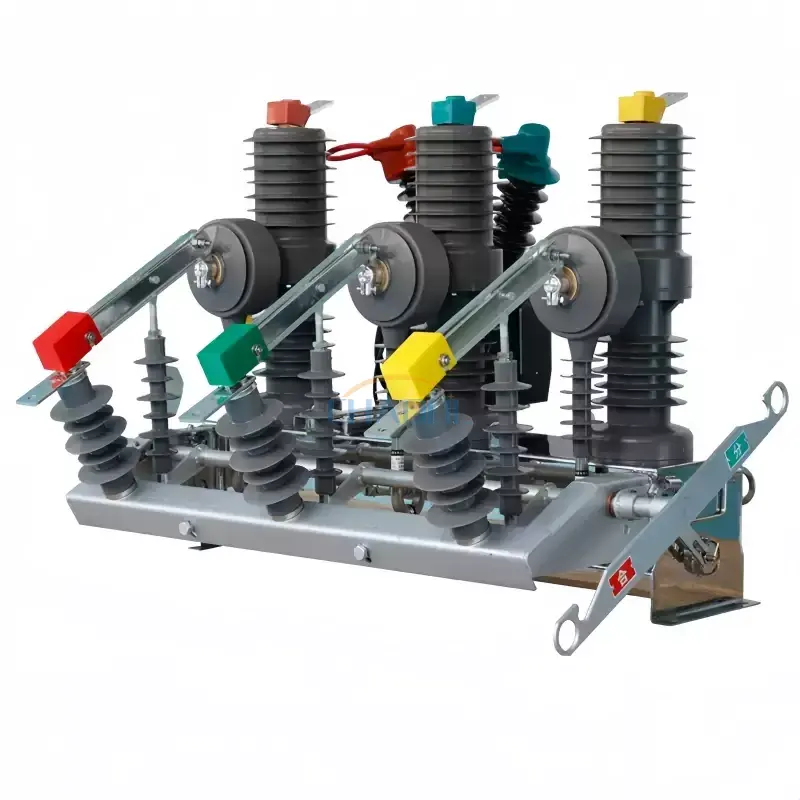

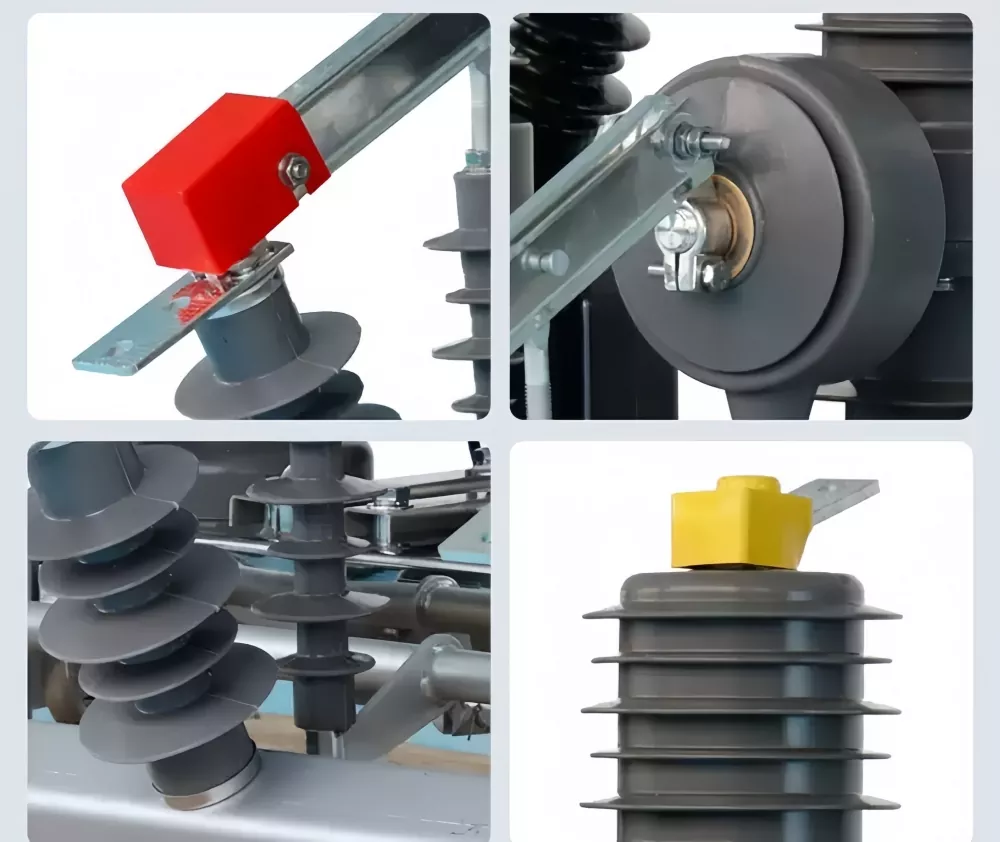

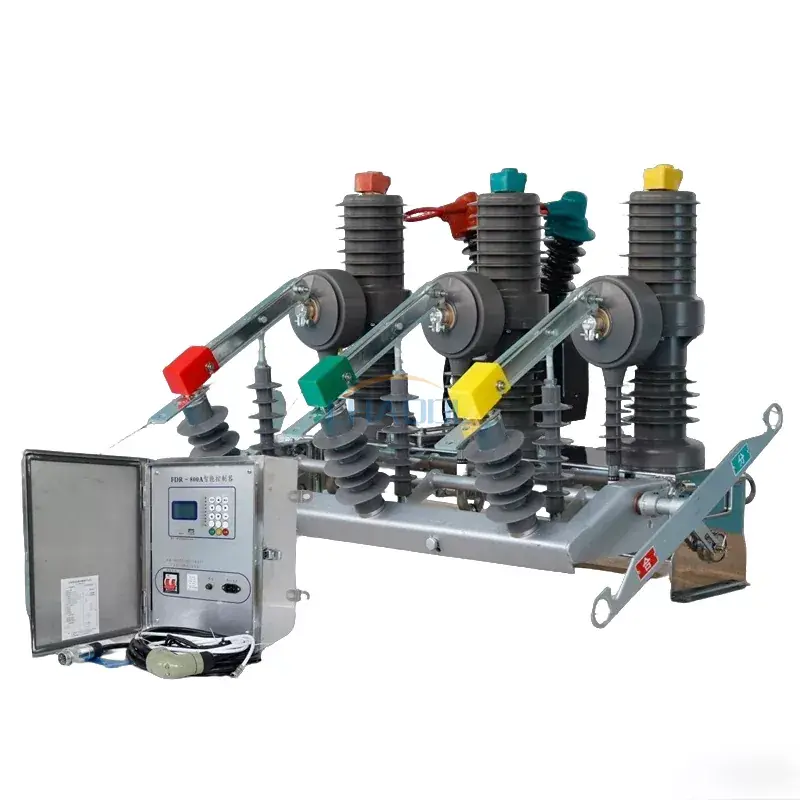

قواطع دوائر مغناطيسية دائمة خارجية

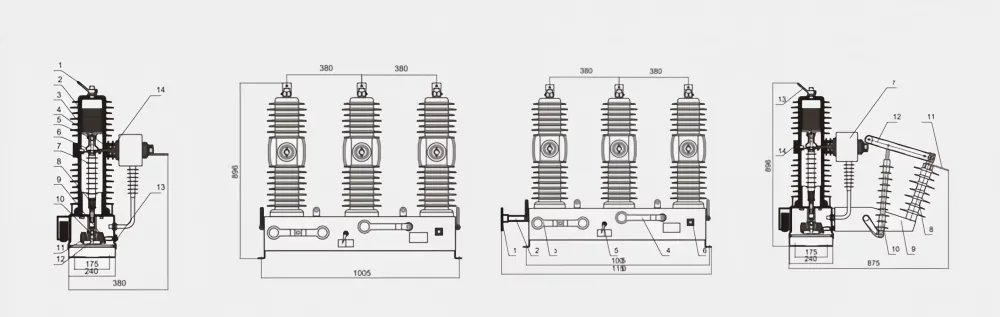

1-المخرج العلوي

2-القاطع الفراغي

3- الأنبوب العازل

4-خط الخروج السفلي

5- مقطع موصل

6-اتصال ناعم

7- قضيب سحب عازل

8-زنبرك الضغط الملامس

9-فتح الربيع

10- لوحة توصيل السائق

11-عمود إخراج الآلية

12-آلية التشغيل

13-الصندوق المؤسسي

14- محول تيار

1-مقبض التشغيل

2-مغزل معزول

3-مقبض فتح وإغلاق قاطع الدائرة الكهربائية

4- مقبض تخزين الطاقة لقاطع الدائرة الكهربائية

5- تعليمات الفصل والجمع

6-قابس الأسلاك

7- محول تيار

8- عازل

9-رف العزل

10- قضيب العينة العازل

11-كتلة طرفية (جانب الإدخال)

12-شفرة العزل

13-كتلة طرفية (نهاية الإخراج)

14- القواطع

اسم المشروع

قيمة المعلمة

الجهد المقنن

12/24 كيلو فولت

التردد المقدر

50 هرتز

التصنيف الحالي

630/1250 أ

تصنيف كسر ماس كهربائى الحالي

20/25 كيلو أمبير

الذروة المقدرة تحمل التيار (قيمة الذروة)

50/63 كيلو أمبير

تصنيف ماس كهربائى مما يجعل قيمة الذروة الحالية

50/63 كيلو أمبير

تسلسل التشغيل المقدر

0-0.3s-CO-180s-CO

الحياة الميكانيكية

10,000 مرة

تصنيف تيار كسر الدائرة القصيرة وعدد عمليات الكسر

20 مرة

تردد الطاقة لمدة دقيقة واحدة يتحمل اختبار الجهد للدائرة الثانوية

2 كيلو فولت

دفعة البرق تحمل قيمة ذروة الجهد

125/145 كيلو أمبير

وزن

115 كجم
