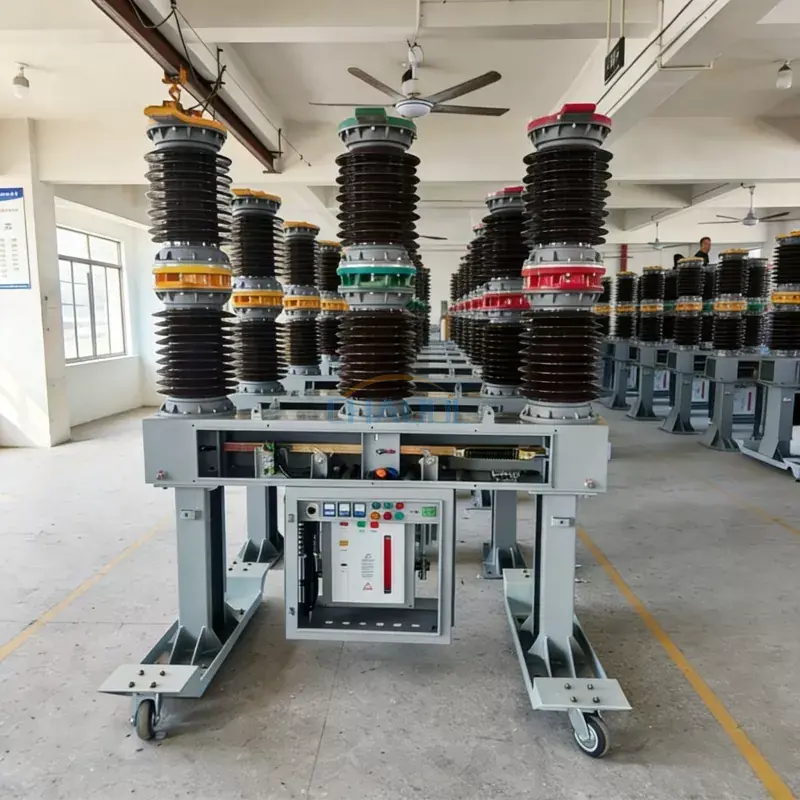

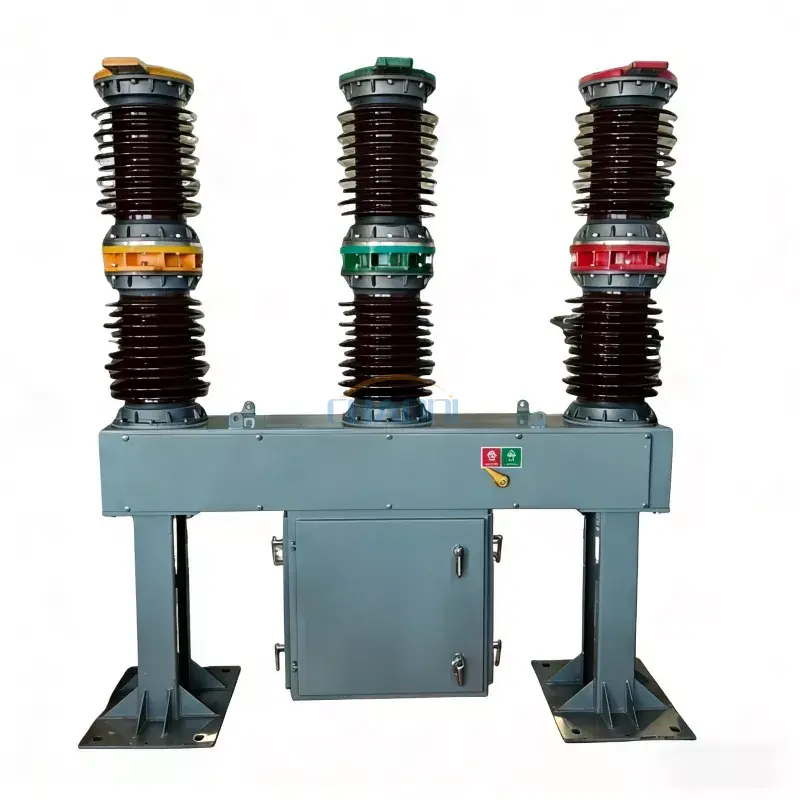

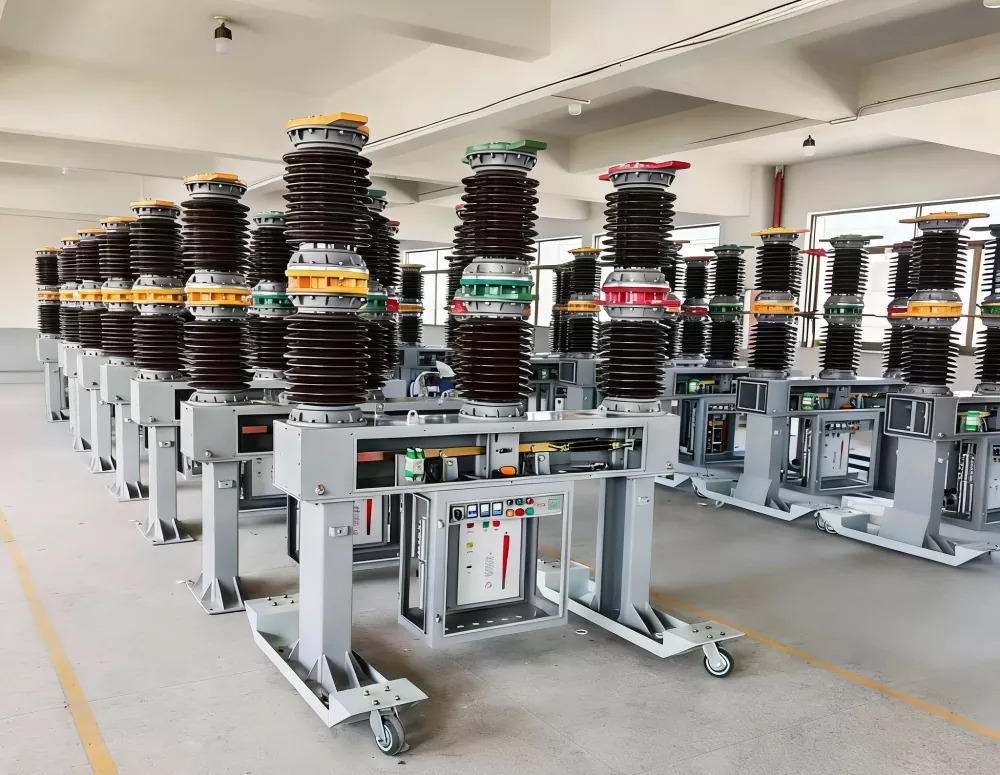

قاطع الدائرة الكهربائية عالي الجهد 27.5 كيلو فولت (الطراز: ZW7-27.5) عبارة عن قاطع دائرة فراغ خارجي عالي الأداء مصمم لأنظمة طاقة الجر بالسكك الحديدية والمحطات الفرعية وشبكات توزيع المرافق وتطبيقات الطاقة الصناعية. مجهزة بقاطع فراغ عالي الجودة وآلية تشغيل لا تحتاج إلى صيانة، فهي توفر تبديلًا موثوقًا به، وحماية من الحمل الزائد، وانقطاع الدائرة القصيرة للأنظمة الكهربائية ذات الجهد المتوسط.
لقد تم تصميمه للتشغيل الخارجي لفترة طويلة، فإن قاطع الدائرة يقدم أداء عزل ممتاز، وقدرة كسر عالية، ومتانة ميكانيكية متميزة. تتضمن تقييمات الجهد القياسية 24 كيلو فولت، و27.5 كيلو فولت، و33 كيلو فولت، و40.5 كيلو فولت، في حين تتوفر التكوينات المخصصة لتلبية متطلبات المشروع المحددة والرسومات والمواصفات الفنية.
تجمع سلسلة ZW7 بين البناء المدمج والتشغيل الموثوق والتخصيص المرن، مما يجعلها حلاً مثاليًا لمشاريع كهربة السكك الحديدية ومحطات المرافق الفرعية وأنظمة الطاقة المتجددة وشبكات التوزيع الصناعية التي تتطلب حماية آمنة وفعالة للطاقة.
| غرض | مواصفة |
| الجهد المقنن | 24 / 27.5 / 33 / 40.5 كيلو فولت |
| دفعة البرق تحمل الجهد | 185 كيلو فولت |
| التصنيف الحالي | 1250 أمبير / 1600 أمبير / 2000 أمبير |
| تصنيف كسر الدائرة القصيرة الحالية | 20 / 25 / 31.5 كيلو أمبير |
| تسلسل التشغيل المقدر | O-0.3s-CO-180s-CO |
| عمليات كسر الدائرة القصيرة المقدرة | 12 مرة |
| تصنيف الذروة الصمود الحالي | 50 / 63 / 80 كيلو أمبير |
| تصنيف قصير الوقت الصمود الحالي | 20 / 25 / 31.5 كيلو أمبير |
| تصنيف المدة القصيرة | 4s |
| متوسط سرعة الافتتاح | 1.5 ± 0.2 م/ث |
| متوسط سرعة الإغلاق | 0.7 ± 0.2 م/ث |
| الاتصال ترتد الوقت | ≥2 مللي ثانية |
| وقت الإغلاق | ≥150 مللي ثانية |
| وقت الافتتاح | ≥60 مللي ثانية |
| الحياة الميكانيكية | 10,000 مرة |
| تصنيف جهد التشغيل | DC220V / DC110V / DC24V |
| جهد الدائرة المساعدة | AC220V / AC110V / AC24V |
| ارتداء الاتصال المسموح به | 3 ملم |
القاطع دائرة الجهد العالي الخارجي 27.5 كيلو فولتيستخدم على نطاق واسع في أنظمة الطاقة ذات الجهد المتوسط التي تتطلب التبديل والحماية والتحكم الموثوق به.
يستخدم قاطع الدائرة الكهربائية عالي الجهد 27.5 كيلو فولت قاطعًا مفرغًا مغلقًا لإطفاء الأقواس الكهربائية المتولدة أثناء عمليات التبديل. عند حدوث خطأ، تقوم آلية التشغيل بفصل نقاط الاتصال بسرعة، مما يسمح لغرفة التفريغ بمقاطعة تيار العطل بكفاءة دون استخدام الزيت العازل أو غاز SF6. يقلل هذا التصميم من متطلبات الصيانة مع توفير قوة عازلة عالية وأداء تحويل ممتاز وعمر خدمة طويل.

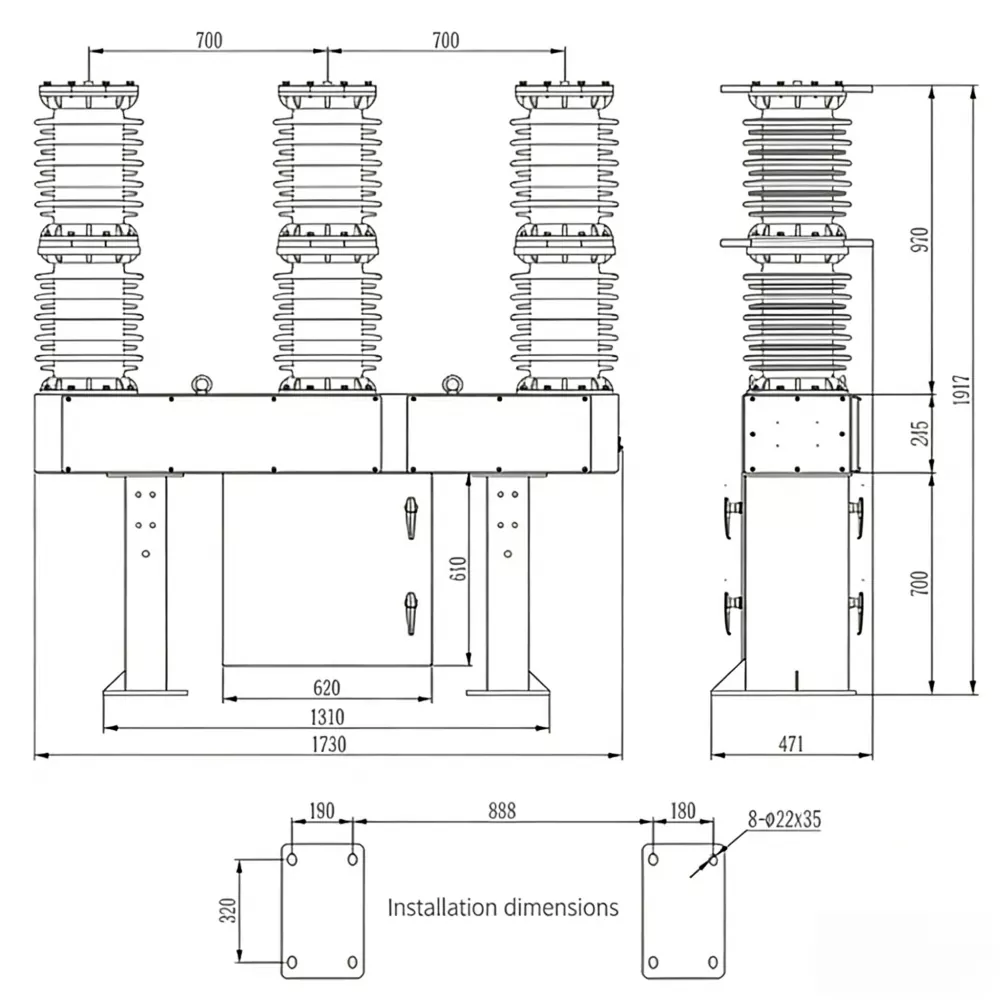

يدعم بناءها المعياري أيضًا تقييمات الجهد المخصصة وآليات التشغيل وتكوينات العزل وأبعاد التثبيت لتلبية متطلبات مشاريع المرافق والسكك الحديدية المختلفة في جميع أنحاء العالم.
ما هو استخدام قاطع الدائرة الكهربائية عالي الجهد 27.5 كيلو فولت؟
إنه مصمم لحماية الأنظمة الكهربائية ذات الجهد المتوسط والتحكم فيها عن طريق مقاطعة تيارات الحمل والأحمال الزائدة وأعطال الدائرة القصيرة في شبكات السكك الحديدية والمرافق وشبكات الطاقة الصناعية.
لماذا نستخدم قاطع دائرة مفرغ بدلاً من قاطع دائرة الزيت؟
توفر قواطع الدائرة الفراغية إطفاء القوس بشكل أسرع، وعمر خدمة أطول، ومتطلبات صيانة أقل، وأداء بيئي محسن، وموثوقية تشغيلية أعلى.
هل يمكن تخصيص قاطع الدائرة؟
نعم. يمكن تخصيص تقييمات الجهد، وهياكل التركيب، وآليات التشغيل، وتكوينات العزل، والمعلمات الفنية الأخرى وفقًا لرسومات المشروع ومواصفات العميل.
ما هي الصناعات التي تستخدم عادة قاطع الدائرة هذا؟
ويستخدم على نطاق واسع في كهربة السكك الحديدية، والمحطات الفرعية، ومشاريع الطاقة المتجددة، وتوزيع الطاقة الصناعية، وعمليات التعدين، وبناء البنية التحتية.
