قواطع دوائر الجهد العالي الداخليةتلعب دورًا حيويًا في حماية المعدات الكهربائية، والحفاظ على استقرار نظام الطاقة، وتقليل وقت التوقف عن العمل المكلف. سواء تم استخدامه في المنشآت الصناعية أو المباني التجارية أو محطات الخدمات الفرعية أو مشاريع الطاقة المتجددة، فإن اختيار قاطع الدائرة المناسب يؤثر بشكل مباشر على السلامة التشغيلية والأداء على المدى الطويل.
تشرح هذه المقالة كيفية عمل قواطع دوائر الجهد العالي الداخلية، وسبب أهميتها، وما هي الميزات الأكثر أهمية أثناء الاختيار، وكيفية اختيار شركة مصنعة موثوقة مثلقوة أنقيانغيمكن أن تساعد في تحسين سلامة وكفاءة البنية التحتية الكهربائية الخاصة بك.

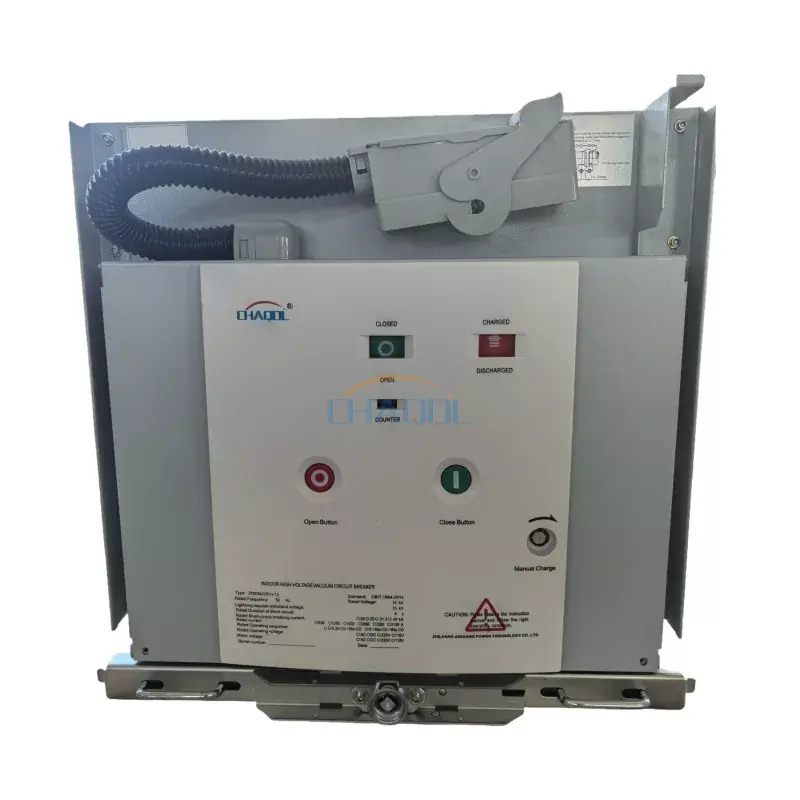

قاطع الدائرة الكهربائية عالي الجهد الداخلي عبارة عن جهاز تبديل مصمم لمقاطعة التيارات العادية والتيارات الخاطئة بأمان داخل الأنظمة الكهربائية ذات الجهد المتوسط والعالي. الغرض الأساسي منه هو عزل الدوائر المعيبة قبل أن يؤدي التيار الزائد إلى إتلاف المحولات أو المفاتيح الكهربائية أو المحركات أو المولدات أو شبكات التوزيع.
أثناء التشغيل العادي، يسمح القاطع للكهرباء بالتدفق بشكل مستمر. بمجرد حدوث خطأ مثل التحميل الزائد أو ماس كهربائى أو خطأ أرضي، يكتشف مرحل الحماية على الفور الحالة غير الطبيعية ويرسل إشارة رحلة إلى آلية التشغيل.
تنفصل جهات الاتصال الموجودة داخل القاطع بسرعة. عند فتح نقاط الاتصال، يتشكل قوس كهربائي. تقوم القواطع الداخلية الحديثة، وخاصة قواطع الدائرة الفراغية، بإطفاء هذا القوس داخل قاطع فراغي مغلق حيث لا يوجد تقريبًا أي جزيئات غازية للحفاظ على القوس. يتم قطع التيار بأمان خلال أجزاء من الثانية، مما يحمي النظام الكهربائي بأكمله.
بعد الصيانة أو إزالة الخلل، يمكن إعادة ضبط القاطع وإعادته إلى الخدمة، مما يضمن توزيع الطاقة المستمر والموثوق.
أصبحت أنظمة توزيع الطاقة معقدة بشكل متزايد. تعتمد مرافق التصنيع والمستشفيات وأنظمة النقل ومراكز البيانات وعمليات التعدين ومنشآت الطاقة المتجددة على الكهرباء دون انقطاع.
بدون حماية موثوقة للدائرة، قد يؤدي خطأ كهربائي واحد إلى:
توفر قواطع دوائر الجهد العالي الداخلية عزلًا سريعًا للخطأ مع تقليل المنطقة المتضررة، مما يسمح للشبكة الكهربائية المتبقية بمواصلة العمل بأمان.
| عنصر | وظيفة |
|---|---|
| قاطع فراغ | يطفئ الأقواس الكهربائية بسرعة أثناء عمليات التبديل. |
| آلية التشغيل | يفتح ويغلق القاطع تلقائيا أو يدويا. |
| نظام العزل | يوفر العزل الكهربائي بين المكونات الحية. |
| اتصالات الحمل الحالية | توصيل التيار الكهربائي في ظل ظروف التشغيل العادية. |
| واجهة ترحيل الحماية | يتلقى أوامر الرحلة من أنظمة الحماية. |
| دائرة التحكم | يدعم التشغيل عن بعد والمراقبة والأتمتة. |
يتم تركيب قواطع دوائر الجهد العالي الداخلية على نطاق واسع في العديد من الصناعات نظرًا لموثوقيتها وتصميمها المدمج.
إن تصميمها المغلق يجعلها مناسبة بشكل خاص لمجموعات المفاتيح الكهربائية الداخلية حيث يكون التعرض البيئي محدودًا بينما تظل الموثوقية التشغيلية حرجة.
يوفر اختيار قاطع دائرة الجهد العالي الداخلي عالي الجودة مزايا تشغيلية كبيرة.
| فائدة | قيمة العميل |
|---|---|
| عزل سريع للخطأ | يحمي الأصول الكهربائية باهظة الثمن من الأضرار الجسيمة. |
| موثوقية عالية | يقلل من التوقف غير المخطط له. |
| عمر ميكانيكي طويل | يدعم الآلاف من دورات التشغيل. |
| صيانة منخفضة | يقلل من تكاليف التشغيل طوال دورة حياة المعدات. |
| هيكل مدمج | يوفر مساحة التثبيت داخل خزائن المفاتيح الكهربائية. |
| صديقة للبيئة | تعمل تقنية انقطاع الفراغ على تجنب مخاوف تسرب الزيت أو SF6 في العديد من التطبيقات. |
| أداء كهربائي ممتاز | يوفر انقطاعًا مستقرًا في ظل ظروف التشغيل الصعبة. |
يتطلب اختيار القاطع المناسب أكثر من مجرد مطابقة معدل الجهد. ينبغي تقييم العديد من العوامل الفنية بعناية.
1. الجهد المقنن
تأكد من أن القاطع يتوافق مع جهد التشغيل للنظام الكهربائي.
2. التصنيف الحالي
اختر قاطعًا قادرًا على حمل أقصى تيار حمل مستمر بأمان.
3. قدرة كسر الدائرة القصيرة
يجب أن يقطع القاطع أعلى تيار عطل ممكن دون حدوث ضرر.
4. التحمل الميكانيكي
تتطلب التطبيقات ذات التبديل المتكرر قواطع مصممة لدورات تشغيل عالية.
5. بيئة التثبيت
ضع في اعتبارك درجة الحرارة المحيطة والرطوبة والارتفاع ومتطلبات الضميمة.
6. المراقبة الذكية
تتطلب المحطات الفرعية الحديثة بشكل متزايد قدرات المراقبة والتشخيص والاتصالات عن بعد.
7. تجربة الشركة المصنعة
يضمن اختيار جهة تصنيع ذات خبرة جودة متسقة واختبارًا موثوقًا ودعمًا فنيًا يمكن الاعتماد عليه طوال دورة حياة المشروع.
| ميزة | قواطع القياسية | قاطع دائرة الجهد العالي الداخلي المتميز |
|---|---|---|
| إطفاء القوس | أساسي | انقطاع الفراغ عالي الكفاءة |
| عمر التشغيل | معتدل | تمديد الحياة الميكانيكية |
| تردد الصيانة | أعلى | أدنى |
| مصداقية | جيد | ممتاز |
| دعم الأتمتة | محدود | يدعم تكامل الشبكة الذكية |
| أداء السلامة | معيار | حماية معززة |
على الرغم من أن قواطع الدائرة الفراغية الحديثة تتطلب القليل من الصيانة نسبيًا، إلا أن عمليات الفحص المنتظمة تساعد على زيادة عمر المعدات إلى أقصى حد.
تعمل الصيانة الوقائية على تقليل حالات الفشل غير المتوقعة بشكل كبير مع تحسين موثوقية النظام بشكل عام.
يركز العديد من أصحاب المشاريع بشكل أساسي على سعر الشراء، متجاهلين القيمة التشغيلية طويلة المدى.
غالبًا ما يؤدي تقييم إجمالي تكلفة دورة الحياة بدلاً من الاستثمار الأولي فقط إلى أداء اقتصادي أفضل على المدى الطويل.
قوة أنقيانغمتخصصة في توفير معدات توزيع الطاقة التي يمكن الاعتماد عليها والمصممة للتطبيقات الصناعية وتطبيقات المرافق. تم تطوير قواطع دوائر الجهد العالي الداخلية للشركة مع الاهتمام بالسلامة والاستقرار التشغيلي والمتانة على المدى الطويل.
يستفيد العملاء من جودة التصنيع التي يمكن الاعتماد عليها، وإجراءات الاختبار الشاملة، والدعم الهندسي الاحترافي، والمنتجات المصممة لتلبية متطلبات الأنظمة الكهربائية الحديثة. سواء كنت تدعم الأتمتة الصناعية أو مشاريع توزيع الطاقة أو البنية التحتية التجارية أو منشآت الطاقة، تلتزم Anqiang Power بتقديم حلول تحويل موثوقة تساعد العملاء على تحسين الكفاءة التشغيلية وتقليل تكاليف الصيانة.
س1. ما هي الوظيفة الأساسية لقواطع دوائر الجهد العالي الداخلية؟
إنه يحمي الأنظمة الكهربائية عن طريق مقاطعة الأحمال الزائدة والدوائر القصيرة وتيارات الأعطال قبل حدوث تلف في المعدات.
س2. لماذا تستخدم قواطع الدائرة الفراغية على نطاق واسع في الداخل؟
توفر تقنية انقطاع الفراغ أداءً ممتازًا في إطفاء القوس، وعمر خدمة طويل، وأقل قدر من الصيانة، وموثوقية تشغيلية عالية.
س3. ما هي المدة التي يدوم فيها قاطع الدائرة الكهربائية عالي الجهد عادةً؟
مع الصيانة المناسبة وظروف التشغيل العادية، توفر العديد من القواطع عالية الجودة خدمة موثوقة لعقود من الزمن مع دعم عدد كبير من العمليات الميكانيكية.
س 4. هل يمكن دمج هذه القواطع في المحطات الفرعية الآلية؟
نعم. تدعم العديد من القواطع الحديثة المراقبة الذكية والتحكم عن بعد والتواصل مع أنظمة الحماية الرقمية.
س5. ما هي الصناعات التي تستخدم عادةً قواطع دوائر الجهد العالي الداخلية؟
تعتمد المرافق والتصنيع والتعدين والنقل والمستشفيات ومشاريع الطاقة المتجددة والمرافق البتروكيماوية والمباني التجارية ومراكز البيانات على هذه القواطع لتوزيع الكهرباء بشكل آمن.
تعد قواطع دوائر الجهد العالي الداخلية واحدة من أهم أجهزة الحماية في البنية التحتية الكهربائية الحديثة. تساعد قدرتها على اكتشاف الأخطاء ومقاطعة التيارات الخطرة والحفاظ على توزيع مستقر للطاقة على تقليل وقت التوقف عن العمل وحماية المعدات القيمة وتحسين السلامة التشغيلية بشكل عام.
عند اختيار حل موثوق به، يجب على العملاء تقييم الأداء الفني وقيمة دورة الحياة وجودة التصنيع ودعم ما بعد البيع بدلاً من التركيز فقط على التكلفة الأولية. العمل مع شركة مصنعة ذات خبرة مثلقوة أنقيانغيمكن أن يوفر ثقة أكبر في الأداء طويل المدى لنظامك الكهربائي.
هل تبحث عن حلول قواطع دوائر داخلية عالية الجهد يمكن الاعتماد عليها لمشروعك القادم؟قوة أنقيانغعلى استعداد لتقديم توصيات المنتجات الاحترافية والدعم الفني والحلول المخصصة المصممة خصيصًا لتطبيقك.اتصل بنااليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لمنتجات توزيع الطاقة الموثوقة لدينا أن تساعد في تحسين السلامة والكفاءة والأداء طويل المدى لنظامك الكهربائي.
